原创篇一:家庭nas+HTPC组建及注意事项(一)(内网穿透懒人版)
本着折腾永无止境的态度,在新家装修完毕后,就开始琢磨着怎么组建一套家庭网络服务系统。Hao4k上面关于这一方面的文章其实已经非常详细了,组建的HTPC+NAS的方式百花齐放,有省心直接购买群晖等品牌或者HTPC服务器外接硬盘盒的例子,也有自己组装黑裙+win系统的例子等等。分享这篇文章的目的主要是经过这个月的折腾,分享一些经验和教训给网友们,希望大家少走一点弯路。
因为装修的时候,预算花费在电视机上了,所以家里的财政大臣对其他方面的要求是够用就好,至于买高端的品牌NAS,直接就是不批。所以下文所提到的设备都是陆陆续续才到位,没有一次性配齐。对此的后果就是总是不能达到我所想要达到的完美状态,包括下文所提到的软件,都是选择的折衷方案。
篇一 硬件的选择随着中国网速提速,建议大家在装修初期就得考虑网络布线问题,一定要选择千兆网线(六类线)进行布线。
1.电视机的选择:4K+HDR 越大越好,不然HTPC组建就没啥意义了。
2注意事项:
电视机自带的音响都是属于差强人意的那一种,哪怕是号称哈曼卡顿之流的,比如我家领导挑 选的 TCL X2
虽然颜值无敌,色彩和性能也是没得说,但是音响效果,远不如我想要买的索尼X9000+漫步者回音壁的效果。 2.市面上几乎所有的电视机自带的网口都是百兆的,强调是百兆的。所以想要通过电视机网口播放4K高码率影片极可能会出现卡顿的情况。因为电视机买的高端货,我曾今固执的认为通过好一点的路由再外接硬盘盒 就能够完美播放4K影片,直到后面才发现坑太多了,百兆网口的电视是第一个。

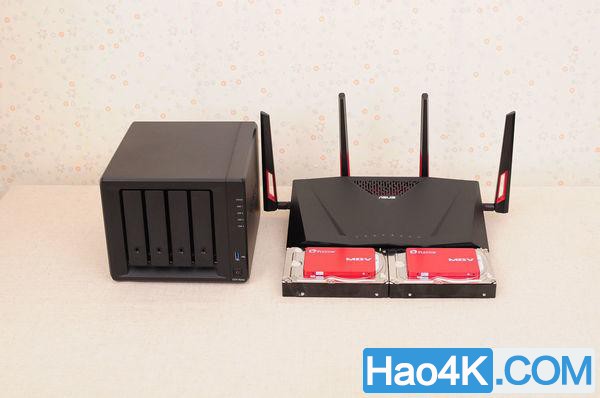

3.路由器的选择:
同上,我确实买了好一点的路由,仅仅是好一点的哦

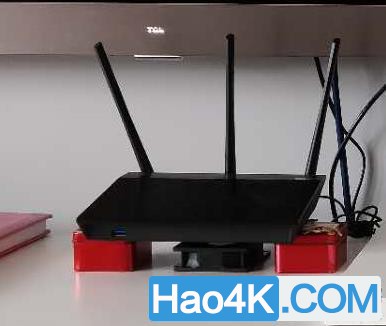

当时应该是活动最低价,471块钱到手,大家可以持续关注一下。刷完小宝梅林系统后,基本能够满足需求。注意事项:因为是卧式的,刷完系统后,温度飙升,夏天最高温度能达到72℃,可以煮鸡蛋了。所以夏天的时候 将其垫高 下方用一个闲置的散热器风扇对着底部吹,温度能控制在52℃左右。事实证明12V的CPU风扇是能够被5V电压带动的,只是转速慢一些,噪音低一些。
4.HTPC&NAS的组装:说白了就是一台低端的小电脑。配置为 华擎J4105主板+金河田遇见N2+金河田额定270W 省师傅+60G固态硬盘+4G DDR4内存 ,外加用了4年的1T 西数蓝盘(大坑) 和半年的2T酷鱼7200转HDD。
除了华擎主板贵一些,其他的是按照低价配件选购的,主要是木有钱,又要考虑待机功率要低的情况。华擎J4105主板看评论 实际性能也就比J3455稍微好一丢丢,但目前确比J3455价格贵接近两百,但本着买新不买就旧的原则,就跳选它了。J4105主版支持断电自动重启(注意正常关机再拔电源插头是不能远程启动的)。不过看资料,注意事项:J4105很挑系统,我装稍微旧一点的WIN10和win2016,显卡驱动始终无法识别,直到我利用微软自带的U盘安装工具下载的最新win10版才成功找到显卡驱动,所以建议安装最新的WIN10,其他不建议。
5选择金河田机箱的原因

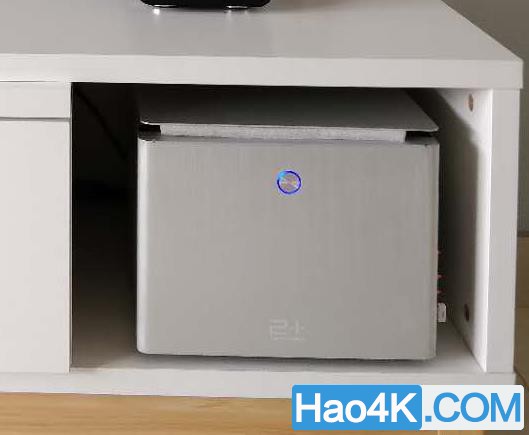

完全是因为它足够矮,能够塞进我的电视机柜了,后期加装配件能够装4块硬盘。这款机箱的缺点也蛮多的,装机割手,铝板太薄了,很容易和硬盘引起共振。

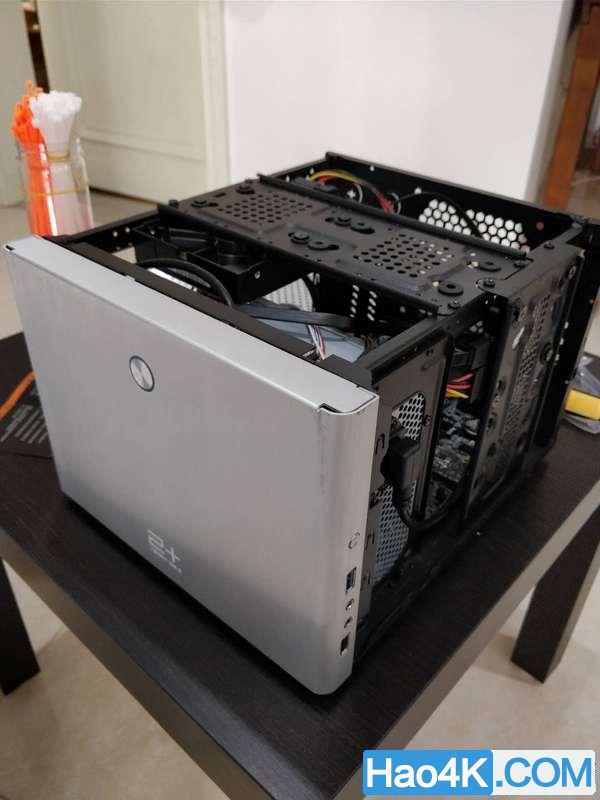

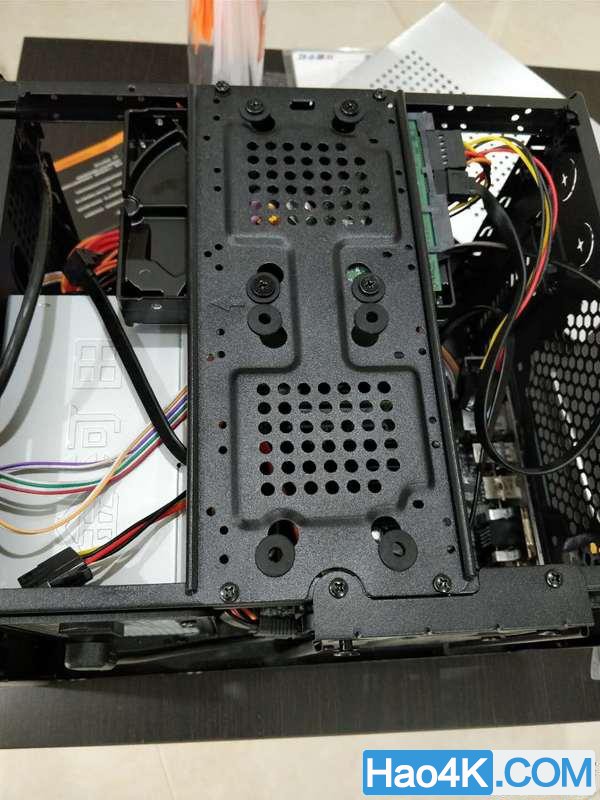

具体的装机过程就不再阐述了,请直接看图:

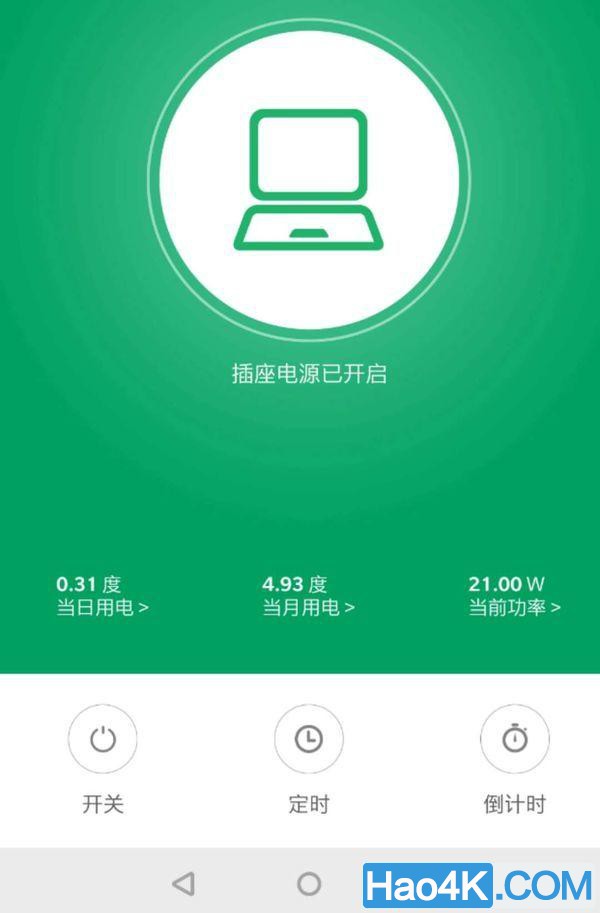

除去HDD硬盘,整机价格控制在1500元左右,整机功耗
注意事项:
困扰我的问题主要就是机箱共振问题。两块7200转HDD硬盘带动机箱的外壳,外加电视机柜腔体共鸣,那酸爽不再提了。至于解决过程就不再提了,心酸不已...... 不过结果是好的,查出几处原因:反顶吊装硬盘,螺丝要松一点,太紧了会导致共振加剧;那款1T的西数蓝盘是个大坑,振动强烈,最初买来装在主力台式机上就有共振,一直以为机箱太薄的原因,直到这次和酷鱼2T 7200转的硬盘比较,导致共振的直接原因还是这款蓝盘(自此蓝盘一生黑)。
篇二 软件篇做为移动宽带的忠实用户(免费的),公网IP是不可能的,所以只能折腾内网穿透了
本篇重在探讨如何最方便省事进行内网穿透(在外面能连上家里NAS),所以像采用FRP穿透等需要部署代码等穿透就不介绍了。本片介绍如何在WIN10系统下进行最方便的设置。
这套系统我选择的软件Zerotier-one ,Plex,KODI。路由器刷的是小宝梅林系统。
1.Zerotier-one介绍:
是一款非常简单易用的内网穿透工具,不需要配置,就能实现虚拟局域网的组建,让你可以在外也能连回家中、学校、办公室的电脑获取资料,数据。配置与使用都非常简单,堪称无配置,零基础,小白也能用。
Zero-tiger one 原理:每台设备安装该软件,可以想象互联网是一堵厚厚墙,设备通过这个软件引导进行打洞实现穿透互联,而软件的总服务器就相当于卫星进行GPS定位,而设备和设备间的数据交换则不通过该软件总服务器,所以读取NAS的数据会非常快,远超花生壳之流。(这个翻译解释应该是最直白的了)
使用 ZeroTier 步骤:注册 ZeroTier,获得 Internal ID创建私有局域网,获得 Network ID安装客户端,加入 Network ID(或邀请 Internal ID 加入)连接
在NAS里安装完软件,登陆其官网注册,然后登录后,进入 Networks 页面,创建网络,然后进入网络设置。

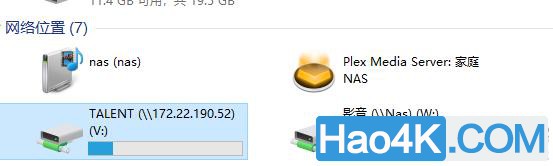

在各个设备安装完客户端后,每台设备会有一个独立的ID,只要加入这个网络,被批准以后就可以在172.22这虚拟局域网里进行互动了。步骤就不一一解释了,大家直接百度,非常简单。

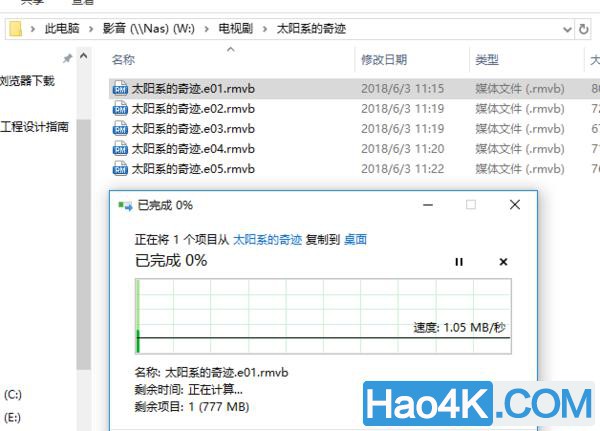

简单提供一下数据,我移动大内网的上传带宽是10兆,最大下载速度应该在1MB/S左右的样子,我笔记本映射网络硬盘的模式下载速度
缺点:
zerotiger 软件必须每个设备都要安装开启,否则是没办法用了。高峰时段(比如我这里下午4点左右)可能连不上,因为它的握手服务器在国外。所以并不是十分完美,官方也给出了解决方案,就是自行部署次级服务(moon)。但前提你要有一台固定公网IP服务器,自行搭建moon服务器,目前我测试下来还是有BUG的,所以目前不推荐。
2.针对Zerotiger的不完美,所以我们继续折腾,下面出场的是华硕路由上的小宝梅林系统

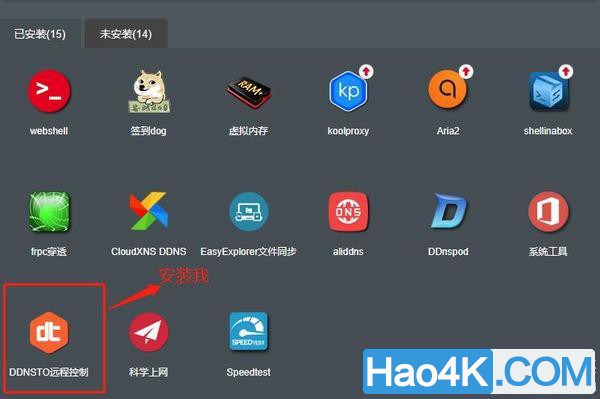

同上,如何刷小宝梅林系统 Hao4k有各种教程不做介绍。在这里介绍软件中心里的穿透需要的软件
DDNSTO软件小白介绍:小宝梅林系统的开发者小宝在国内部署了服务器,我们通过将路由注册到服务器上,在外面我们通过这个服务器连接到我们的路由器。然后通过映射端口,使用各种服务。
具体使用说明点击按钮就能获知,总之也是傻瓜化的非常简单。
手机端进入私有云
ddnsto软件不需要安装任何穿透工具,随时随地可以通过设备连接,缺点就是因为数据要通过DDNS服务器,所以限速了,所以我一般用于远程维护路由,以及临时应急用的。当然DDNS软件还有其他有趣的用法,大家可以在软件中心里尝试一下。
总之通过zerotier和DDNSTO这两款软件 已经基本满足我的内网穿透的需求了。第二篇就是将HTPC部署的注意事项了。
