在家用环境中利用nas建立DNS缓存服务器
1    前言继上次折腾完NAS改造旁路路由给局域网提供旁路网关服务后,稳定的使用了一段时间,然后在聊天时,大佬偶然提起了自己用树莓派做了个DNS服务器给局域网内其他设备提供DNS缓存服务和域名过滤服务,想起NAS过剩的性能还能多带几个虚拟机,就决定是你了,虚拟DNS缓存服务器!

PS1: 本次教程建立在上篇文章环境之上,如果有环境不同之处,自行调整兼容。
2    本次主角Pi-hole



能够提供DNS服务的方法有很多,本次选用Pi-hole做主角完全是因为PY交易,大佬用的是Pi-hole,我折腾的时候要是有啥问题可以直接问大佬。然而即使是这样,本次折腾也走了很多弯路。比如系统的选用,教程内就不详细介绍了。
DNS缓存服务器好处:为了增加访问效率,计算机有域名缓存机制,当访问过某个网站并得到其IP后,会将其域名和IP缓存下来,下一次访问的时候,就不需要再请求域名服务器获取IP,直接使用缓存中的IP,提高了响应的速度。当然缓存是有有效时间的,当过了有效时间后,再次请求网站,还是需要先请求域名解析。
Host过滤功能:简单来说就是一个初级的去广告和屏蔽恶意网站规则
官网



3    网络拓扑图




4    准备工作在清华镜像站下载系统镜像 镜像名为 ubuntu-18.04-live-server-amd64.iso
[/ol]5    创建虚拟机打开Hyper-v 新建虚拟机

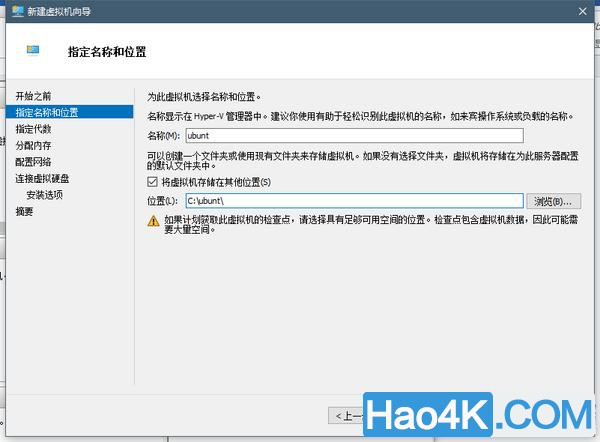

填写虚拟机名称

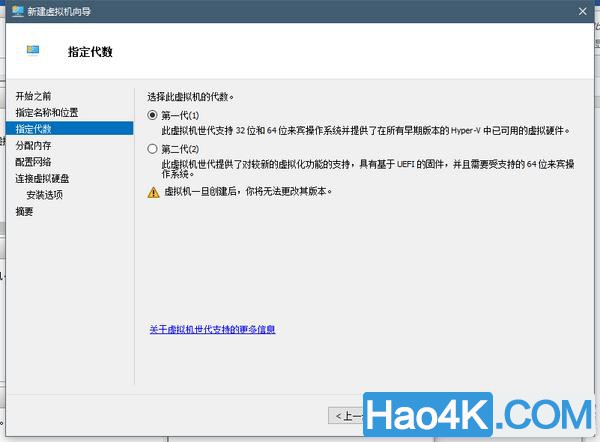

选第一代虚拟机


500-1000MB内存(一般512够用了)


网卡选择之前LEDE的WAN口用过的 WAN&LAN


硬盘10G即可(动态大小用多少占多少)

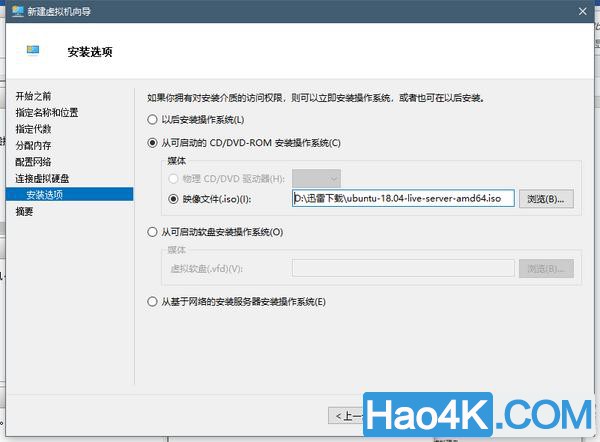

安装选项的镜像文件选择准备工作时下载的ubunt server.iso

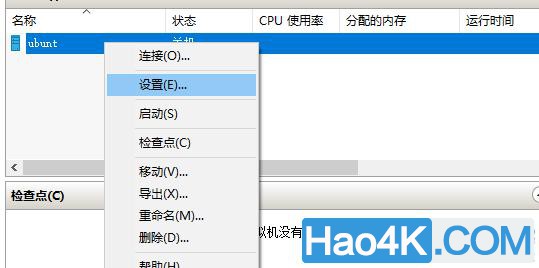

设置虚拟机

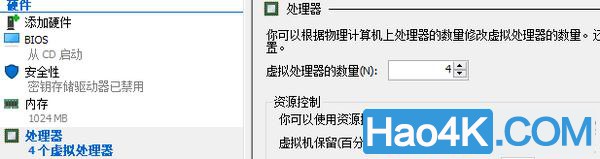

根据机器情况选择核心数

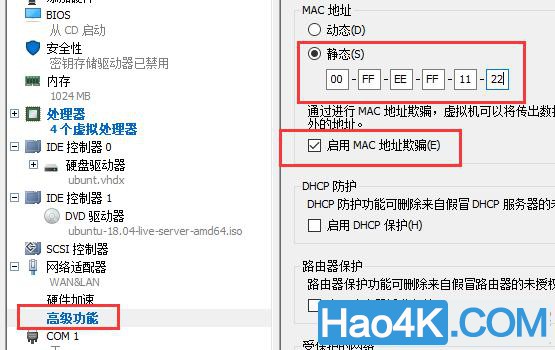

设置网卡的高级功能


此时虚拟机设置完成,可以点击启动虚拟机进入下一阶段。
[/ol]

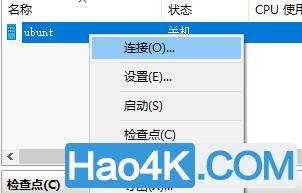

6    系统环境搭建连接虚拟机


启动虚拟机


选择语言 中文 然后回车

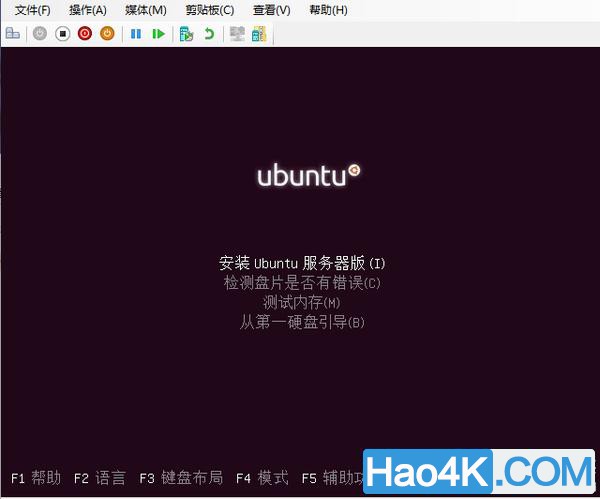

安装ununtu服务器版 回车 然后等待


选择安装语言 English


键盘设置直接下一步

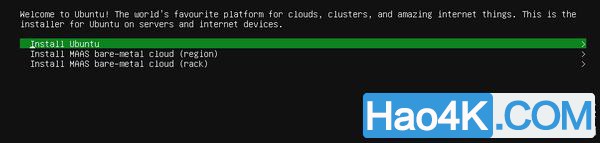

Install Ubuntu

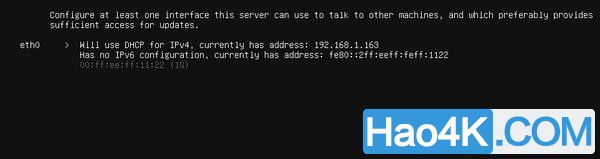

直接默认自动获取下一步(这里手动设置有问题 提示IP报错所以装好后再自己手动指定)

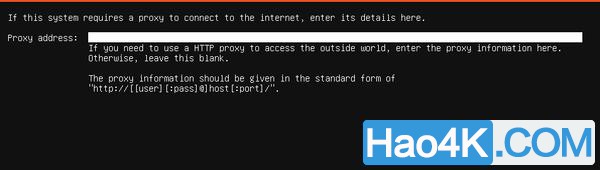

Proxy address直接跳过 下一步


选择默认硬盘


唯一一个硬盘


确认


选择continue继续

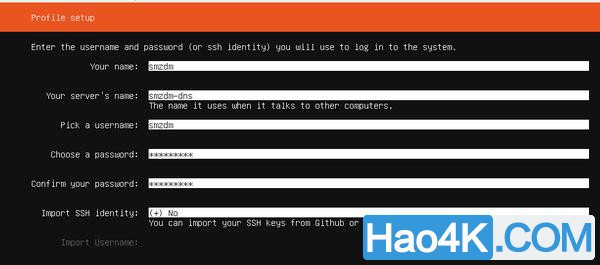

这里开始就是创建账户了如图填写或自由发挥


回车后开始安装系统了。等待5-10分钟后 会出现reboot now 选择后回车即可


提示让你退出安转盘,然而实际上已经自动退出了所以直接回车即可


之后系统会自动重启,等待启动完成即可

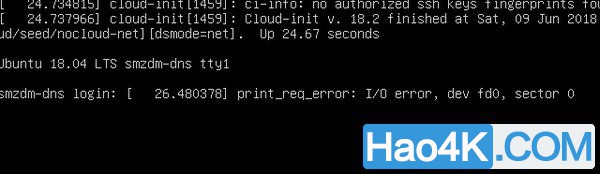

[/ol]7    系统调试篇第一次启动可能会显示错误 这个时候回车两下就好了

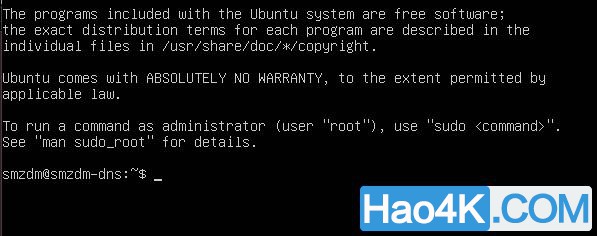

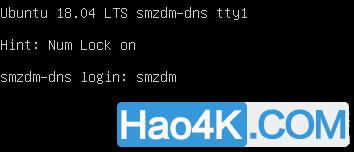

输入账户名Hao4k 回车


输入密码回车(这里有个要特别说明的地方:如果你发现怎么输入都提示密码错误的话 按一下小键盘的num键 再输入试试 对于Linux来说num激活和非激活输入的数字是不一样的)

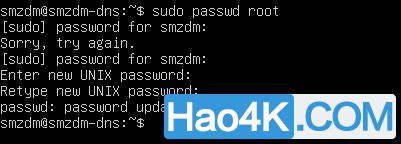

输入sudo passwd root来设置root账户的密码先输入一次Hao4k的账户密码然后输入一次要设置的root密码确认输入一次要设置的root密码设置成功


输入su root 进入root权限模式输入刚才设置root密码成功进入root模式


输入vim /etc/netplan/50-cloud-init.yaml 回车后进入编辑模式,将文件编辑成截图内的内容编辑技巧1:先移动光标 移动到目的地后按字母键i进入到插入编辑模式(屏幕下方出现-- INSERT --),此时可以输入字符,删除字符。编辑技巧2:编辑模式下按esc退出编辑模式 (屏幕下方的-- INSERT –消失)此时输入:q!后回车则不保存并退出 输入:wq后回车则保存并退出


编辑完成后按esc 然后输入:wq回车 保存并退出(如果之前没获取root权限此时会报错提示无法写入)然后输入netplan apply 回车使设置生效


此时系统IP配置完成,可以在路由器中看到设置好的设备IP
[/ol]8    安装并启用Pi-hole1.    使用命令安装 curl-sSL https://install.pi-hole.net | bash 回车后等待


直接回车确认


捐赠地址,直接回车跳过


回车跳过

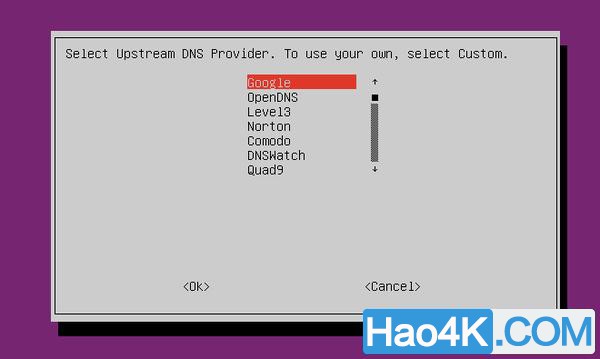

选用一个首选DNS服务器。Google就可以了(如果是和作者网络架构类似,局域网内有一个LEDE提供网关和DNS,这里强烈推荐使用自定义并且填写LEDE的WAN口IP) 回车

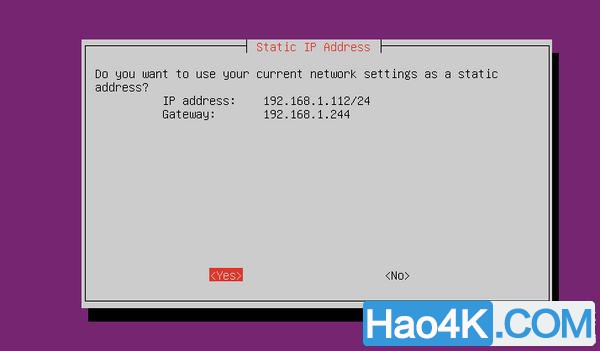

家里没IPV6 移动到IPV6上按空格取消选中,然后回车 下一步确认虚拟机的IP没问题,gateway的地址是LEDE的WAN口地址即可回车


警告。无视回车


安装web管理界面 直接回车

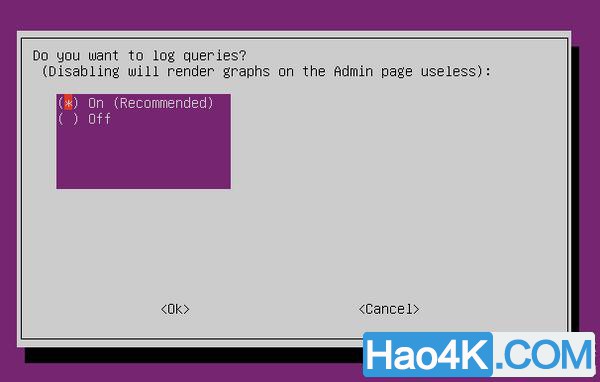

记录日志 直接回车

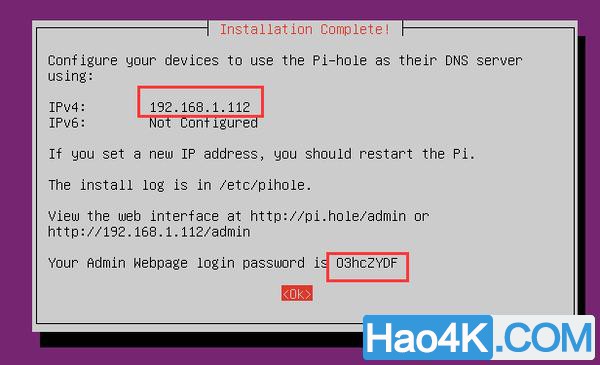

此时系统开始安装pi-hole 等待3 5分钟安装成功,界面显示默认密码和IP 记录后回车下一步

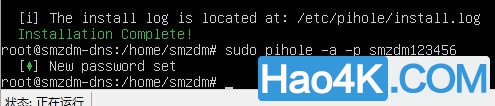

使用命令修改密码为自己好记忆的密码sudo pihole -a -p 新密码


此时pi-hole安装设置完成。
[/ol]9    使用DNS缓存服务器9.1  方式1:直接修改联网设备的首选DNS服务器IP为虚拟机IP即是上文图中的192.168.1.112
9.2  方式2:修改主路由的DHCP设置中的默认DNS服务器。这样所有连接到主路由的设备均会默认使用该DNS

10       Pi-hole进阶设置在电脑浏览器输入虚拟机IP/admin 来访问pi-hole


点击login后输入之前设置的密码解开所有设置项

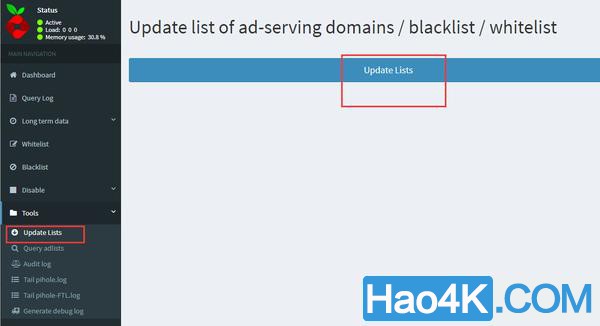

点击tools 选择更新规则列表可以更新过滤列表


点击setting 然后block lists 可以管理规则列表订阅


最后pihole出现新版本时,要升级Pihole也很简单,只要登陆虚拟机输入 pihole -up ,就可以升级到pihole最新版本
[/ol]
1    Pihole防火墙安全性输入 su root 然后输入root的密码获得root权限安装防火墙sudo apt-get install ufw打开防火墙sudo ufw enable将所有端口默认关闭sudo ufw default deny允许8.8.8.8和8.8.4.4通过sudo ufw allow from 8.8.8.8sudo ufw allow from 8.8.4.4允许本地所有设备通过sudo ufw allow from 192.168.0.0/16


以上内容参考https://blog.csdn.net/qq_39076179/article/details/79034428如何检测端口是否暴露  在本地电脑运行cmd 输入 telnet DNS的IP 端口号即可[/ol]

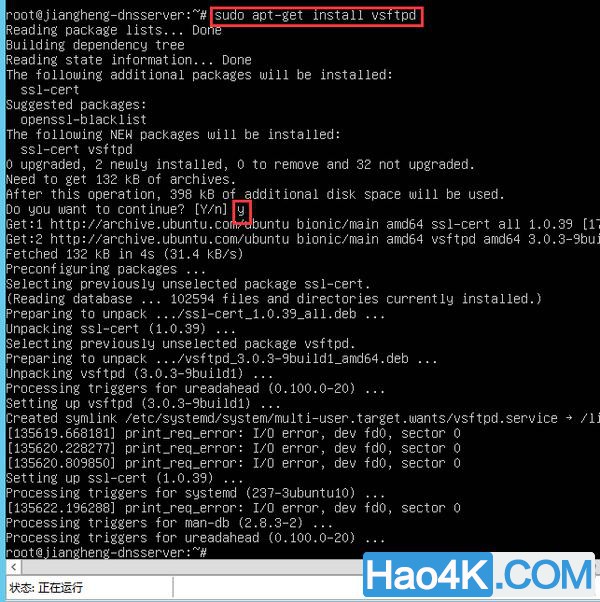

2    Pihole汉化汉化内容参考 下载这个汉化包解压覆盖到 /var/www/html/admin 目录,完成ftp服务器开启参考root权限赋予参考覆盖方法如下首先安装ftp服务 sudo apt-get install vsftpd

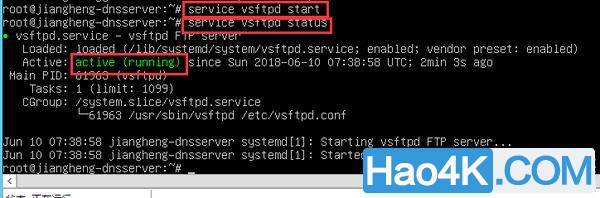

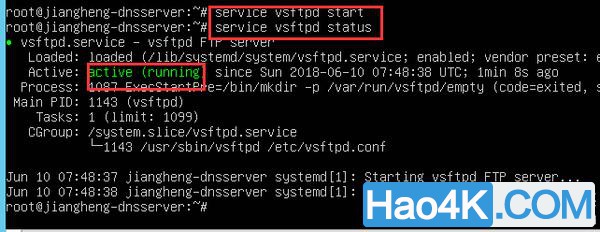

使用service vsftpd start命令开启ftp服务使用service vsftpd status检测ftp服务状态


此时ftp服务已经开启输入su root 获取root权限然后使用sudo vi /etc/passwd命令来更改权限将Hao4k(或者自己的账号)权限修改为0


修改完成后按ESC 输入:wq回车 退出并保存输入reboot回车重启服务器使用service vsftpd start命令开启ftp服务使用service vsftpd status检测ftp服务状态


使用 vi /etc/vsftpd.conf删除write_enable=YES 前面的注释符号#,就可以有写入权限了然后按esc,输入:wq回车保存并退出


完成之后输入service vsftpd stop再输入service vsftpd start重启ftp服务此时服务端配置完成运行winscp软件(自行下载)

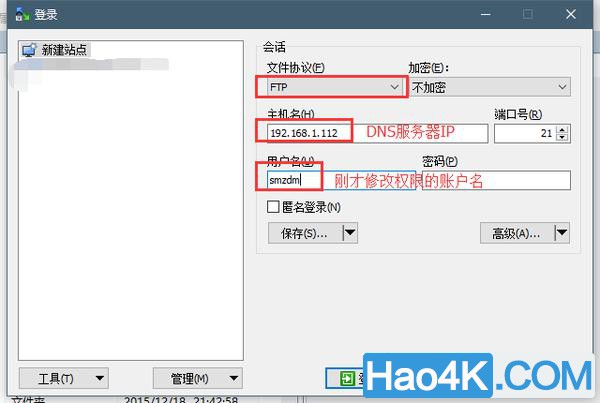

点击登录输入密码在软件中进入到/var/www/html/admin目录


然后全选中直接下载解压好的文件,全部拖入窗口覆盖即可


此时汉化完成,为了安全起见,将Hao4k账号权限还原使用sudo vi /etc/passwd命令来更改权限将Hao4k(或者自己的账号)权限修改为之前的1000,然后按esc 输入:wq回车保存并退出输入reboot重启服务器,再次打开pihole的界面时即为汉化界面重启成功后使用service vsftpdstop关闭ftp服务更换界面后第一次打开比较慢请耐心等待。



[/ol]
3    Dnscrypt服务架设    dnscrypt服务可以防止dns污染,同时极大加速二次访问时的解析速度。登陆,并启用root权限 su root关闭ubuntu的DNS服务防止冲突sudo vi/etc/systemd/resolved.conf删除DNSStublistener前面的注释符并改成no(小写) 按ESC 输入:wq回车保存并退出


输入reboot重启服务器登陆,并使用命令su root开启root权限使用命令cd /opt进入目录使用命令wget 使用命令tar -xfdnscrypt-proxy-linux_x86_64-2.0.15.tar.gz使用命令mv linux-x86_64 dnscrypt-proxy使用命令rm dnscrypt-proxy-linux_x86_64-2.0.15.tar.gz使用命令cd dnscrypt-proxy使用命令cp example-dnscrypt-proxy.toml dnscrypt-proxy.toml使用命令sudo vi dnscrypt-proxy.toml将第35行的 listen_addresses= [ 中的53修改为5353 按esc 输入:wq回车保存退出


使用命令./dnscrypt-proxy -service install。使用命令./dnscrypt-proxy -service start


使用命令vi /etc/pihole/setupVars.conf将DNS1 2均修改为 127.0.0.1#5353后按esc输入:wq回车保存退出


使用命令reboot重启服务器至此dnscrypt架设完成。
