[前级功放] Audio Note M10 Signature前级+Ongaku Kensei后级,原味的觉醒

[复制链接]
LiuHanChe5yj7ng 发表于 2016-1-13 10:46:27 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题


* r7 r' [6 X' q- g, w
, [* W9 q/ c; A: x
; y7 @5 b, t' `2 U1 U

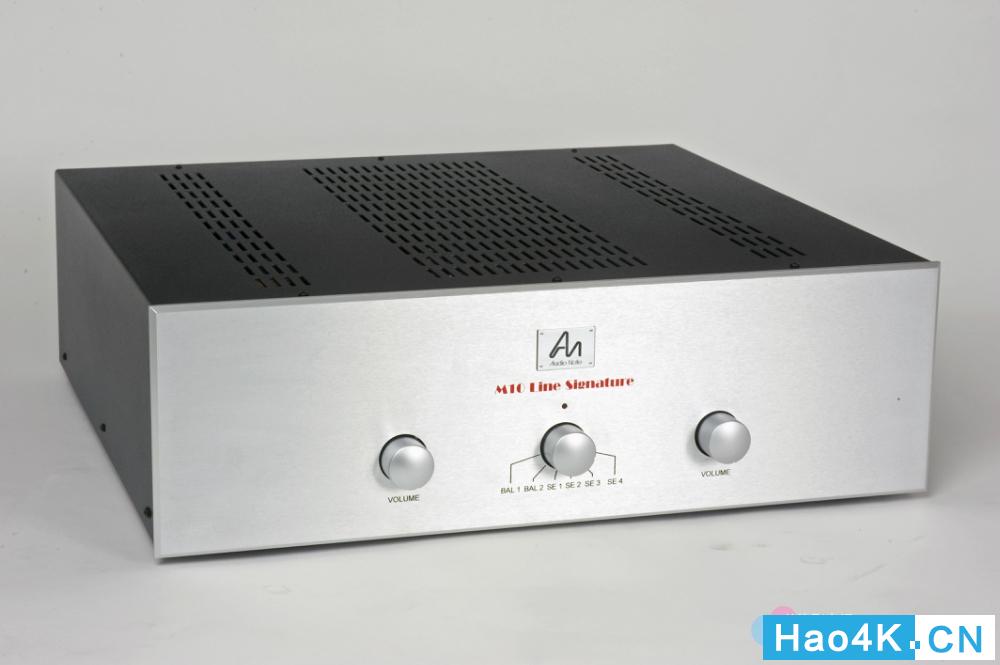

M10 Signature前级的全名是M10 SignatureReference Line Level Preamplifier,也是他家归类于Level 5最高等级的高电平前级。它的特点是单端、无负回授、纯A类放大、没有分相器(Phase Splitter,分相器用来产生倒相讯号,搭配推挽输出,不过它会造成串音失真)。除了没有分相器之外,这部前级特别注重谐波失真与相位失真,并想尽办法降到最低,为的就是要维持最真实的音乐讯号原貌,这与许多真空管机刻意保持相当程度的谐波失真作法完全不同。由于这部前级所追求的就是最高的线性表现,所以也不会去加入一些校正回路。毕竟,只要是「回路」(Feedback Loop),就会产生相位失真。M10 Signature共有三个箱体,其中一个箱体是放大线路,二个箱体是左右声道电源供应,左右分离的电源供应是Galahad Design(Galahad是亚瑟王传说中最有名的武士),最早用在上一代的M10身上,用在M10 Signature身上的则是经过进一步改良者。
- K+ L; G& `* e% h( t5 m# v- n
9 u9 Y# h% E! N) B
* _$ i3 ^& P! m! C2 I8 i7 U, }5 Z
Galahad电源供应
! R0 D9 D. g' A到底什么是Galahad Design电源供应呢?这就要从M10 Signature的设计者Andy Grove说起,他是Audio Note的设计总监。这件事情的起头是Andy Grove想要设计一部线路最简单的前级,这部前级里面没有传统回授线路,也没有分相器。为何不要有回授线路呢?Andy认为所有的回授线路都是「已经」发生错误(失真)之后所做的补救,尤其在输出端拉回授线路,错误都已经传到输出端了,即使有回授线路,也只不过是将错误降低,无法完全避免错误,所以不能用回授线路来校正错误。至于分相器,前面说过会产生串音失真,所以也不用。既然不用传统真空管线路所採用降低失真或校正错误的方法,坚持用最简单的线路,那就要从最源头开始思考。什么是最源头?电源供应就是最源头。问题来了,传统电源供应的作法一定有整流子(或整流管),有滤波电容,即使是最好的相关元件,也会产生元件本身个性的「音染」。再者,滤波电容本身也有许多问题,其中较为严重的就是会对音乐动态产生限制(迟滞)。最后一个问题也是无解的问题,传统电源供应的阻抗会随着音乐讯号的频率而改变,无法一致。由于传统电源供应至少有上述三个大问题,这会使得Andy Grove想要实现的极简线路变得不可行。所以,如果想要做到前级极简的放大线路,就必须先有革命性的电源供应。Andy最终研发出一种电源供应,名为Galahad,并且将它用在M8身上试试看,结果效果让Andy很满意。于是,它把Galahad电源做成左右声道独立,用在M10身上,这种电源供应宣称无论是电流或电压供应都比电池供电还好。您知道吗?一个声道的Galahad电源内部零件比整个前级的放大线路还复杂,而且整体重量也更重,它能提供放大线路最纯净最稳定的电源,让前级只要设计一个分流(Shunt)管就可把电源中的涟波去除。另外,Andy Grove也着手设计新的输入变压器,这个变压器拥有超广的频宽,也有很高的杂讯排斥能力,失真也很低,当然也是採用纯银(99.99%)线绕制。据说,Audio Note的变压器铁心在日本制造,送到德国电镀,再送回英国绕制变压器。 Signature的改良处前面说过,M10 Signature採用的Galahad电源供应是M10的改良版,到底改了哪些地方呢?在M10的电源供应中,分流管子採用EL34,电源流管採用6SL7,这二根管子就决定了输出电压。而在M10 Signature的Galahad电源供应中,Andy以12E1取代EL34,另外以6SJ7取代6SL7。12E1是束射四极管,跟KT88类似,它比EL34能承受更高的电能,所以可以取得更大的分流电流。不过,因为12E1在清晰程度上会稍微逊色,所以必须辅以6SJ7管子。另外一个作用是採用6SJ7之后,可以增加一组Bootstrap Circuit线路,提升更精确的交流电给12E1。您看,光是更换不同管子,就能够产生好几个互动改变,电源供应线路真奥妙啊!除了改良Galahad电源供应之外,Andy Grove也加大了输出变压器,同样是採用纯银线绕制、55镍钢片铁芯,改良过的输出变压器提升了频宽、降低了失真。输出变压器加大之外,输入变压器也加大了,Andy特别在初、次级线圈之间採用双屏蔽隔离方式来绕制,使得变压器的接地与讯号输出端之间隔离得更好。输入变压器与输出变压器的加大,就好像把家里的窗户开得更大扇,让进入的光线更多,家里可以更明亮,对应在音乐讯号上,就是更清晰。 以人耳Voicing做了上述改良之后,Andy Grove并不是以仪器测试了事,接下来更重要的工作才要开始,那就是所谓的Voicing(钢琴调音也用这个名词,就是在调好音准之后,把优美的音色调出来)。家里有钢琴的人都知道,请调音师来调音时,他会先把音准调正确,这就好像仪器测试的数据。接下来调音师要做Voicing,也就是把钢琴的音色调得更美,更有音乐性。Andy Grove认为设计扩大机就跟钢琴调音一般,先用仪器测试过数据之后,接下来就是要做Voicing的工作。怎么做?用耳朵听,一个个去尝试不同的零件、不同的线材、不同的走线。做Voicing工作需要的是一副好耳朵,足够、丰富的好声经验,以及耐心。虽然Voicing要耗掉很多时间,但Andy Grove认为值得。经过上述改良之后,到底上一代的M10与M10 Signature之间有什么不同?Andy Grove说你听了之后会惊讶得张大嘴巴,感动得流出眼泪,木管听起来更像木头做的(其实木管乐器不一定用木头做),铜管乐器听起来更像铜管,尤其人声,听起来好像聆听者与声音之间的那层薄纱被去掉了。老实说我可以充分体会Andy Grove所听到的感受,因为他这些感受也是我平常在评论器材时经常体会到的改变。原厂说明书特别要求用家,刚买回去的M10 Signature需要200小时的Bedding In时间,这也就是一般所谓的Break In、Burn in或Run In时间。等这段200小时的开嗓时间过了之后,线路已经稳定,每次开机只要暖机20-30分钟即可。 0 \! F" _+ n) W: P! h' z

/ N0 a. ~2 |8 n8 E. n! d
7 b$ O( p& Y+ v
211直热式单端后级M10 Signature表过,现在该来看Ongaku Kensei后级了。Ongaku Kensei后级其实来自Ongaku综合扩大机,只不过加了XLR输入端。与前级一样,输入端也以银线绕制的输入变压器耦合。它是单端纯A类无负回授架构,以211直热式三极管为功率管,内部全部使用纯银线,内部电阻也全部用Audio Note自家的2W钽质电阻,电容使用的是Black Gate(日本Rubicon制造,已经停产,Audio Note买入大量备品)的电解电容,以及Audio Note自家的银箔电容。驱动变压器与输出变压器均为C Core形式,採用银线绕制,铁芯为AN-Perma50镍钢片,电源变压器也是纯银线绕制,不过形式是HiB双C Core。在Ongaku Kensei的外观上可以看到二支6V6驱动小管子(Sylvania),二支ELORG 211直热式三极管,后面还有二支5R4WGB整流管(Raytheon),不过小管子的厂牌并非固定,有什么好管子,他们就会拿来用。除了这六支管子,另外就是三个方形密封变压器,其中二个是输出变压器,一个是电源变压器。整流管后面可以看到一排喇叭线接端,至于后级输入接口则是安置在左侧面,而非传统的后方。Bedding in时间也是跟前级一样,要200小时。 18瓦的冲击到底Ongaku Kensei后级是多少瓦?原厂说明书写「最大输出功率20瓦」,我们就以此为准。20瓦能推什么喇叭?我猜大部分人会看不起这211三极管的20瓦,心想大概只能推灵敏度100dB以上的喇叭。来!让我说几个事实让您了解。当我搭配AER Momentum时,这对喇叭的灵敏度大概有95dB(2.83V/1m),此时我用COS D1 Pre+DAC(CD转盘用CH Precision D1 SACD唱盘)直入Ongaku Kensei后级,用D1的音量控制来操控,音量就已经够大声了,听什么音乐都够。如果我加入M10 Signature前级,音量不必开到12点钟,听什么音乐都够大声,而且声音是扎实的,有重量感的,有实体感的,不是虚虚的,不论是中频段或低频段皆然。老实说,M10 Signature、Ongaku Kensei搭配AER Momentum时,这对喇叭的表现简直就是连升三级,让我惊讶连连,冲击不断。! Y. j4 Q% U% i+ e& X
Audio Note M10 Signature类型真空管电源分离前级推出时间2013年使用真空管6463×1、12AU7×1、5V4GT×2、6X5×2、OD3×2、6SJ7×2、12E1×2输入阻抗47k欧姆输入灵敏度160mV(1V输出)增益16dB(1kHz)输出阻抗600欧姆输出杂讯-80dB(未加权)外观尺寸140×440×410mm(主机箱)、210×460×450mm(电源箱)重量65公斤(三件)参考售价4,800,000元Audio Note Ongaku Kensei类型真空管立体声后级使用真空管211功率管×2、6V6驱动管×2、5R4WGB整流管×2输入阻抗600欧姆输入灵敏度1.4V(满功率输出)最大输出每声道20瓦外观尺寸305×305×640mm重量48公斤参考售价4,000,000元进口总代理名振(02-25361129)
