[芝杜播放机] 原盘双层杜比视界更新.芝杜Z9X评测-4K.杜比视界的终极进化.拆机深入评测.至此开始

    [复制链接]

发表于 2020年07月29日 02:10 1856063 228 来源:播放机/信号源> 芝杜播放机 |只看大图 回帖奖励 |正序浏览 |

wangyuangogo

2020-7-29 02:10

原创图文,禁止转载。
信息量比较全面,建议以阅读文字为主。


--前言--
        从2017至2020,从X9S .Z9S.到如今的Z9X ,我曾经因固件而影响机能的不稳定批判过,排斥过,到如今的留下每一台芝杜。都基于芝杜都一直保持着最老型号固件的不
断更新和改善,超高的频率更新固件。以至于在早年的X9S 在播放高规格60hz的双子杀手上都从未掉过链子。致此的高效率的低调,务实的售后,带来的高销量无容置疑。

如今
芝杜的新芯片新型号,带来了更多关注与期盼,无非4个字:杜比视界,我作为曾经批判的玩家也垂颜欲久。
那么,这次的杜比VS10引擎,lldv,以及支持流媒体的杜比视界是否又能掀起一阵波澜。




附言:
   经过把玩和测试,针对 杜比视界支持,简单说明一下,希望不要有误区。
1.杜比视界支持,实测试,针对于流媒体支持,以及单层保留杜比视界讯息编码的WEB-DL 等 MP4 .TS,以及首家支持MKV演示片的杜比文件支持。


2021更新

1,202013.39日测试固件更新:双层M2TS,双层MP4,双层MKV 杜比视界支持。圆盘BDMV杜比视界支持


测试帖:https://www.hao4k.cn/thread-55842-1-1.html

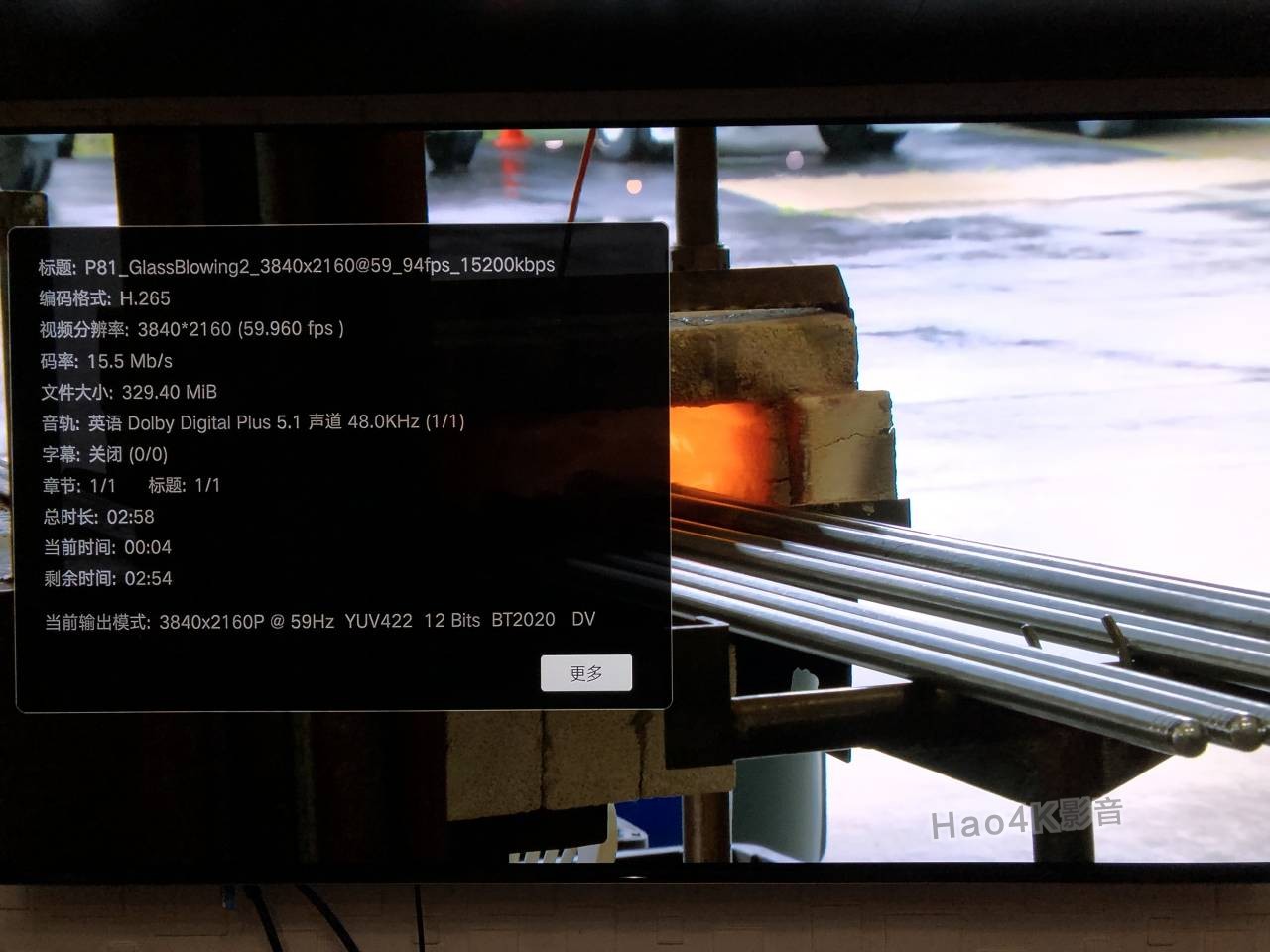

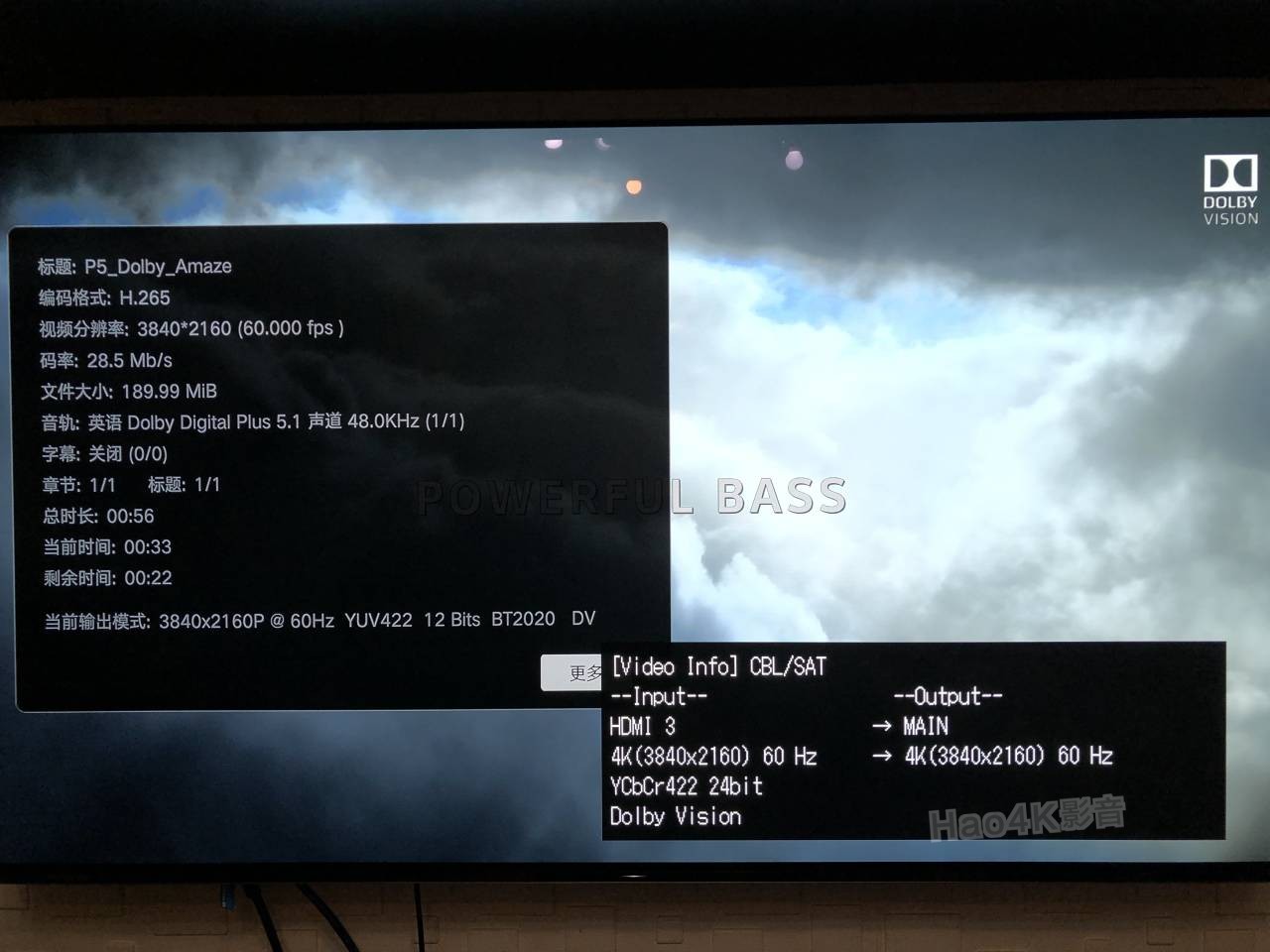

2 。8月12日 推送的新固件,初步支持MKV的杜比视界。安卓首家原生播放支持MKV 的杜比视界,着来的可真快。


这是我测试的2个文件:http://www.makemkv.com/download/dvtest/P81_GlassBlowing2_3840x2160@59_94fps_15200kbps.mkv
                                  http://www.makemkv.com/download/dvtest/P5_Dolby_Amaze.mkv

如有更多的测试文件请给我留言,再次谢过。
QQ图片20200814035402.jpg QQ图片20200814035454.jpg
MKV的新容器的标准,部分支持。 后期意味着很多保留杜比视界信息的重编码完整的电影可以播放
(支持表示,显示设备功放设备均能正常识别并跳转杜比视界,SONY标志性的就是进入杜比视界的刹那会在右上角亮起标志,所谓杜比点灯)
   不支持 原盘双层杜比视界,用原盘模式播放也不行,不会点灯)


2.VS10 是商业引擎,LLDV是给予 SDR杜比映射HDR的功能
   与支持杜比视界是另外的2个功能。

VS10功能(在SDR·HDR设备上被激活)
链接SDR设备与HDR设备可激活

适用范围:
             1(推荐)不支持HDR的显示设备,譬如老型号的投影·液晶电视·等离子电视给予不支持HDR 的设备播放HDR或者杜比视界内容有更好的映射环境  。

          2与支持hdr的设备,需要播放dv片源,按杜比引擎转优化. 给予不支持杜比视界的HDR设备更好的杜比模式映射。


-----------------------------------------------------------------------------------------------------

LLDV功能(在支持杜比视界设备上被激活)

适用范围:
            支持杜比视界) 的所有设备,在播放大话西游这样的经典片源的情况及sdr映射dv,此功能是针对老SDR片源转换以杜比视界规格优化输出HDR。给予HDR设备播放SDR源时更好的优化荧幕的光效比。
       (简单通俗理解是首创的SDR转HDR,把没有亮度层讯息的SDR影片对应杜比视界规范HDR的效果转换,给予支持HDR设备以HDR高动态模式播放)


误区:
          对于LLDV, 大家更多的理解为HDR片源去强制杜比。着并不是他功能的正确使用方法。应该接入HDR片源以HDR模式播放效果最佳。
        譬如:在HDR液晶电视上播放HDR的比利林恩,然而开启lldv,强制后会得到更差的效果。不推荐这样操作。
--------------------------------------------------------------------------------------------------------------------------

一·包装以及配件

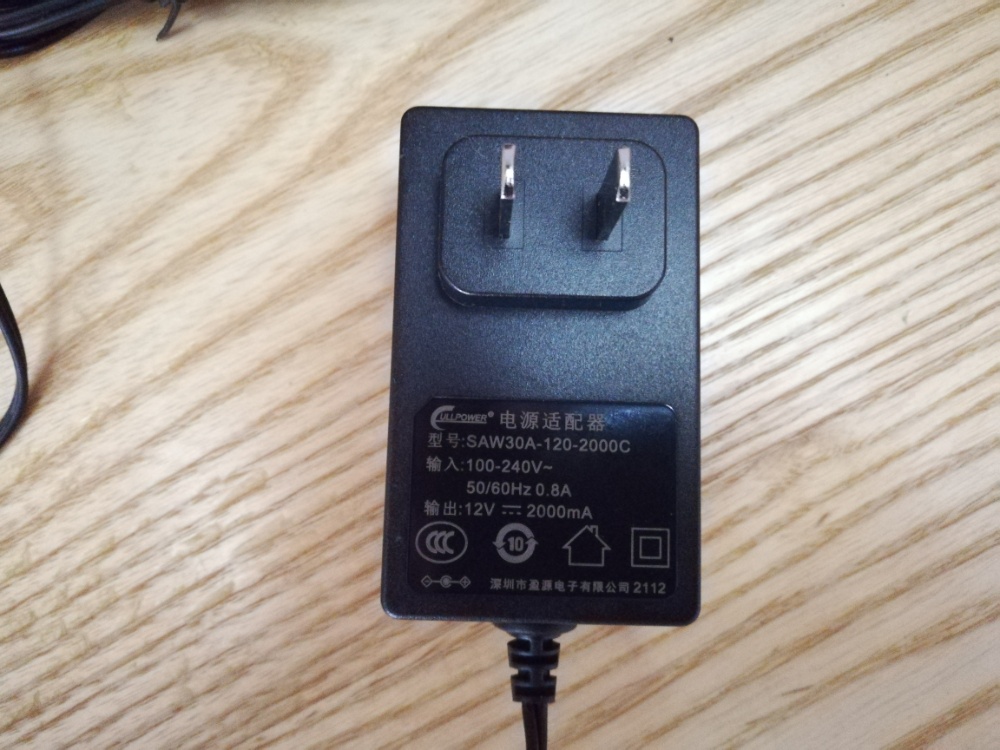

这次Z9X 的电源,与赠送的HDMI 线,是明显好于它的前辈机型
HDMI线相比之下比老机型赠送的线粗了一个维度,并且HDMI头有镜面装饰效果。
电源的插口是可拆卸式,里面原配是国标口。并没有其他规格的更换头赠送。






外观:
正面

右侧--USB2.0*2

左侧:USB3.0*2   SATA *1

底部


芝杜z9X与它年长的前辈们


机器拆卸与内部:
拆 是我喜欢的兴趣,从小的兴趣

底盖脚垫扒开,4个螺丝



HDMI口



整体(芯片散热片以拆卸)


USB3.0 细节


蓝牙模块,贴片电感,散热器



螃蟹1619DR芯片
闪存我估计在这块屏蔽罩内,
4脚有加固焊点,2GB内存也在其中 ,并无打开的欲望(怕弄坏)。就此收手



----------------------------------------------------------------------------------------
测试用设备一览

功放是:
安桥RZ840 支持传输杜比视界,并且可以观察到色位讯息。

播放设备为 :
大法OLED(主)                     测的实际亮度峰值860尼特
LG SDR 4K显示器(测试)                    亮度峰值280尼特
明基HDR专业显示器(测试)                亮度峰值400尼特

输出设备:
因松下UB9000 的定位以及自身像素填充素质,层级不同,故不出场。
此次出厂陪同画质考验的是松下ub150
苹果TV
杜比视界的基准对照则是先锋LX500( 越狱)。



----------------------------------------------------------------------------------------
播放预览
MKV 杜比视界更新支持



OLED 处于专家模式(不变)
播放器全部(默认设置)

芝杜9X  SDR播放



松下UB150播放



芝杜9X  HDR原生模式:




先锋LX500   HDR原生模式



海王
芝杜HDR 播放



松下UB150  HDR 播放



在高光,对比,以及层次确实有细微的区别



杜比DVLL  芝杜Z9X



先锋LX500基准



苹果5代 4K tv 播放



芝杜Z9X sdr播放



Z9X HDR单独播放 屏摄






至于说画质与碟机是否有差别,我可以肯定的说,有,不可能没有,
但是一定要说有多大差别,
在芝杜的R1619新芯片升级后我也可肯定的说,
没有人言可畏的那种差。其他细品我这句话。我也就此打住。

同时在我评测UB9000 的时候 就提到,就HDR规范后,画质色准的差距已经几乎近微。
评测指路:https://www.hao4k.cn/thread-45155-1-1.html

---------------------------------------------------------------------------------------------------------------------

播放以及功能
首先是大家最为关注的杜比LLDV功能


     俗的说,打开此功能,就如苹果4K,微软的XBOXONE奈飞的杜比全家桶一样,全讯号均是杜比视界。
但是在着个功能介绍明确的指出:针对与 SDR 优化,与支持杜比的设备,对SDR片源转换成标准杜比讯号,并给予显示设备激活杜比模式(与HDR一样目前所有杜比视界设备,都需要被讯号自动激活而进入)

    也就是HDR转杜比视界,与SDR转杜比视界 并存的一个功能。
芝杜介绍也明确指出,在支持HDR和杜比视界的设备与片源匹配的情况下不适用此功能
我在播放双子杀手,以及比利林恩的同时,开启后画面反之有劣化
譬如:双子杀手支持杜比视界,开启这项功能,就等同于,先把杜比讯号转化在利用VS10引擎2次硬件填充杜比讯息给予播放。着肯定是劣化的存在。


     其他具体详细列举说明 请参照 文章第一部分:“前言“
如果有杜比视界全套设备,这个功能适用于SDR 的片源


       如芳华,大话西游,国产港片这些经典的老电影。实测,开启(lldv)下在古惑仔,以及老港片电影中有着很大的提升。
给我的感官就是,在背景,人物脸上的高光,天空,灯泡,高亮的地方,运用HDR显示设备的高NIT 与低NIT的 物理亮度差别模式,更好的表现了原先SDR电影缺少的那份光线感和立体感。
     但是对于芳华,我不是药神这些SDR优秀调色电影,我个人认为,有效果,但没有太多的效果体现。反之我个人更喜欢SDR原片的效果。

首先我们来说一下LLDV 的优化。

芝杜 SDR正常模式播放,经典老片古惑仔3只手遮天。

开启LLDV
背景蓝色的层次和亮暗感知增加,人物肤色有修正效果。最明显的就大飞哥那雷朋眼镜的反光。。。。


芝杜SDR播放

开启开启LLDV
这些老港片,LLDV 优化的游刃有余,风格也确实是杜比视界的那种风格


接下来我们在来看一看有看头的
是的很有看头
芳华
芝杜SDR播放


然后 开启LLDV
虽然我更喜欢原片的色调,
但是杜比转换了亮度讯息,在HDR模式中我就想问一句,立体吗?点开图,能看到什么吗,白吗
哈哈哈哈哈哈哈,对不起,我不严肃了。



接下来要说的是开启(lldv)后 SDR转杜比讯号后HDR荧幕增强物理光效比的表现
这是SDR正常播放


开启LLDV,显示设备激活跳转高动态HDR模式,物理亮度极限上升
导致我拍摄的这扇窗户被转换后大幅度提升了物理亮度
然而同曝光参数拍过曝了。着里的光比特别大,超出了我拍摄感光的极限。


随既我降低拍摄手机的曝光:呈现的画面是这个,
所以在HDR 故高光必然丢暗部,顾暗部必然丢高爆,这些都只是拍摄设备的感光容积不够。


这里,我还是觉得原片色调与观感更喜爱一些



-----------------------------------------------------------------------------
其次是VS10引擎(SDR与HDR显示设备)

为了测试,我临时接入了我的其中一台 最早的4K sdr 显示器上测试HDR片源转SDR

通俗的说,VS10引擎,对SDR设备相当友好,超越之前单方面的HDR转SDR。
在早期,HDR转SDR 大多的显示又暗有偏色,非常糟糕,包括MADVR,相差无几。
我运用自带的HDR转SDR 播放海王。
如图:暗,偏黄,色淡,黑位及其丢失。
播放源是DIY字幕的UHD圆盘,适合HDR播放所以字幕是灰色的。
这里 是一台实际测得峰值280NIT 的SDR 4K LG 显示器
我是开灯拍摄,曝光度参照显示器后方的背景。
HDR转SDR 。

开启VS10 引擎后,
说真的 ,比我预计的好狠多好很多好很多,在BT709 层面 把HDR 的实际观感模拟了出来,
根据荧幕的素质,把亮度的绝对值提升,让画面不在那么灰暗。(也许看惯了hdr转SDR 的感觉不出暗)
(在HDR电影,BT2020物理亮度的提升,白色字幕会格外刺眼,制作组和一些原版电影,用灰色字幕不让字幕在下方显得刺眼与突兀。
在SDR 709播放,字幕就是暗色,而VS 10 开启后把这点都转换过来了。以及颜色的正确性都得到改善,
VS10让我超出了我对HDR转SDR以往固有的观点。


再来超体(LG SDR 4K 播放)
SDR显示设备
芝杜HDR 转SDR



sdr显示设备(LG SDR 4K 播放)
芝杜VS10 引擎开启
色泽被转换正确,以及光效感模拟出来了。


HDR显示器设备(SONY OLED芝杜播放)
原生HDR模式


虽然显示设备有差别,一个是LED ,一个是OLED
我想说的是---
“很多人说,看惯了HDR ,与杜比视界,
SDR 是回不去的。所以这是真的”。

这次的VS10 对SDR 的优化堪称极致,相对对非HDR设备有着激进的增进用作。
毫不夸张的说,可以与某松的高端碟机的HDR转SDR709 相媲美。
但是我在这里就就测试这么多,因为我实在看不惯HDR转SDR 的画质,那是折磨。
结论与文章“前言”一样,VS10 引擎对于 非HDR 的投影 等离子 激光电视 等显示设备 是一个极力优化的功能。相当赞

接下来测试HDR 显示开启VS10 引擎
因为支持杜比视界的设备会不显示VS10引擎只激活LLDV
所以我又一次换了一台仅支持HDR的专业级显示器,明基PD2700U
如图:
播放的是双子杀手




我看了大概20分钟左右,反复切换对比,对画面有些层次性的修复,色调完全一样,
在先锋播放双层杜比视界,实际双层杜比视界 的时候 在有些场面是修复色调的。
开与不开取决于个人。待我继续发觉区别


---------------------------------------------------------------------------------------------------------------------------------------------
杜比视界支持状况.(播放设备更回OLED)

芝杜Z9X 支持mkv,MP4,ts 格式的 杜比视界文件,MKV 在8月12日的推送固件升级后支持杜比视界激活
有一些保留杜比讯息的MP4 网剧文件可以自动激活杜比视界。(不是强制LLdv)
还有市面上的测试片给予SONY , LG 的测试片,这些 MP4与TS 的杜比视界视频,都可以正常激活点亮(不是强制LLdv)
然后这些测试片在杜比视界演示UHD碟里面也有,可以用先锋播放。
这样,就可以 同屏对比一下,芝杜是否是真杜比激活,与 双层杜比视界的区别。

测试1,芝杜MP4 播放,激活杜比视界。
保留杜比视界讯息的连续剧 在远方,正常点亮激活杜比视界,并且可以1080P 用芝杜差值3840*2160播放


测试2
芝杜.TS 文件 正常激活


测试3,杜比演示片。MP4
芝杜正常播放


测试4.芝杜播放杜比演示片,与先锋LX500播放原盘演示片M2TS 比较      芝杜Z9X虽然可以播放原盘,也可以进入菜单。但是不能原盘激活双层杜比视界,播放原盘只能进入HDR。所以违背我测试杜比视界映射的准确性的目的。
      我测试是需要让播放设备都识别杜比视界点灯杜比视界下测试。
      所以,我用的是 低码率的MP4 的杜比视界测试片,以点亮杜比视界 为目的,与碟机LX500的双层杜比比较映射是否有错误.
待芝杜近期完善MKV 格式激活杜比视界的升级。那时可比较的片源会更多。


芝杜播放杜比演示片MP4效果:


先锋LX500 播放原盘文件播放效果


芝杜播放杜比视界演示片。MP4


先锋LX500 播放原盘M2TS演示片


结论:
从第一副成像看出,芝杜支持的杜比并非空无须有,颜色映射基本相同,但是源文件的码率比较低,在高亮光比场景略显暗淡。
碟机的圆盘双层杜比视界片源格式更优,码率更高(57MB))在景深对比度层次感都有着明显的强化,也给予双层杜比视界的画面冲击,效果,光线,对比,立体感更强

从第二副成像,芝杜依然保持着基准,没有明显的偏离,在不是高光场景下,与双层杜比的差距越来越少。

-------------------------------------------------------------------------------------------
app与功能
芝杜Z9X 语言改成英文
即可出现美版APP
油管与奈飞
给与有需求的小伙伴
点击下载后,可改成中文语言

油管:经测试,初期版本
支持4K,但不可被识别HDR。

.




-----------------------------------------------------------------------------------------
音频播放
1.电影声轨测试:
在目前次世代声轨(9-11声道或以上)中,选择源码输出,让支持的功放解码,芝杜都可以很好的传输标准的数据规格。
如果玩家没有相应的次世代解码的设备,(不支持会无声)那么芝杜提供降解次世代音轨输出普通环绕声轨给予使用。
测试:IMAX DTS 点亮

ATMOS 杜比全景声点亮

DTS-X 点亮

DTS-HD点亮


音乐声轨以及支持格式:
         芝杜原生支持SACD ISO、DFF、DSF、DSD、APE、FLAC、WAV、DTS、MP3、AAC、M4A、OGG、WMA、AIF、M4R、MP2、AMR、支持CUE(分轨列表播放)等,基本市面上有的格式都支持了。
以下是DTS音乐声轨的支持输出:


         并且芝杜自己开发的音乐播放器 在SACD ISO做到原生支持播放。不借助任何第3放应用。    因为其他播放器应用或着播放APP 无法绕过SRC限制,现在还都是48khz输出。

         而芝杜可以直接支持FLAC,WAV,APE这些音频格式是至最高192khz 24bit的PCM
支持DSD256 ,最高输出采样是176.4khz



实测像Z9X新机型 除了DALN的推送Qplay音乐推送,都适配了ROON ,Spotify无损串流
还有支持外接 光驱播放CD



整个音乐播放器的智能性也尚可。读取一次播放文件,像海报墙一样根据直接读到CD专辑的信息,艺术家,歌曲名称,专辑名这些
并且在 “专辑” 添加封面。说实在的 挺实用的。




-------------------------------------------------------------------------------------------------
海报墙3.0
芝杜好像又在开发海报墙4.0了,期待更新。
海报墙这个我个人很喜欢,我的nas里面存了非常多的我喜欢的电影从1080p-4kuhd的圆盘文件。大概40TB 左右,
海报墙可以扫描每个盘符,相继帮我分类。然后女王可以随便轻松翻阅,因为很多文件都是英文,有些都不知道什么片子。
还有儿童锁,譬如小孩暑假,看些大白迪士尼之类的动画,要是让他看死侍啊 五十度灰什么的,就呵呵哒了,直接锁定和选择文件夹就行了。其他片子会要求输入密码。



图标什么都可以更改




在来看看 苹果tv 4K 的 Infuse,突然觉的很单调
但是苹果胜在造作度的流畅,以及蓝牙遥控器触控板的便捷性操控,这个是绝对的优势所在。





以上是苹果的海报墙
如果苹果的海报墙是使者的话,芝杜的海报墙就叫做后来居上。
芝杜的海报墙细节,片源识别,以及影片讯息,全的不能在全了。。

在选择片源后 还会自动载入预告片,。



最后至此:
   我是一个对UHD4K设备非常感兴趣的一个玩家。
我4K入门的设备是PS4 PRO ,但是杜比全景声开启的第一次是芝杜的X9S给予的源码,带我领教了天空声道的魅力。同时一发不可收拾,杜比视界的出现让我相继拥有相应的高端碟机。后来者的价格都高高在上,当然换回的也有相应的效果。       Z9X 一共到我手里目前是第4天,因为杜比视界,我的好奇心驱使我把这个安卓盒子玩了个透。对,就是因为杜比视界。
       不可否认,其实芝杜开机的次数多过碟机,女王追剧,新片尝鲜,熟肉,生肉,字幕,以及便捷性,小孩子的动画片,最重要的是儿童锁,有时候芝杜忘记关机,连续的开机好几天。都是存在的。
       对于芝杜,缺点短板也有,但是背后的固件更新能力是让我非常吃惊的,每次的更新都有相应的完善,便捷,易用,各种文件的支持,让他也变成我娱乐房中一员必不可少的大将。
       这样说,碟机,游戏机,可以停用几天,但是芝杜不行,因为女王回家第一件事就是盘着她的大长腿葛优躺,开着芝杜刷抖音,真实吗?如今奈飞的支持,女王喜欢的李尸朝鲜什么的直接开芝杜一个设备就行了。
