[功放] 麦景图 MC3500 MKII真空管后级

21-11-12 10:12 2045 1 回帖奖励 |倒序浏览 |阅读模式

小uu 帖主

21-11-12 09:24

1969年以爱与和平之名举办的The Woodstock Festival(伍兹塔克音乐节)令人意外地让40万人拥入小镇加入这个长达四天、有32场演出的音乐活动,流行音乐史上许多赫赫有名的乐团与音乐人都参与了这场盛会。2019年在Woodstock Festival 50周年庆祝活动中,麦景图总裁Charlie Randall感受到麦景图 MC3500在这段音乐历史上的重要性,它就是当年在Woodstock音乐节演出现场驱动音箱阵列的大功率真空管功放,他想让这部50年前的名作复活,经过两年多的努力,麦景图在11月4日宣布将推出这款MC3500 MKII单声道真空管后级。

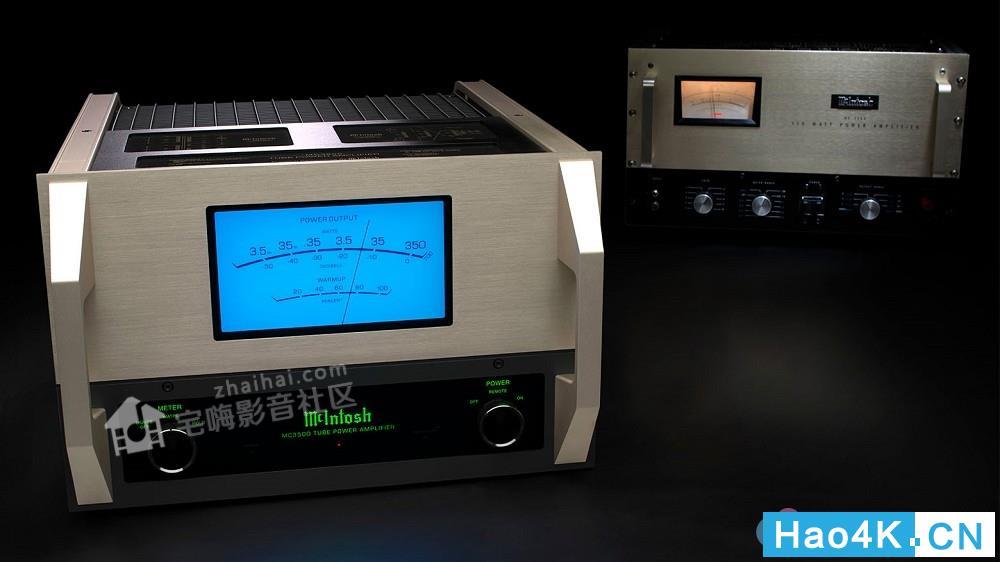

MC3500 MKII的双色面板是历史传承的设计元素(左前是MC3500 MKII、右后是MC3500),电路设计也有当年的精神:原始版本的MC3500是用6LQ6扫描管,当时这种真空管是用在电视机,麦景图拿它作高功率后级则是因为看上了它的高电流与耐用性。



虽说MC3500 MKII是单声道后级、[每部]仍重达54.9公斤!绝大多数真空管机输出功率要[破百]都不容易,MC3500 MKII则是在8欧姆、4欧姆与2欧姆输出的额定功率皆为350瓦,真的可以说是怪兽级的真空管后级了。

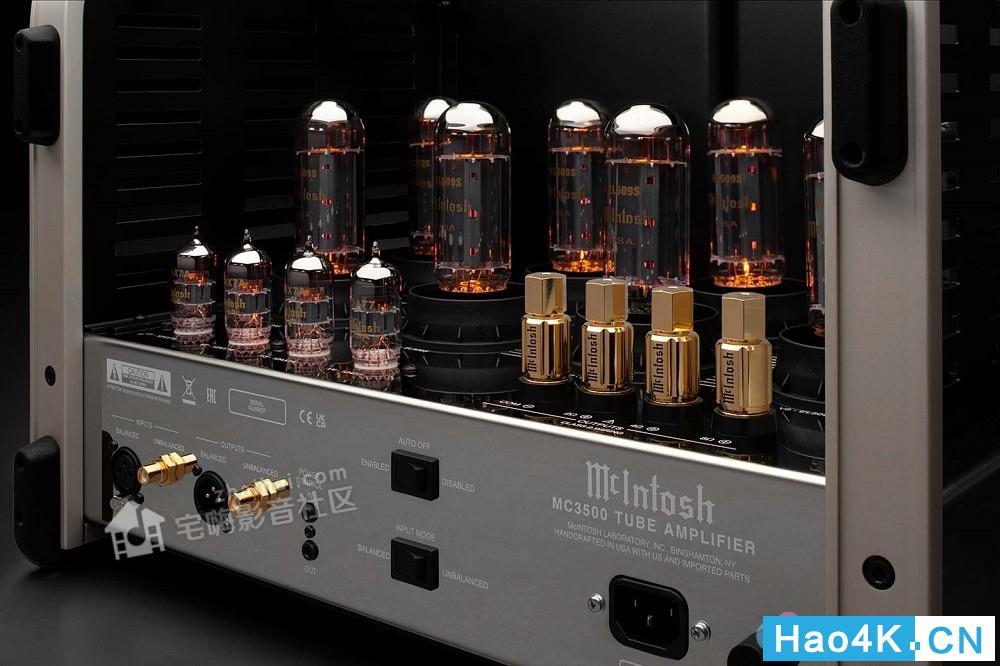

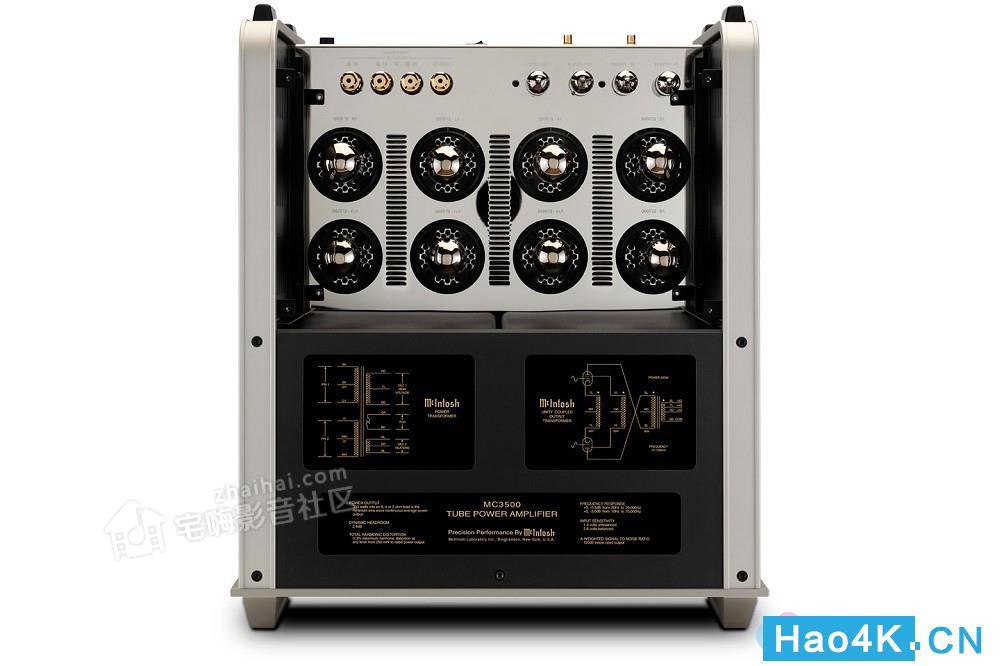

新款的MC3500 MKII则是使用8根EL509S束射四极管,它与当年MC3500使用的6LQ6有近似的特性,它相当强壮、屏流可以高到1安培以上(这在功率管并不多见),并且麦景图让MC3500 MKII比照当年的MC3500多使用一组回授电路来改善输出级功率管的线性。



MC3500 MKII与当年的MC3500一样采取四级放大,除了功率管的输出级以外,前面的三级是真空管机比较少见的全平衡放大结构:第一级是用12AX7作输入级的差动放大电路,第二级仍然是用高放大因数双三极管作电压放大,第三级则是用12AT7作为EL509S的驱动级。



麦景图还在MC3500 MKII这款真空管功放应用后来在自家晶体机开发的Power Guard专利技术,即时监控EL509S帘栅极的电流,若电流过高,Power Guard SGS就会机动降低输入信号,确保功率管的安全性与寿命,若超过安全限制则会关机。



麦景图 MC3500 MKII不仅是大功率真空管后级、也有历史纪念的目的,但它仍有符合现在玩家对于功放性能的要求:从250mW到额定的350瓦输出,本机的[最大]谐波失真仅0.3%且讯噪比高达120dB,频率响应20Hz至20kHz(+0,-0.5dB)、20Hz至70kHz(+0,-3dB),它的低失真、低噪音与宽频响应特性绝对是真空管后级之中的佼佼者。



麦景图原厂才刚刚发布MC3500 MKII的消息,目前已知要到今年(2021)12月才会在美国与加拿大上市,其他国家与地区将要等到2022年才会出货,目前也尚未确定这款新品会不会正式引进台湾。
