[功放] 教程:家庭影院后级功放接线方法

发表于 2022-06-07 12:58 29865 20 |只看大图 回帖奖励 |倒序浏览 |阅读模式

玩具人 帖主

2022-6-7 12:58

家庭影院后级功放该怎么接线?分享家庭影院后级功放的几种常见接线方法
家庭影院功放一般分为后级功放、前级功放与合并功放(也叫合并机)。合并功放就是前级后级的结合,前级功放的作用是吧信号做初步放大,调节音量的;后级功放则是前级功放的信号做大量放大来推动音箱。在同等级别下,肯定是分开购买前后级功放比合并功放效果更好,因为两者干扰更少,细节表现也更好。其实后级功放并不复杂,像这款超音后级,从后面看一共分成7个区域,7个放大通道,从前级过来的信号在上面的RCA或者XLR接口上连接 走一圈音效就被放大了,从下面的接线柱输出给音箱就可以。后级功放只负责放大,一进对一出,没有声道之分。

市面上的多数多声道后级功放也是大同小异,没有大家想的那么复杂

前后级功放分开有以下有两个优点:
1:用户可以有更多选择,通过更换前级玩出不同的声音风格,可玩儿性更高;
2:目前市面上的前级功放高度依赖电子芯片,技术更新迭代快,和手机差不多,用几年就过时了,而后级可以一直用下去,这样升级换代成本也比较小。
另外如果你想更好地玩出真正的家庭影院效果,迟早是要上后级功放的。

后级功放接线分三种
1、纯前级功放连接后级功放

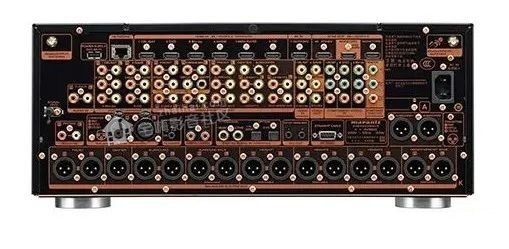

看到最下面那一排平衡输出接口(也叫卡农或者XLR)了吗,有的话我们优先用这种接口,抗干扰能力强,输出质量更好。

仔细看每个接口都有对应的声道名字,比如SURROUND L,就是左侧环绕声道,连接到后级的任意一个通道上,再接好对应声道的喇叭线即可。

FRONT R(前置右声道)、FRONT L(前置左声道)、CENTER(中置声道)、SURROUND R(右侧环绕声道)、SURROUND L(左侧环绕声道)、SURROUND BACK R(右后环绕声道)、SURROUND BACK L(左后环绕声道)、HEIGHT1 R(右前顶置声道)、HEIGHT1 L(左前顶置声道)、HEIGHT2 R(右后顶置声道)、HEIGHT2 L(左后顶置声道)、SW(低音声道),有源低音炮不需要接后级,它相当于自带了后级放大器。
需要注意的是,高阶后级会有两种输入接口,平衡和非平衡,上面会有个拨动开关,需要调到对应的位置。
前后级信号线都接好以后,还有一条联动控制线别忘了接。一般多声道家用后级功放都会有联动控制功能,并附赠一条下图这样的3.5mm公对公触发信号线(也有的是根据信号通断触发,就不用另外接了)。

一端连接AV前级的12V trigger out接口,另一端连接后级的trigger in接口,并把后级上的联动开关打到trigger档位,就可以实现前后级联动开关机,不需要另外手动操作后级开关机了。

2、带前级输出接口的合并功放连接后级功放
这样可以补齐中低档合并式功放推力太弱的短板,榨干它的前级处理能力。接法和上面的纯前级很相似,不过一般就没有平衡输出了,只能退而求其次使用RCA莲花头插口,家用环境短距离传输也没有大问题。首先找到你的功放屁股上PRE OUT(前级输出)区域,对应通道用优质的、屏蔽良好的音频信号线连接到后级,后级喇叭接线柱再连接对应声道即可,最后别忘了接联动线。

3、不带前级输出接口的合并功放连接后级功放

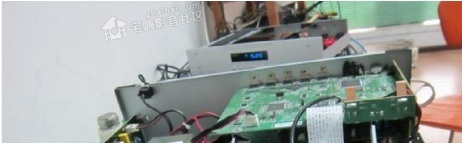

问题来了,大部分低端系列合并式功放是不带前级输出接口的,也想玩后级怎么办?其实也有办法,就是需要一定的动手能力(动手能力不强的话应该也想不到这种玩法……)。需要拆开功放,找到前级输出部分的线,接引线出来,然后断开机子内部的放大模块。这个需要懂电路,最好有售后维修手册或电路图。 后级功放怎么接线15.jpg

网上有卖改装套件甚至提供改装服务的,当然这个有风险,如果操作不当冒烟了,后果只能自己承担……

玩家庭影院的人都知道,天龙、雅马哈、安桥、先锋这四个日本品牌的机器几乎占据了整个AV功放市场的大半份额,因为他们在解码方面的确做的很好,于是在组建家庭影院的时候大家几乎都会选择这些品牌。但是,四五千元的AV功放只能算入门级,每声道的功率大致都在120瓦左右,这实在难以满足大部分人的需求,如果购买高一些级别的机器,功率虽然大了,但是价格也会高很多,比如安桥的9系列至少都要一万以上。
干是,将廉价的入门级功放改前级输出,用单独的后级放大器来准音箱,就成了不少玩家的更好选择。近年来淘宝网上也有不少人在出售套件,但是一方面需要玩家有这个动手能力,另一方面其提供的套件质量参差不齐,用户不好选择。

大家改装好以后,按照上面的方法把每个声道接好就行了。接入后级功放以后,电平增益会有改变,声音风格也可能会有变化,需要重新调试和校正一遍,最后就可以开始享受“涡轮增压”带来的极速震撼体验了
目前市面上常见可改前级输出的功放机型有:

先锋519/819/420/520/820
先锋920/1020
先锋321/421/521/821
天龙1311天
龙1611/1621
天龙1610
天龙1910
天龙1911/2311/1912
天龙1509/1709/1507
哈曼卡顿145
雅马哈:365/565/361/661/1065/1900/463/6140/6230
安桥508/507/608/606/806/807/905/605/875506

请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复

使用道具 举报

全部回复20

flytosun 2022-6-7 14:20 显示全部楼层

flytosun 2

2022-6-7 14:20

很详细的说明,非常实用,现在就是准备买个后级体验一下,联动线提醒得非常好
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 反对

使用道具 举报

静风JF 2022-6-7 14:59 显示全部楼层

静风JF 3

2022-6-7 14:59

不懂就问,为什么第二部分提到的,它怎么不直接给个HDMI输出给后级呢?那么多的莲花插口多麻烦啊而且费用也多了很多
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 1 反对 0

使用道具 举报

openmj 2022-6-7 16:18 显示全部楼层

openmj 4

2022-6-7 16:18

楼主辛苦了,谢谢楼主发精彩分享! >_<......
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 1 反对 0

使用道具 举报

hnmcsky 2022-6-7 17:22 显示全部楼层

hnmcsky 5

2022-6-7 17:22

谢谢编辑楼主分享。
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 1 反对 0

使用道具 举报

Millennium 6

2022-6-9 15:28

感谢楼主分享
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 1 反对 0

使用道具 举报

liu2316189 2022-6-14 10:16 显示全部楼层

liu2316189 7

2022-6-14 10:16

厉害,虽然不太看得懂,但是,学习了。
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 1 反对 0

使用道具 举报

kennyzyl 2022-6-14 17:20 显示全部楼层

kennyzyl 8

2022-6-14 17:20

联动线是什么用处?我的后级好像没有联动线的接口!
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 1 反对 0

使用道具 举报

强哥xu 2022-6-14 18:47 Hao4K手机版 显示全部楼层

强哥xu 9

2022-6-14 18:47

静风JF 发表于 2022-06-07 14:59
不懂就问,为什么第二部分提到的,它怎么不直接给个HDMI输出给后级呢?那么多的莲花插口多麻烦啊而且费用也多了很多

hdmi和光纤输出的都只能是数字信号,而所有的后级功放都只放大电流,去推音箱,而不带dac做数模转换。
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 反对

使用道具 举报

强哥xu 2022-6-14 18:54 Hao4K手机版 显示全部楼层

强哥xu 10

2022-6-14 18:54

kennyzyl 发表于 2022-06-14 17:20
联动线是什么用处?我的后级好像没有联动线的接口!

联动字面已告知你了,就是前级和后级联动。连上这根线,你打开或关闭前级,后级也相应同时打开或关闭。
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 反对

使用道具 举报

taoym001 2022-6-15 21:17 显示全部楼层

taoym001 11

2022-6-15 21:17

感谢楼主分享,受教了
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 反对

使用道具 举报

ynhhzjq 2022-6-18 05:43 Hao4K手机版 显示全部楼层

ynhhzjq 12

2022-6-18 05:43

这台后级功放要多少米?
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 反对

使用道具 举报

凉拌鱼腥草 13

2022-6-18 09:20

每天学习一点,好让自己以后少踩点坑
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 反对

使用道具 举报

qc1864 2022-6-21 14:46 Hao4K手机版 显示全部楼层

qc1864 14

2022-6-21 14:46

虽然不太看得懂,但是,学习一下
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 反对

使用道具 举报

rfq84937893 15

2022-6-24 10:13

正需要,我是马兰士7013.准备入手天逸7300PA , 这款后级怎么样啊? 听说有电流声,值得吗?
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 1 反对 0

使用道具 举报

旭日 2022-6-25 11:38 Hao4K手机版 显示全部楼层

旭日 16

2022-6-25 11:38

第一种接线方式,距离不是太长也可以不用平衡接口,用带屏蔽的莲花头线一样。平衡线的好处是长距离抗干扰好,并不能提升音质。期待有人做对比。
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 1 反对 0

使用道具 举报

老老黑 2022-6-27 22:46 显示全部楼层

老老黑 17

2022-6-27 22:46


感谢楼主分享
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 1 反对 0

使用道具 举报

ddtgps 2022-6-29 11:56 显示全部楼层

ddtgps 18

2022-6-29 11:56

非常实用。。。。。支持分享。。。。。。
请为对你有帮助的帖子或回复点支持,并为热心发烧友与优秀内容评分给予鼓励。 评分免费>
回复 支持 1 反对 0

使用道具 举报
