有些人在选择投影仪时不太注意镜头偏移或镜头移位。他们要么根本不考虑它们,要么只是认为如果他们必须倾斜投影仪以指向屏幕,他们将依靠梯形失真校正来调整图像。但是,有充分的理由避免梯形失真校正(稍后会详细介绍),更好的策略是首先选择具有偏移或镜头移位的投影仪,不需要从计划的安装位置进行梯形失真调整。

了解投影镜头偏移和镜头移位,怎么用

了解投影镜头偏移和镜头移位,怎么用


不幸的是,解码移位和偏移规范可能是一个挑战。这些应该告诉你可以或必须将投影仪放置在相对于屏幕的位置(无论是向上、向下、向左还是向右)以避免梯形失真校正。但规格往往会产生误导或混淆。

一个主要问题是投影机制造商之间没有描述任何一种的标准。例如,镜头偏移量告诉你镜头(以及图像)从一个算作 0% 的位置偏移了多远。因此,如果将 0% 定义为镜头中心线与图像底部平齐的点,则 10% 的偏移量将使图像底部比镜头中心线高 10% 的图像高度。例如,对于 50 英寸高的图像,这将高出 5 英寸。(作为参考,100 英寸对角线、16:9 的图像是 49 英寸高。)

你遇到的问题是不同的制造商从不同的起始位置测量偏移量。一些制造商称之为 10% 偏移,其他制造商称之为 110%(从图像顶部测量)或 60%(从图像水平中线测量)。还有其他制造商给出不同的数字。在不知道 0% 位置(即起点)在哪里的情况下,偏移量规范不会告诉你任何信息。

通过提供的实际偏移量或偏移量所需的所有信息来解决这个问题。但是,如果你不完全熟悉其中一个或两个功能,或者你习惯于使用不同的方式来描述它们,可能是在评论中的评论翻译成更好地了解你可以在哪里使用并放置投影仪。

1、镜头移位和镜头偏移有何不同?
从基础开始:镜头移位和镜头偏移是不同但相互关联的功能。不幸的是,从名称上看差异并不明显,因此如果你对两者都不熟悉,它们很容易相互混淆。简而言之,所有投影仪都有镜头偏移,即使该偏移为 0%。镜头移位仅在某些投影仪上可用。它的本质是让你改变偏移,给投影机一个偏移范围(虽然它通常不这么称呼)而不是一个单一的固定偏移。

谈论镜头移位的一个复杂因素是它有垂直和水平两种版本,并且试图同时讨论这两种版本会使句子变得复杂。垂直移动上下移动图像。水平移位左右移动。许多投影仪两者都提供,但垂直移位本身也很常见。为了使讨论更容易理解,将首先讨论偏移,然后仅讨论垂直移位,最后再讨论水平移位。
偏移量始终是垂直的,更准确地说,没有理由不能用固定的水平偏移来制造投影仪,但不记得曾经见过这样的投影仪。同样的评论适用于没有垂直移位的水平移位。

2、为什么要关心镜头移位和偏移?
大多数投影仪提供 +/-30 度或更大的梯形失真校正,如果你最终倾斜投影仪以将其对准屏幕,则可以使图像平整。因此,你可能会合理地想知道为什么镜头移位或偏移很重要。有两个关键原因。

首先,使用梯形失真校正会降低图像亮度。该功能通过映射图像中的像素以仅使用部分成像芯片来工作。穿过(对于 LCD)或从(对于 DLP 和 LCoS)未使用的芯片部分反射的光线不会进入屏幕,光线越少意味着图像越暗。
更大的问题是重新映射图像中的像素会产生伪影。当视频源设置为投影仪的原始分辨率时,它会在原始分辨率(例如 DLP 芯片上的镜子数量)和图像中的像素数量之间提供一对一的匹配。将图像重新映射到小于整个芯片的任何东西都会失去一对一的匹配,例如,在百叶窗中间隔很近的板条的场景中,它可以显示为莫尔图案,或者在墙纸或衣服中重复图案。

将投影机放置在可以直接指向屏幕而不倾斜的位置可以避免这两个问题。为此,必须了解投影机在考虑固定镜头偏移以及任何镜头移位功能调整偏移的能力后需要放在哪里。梯形失真校正最好在你别无选择时保留。

3、仅带镜头偏移的投影仪
对于没有镜头移位的投影机,如果你知道偏移量,你可以轻松判断投影机是否可以放置在屏幕上方、下方或屏幕中间的某个位置,而无需通过查看偏移百分比来倾斜它。但要做到这一点,你需要知道 0% 偏移位置是如何定义的,偏移是向上还是向下移动图像,以及方向(向上还是向下)是基于投影仪正面朝上放在桌子上还是倒置在天花板或壁挂架上。

一个带有图形的示例应该有助于说明这一点。偏移量以图像高度的百分比来衡量。因此,如果投影机要正面朝上,偏移量会使图像向上移动,与 0% 偏移量相比,偏移量 10% 会使图像偏移量高出 10%,或者对于 100 英寸高的图像而言高出 10 英寸。

到目前为止,一切都很好。但你也得问,10英寸比什么高?这就是知道 0% 位置的地方。如果将 0% 定义为使镜头的中心线位于图像的底部,则 10% 的偏移量会将图像的底部定位在镜头中心线上方 10 英寸处,如图所示图1。

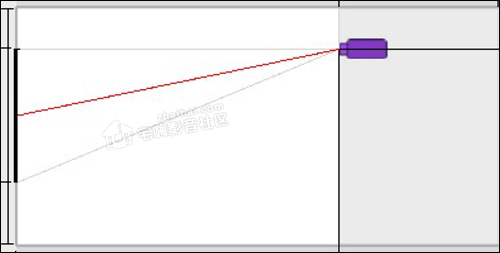

图 1:当 0% 偏移定义为镜头中心线与图像底部齐平时,偏移 10% 的图像位置(由粗黑线指示)。

另一方面,如果将 0% 定义为镜头中心线位于图像顶部,则相同的 10% 偏移将使图像顶部位于镜头中心线上方 10 英寸处,而底部位于其下方 90 英寸处,如图 2 所示。


图 2:当 0% 偏移定义为镜头中心线与图像顶部齐平时,10% 偏移的图像位置。

这里的重点是,如果你知道偏移量、基于投影仪正面朝上或倒置的方向以及如何定义 0% 偏移位置,你可以相当容易地确定投影仪的位置必须相对于屏幕以避免需要梯形失真校正。

4、参考网站镜头偏移帖子
在宅嗨网的文章中,详细描述了如何测量偏移量,因此不必做出假设。几乎总是用投影仪正面朝上来描述它,并说它是基于将投影仪放在桌子上。如果用天花板安装的投影仪给出偏移量,那另外再说。

在大多数情况下,给出从图像底部测量的偏移量,通常会说“图像底部比镜头中心线高(或低)10% 的图像高度”。
在某些情况下,使用不同的参考点更直接。例如,“镜头中心线位于屏幕中线”描述的偏移与“图像底部在镜头中心线下方 50% 的图像高度”相同。然而,第一个版本更容易描绘,无需考虑。

口头描述将是一些人需要描绘图像相对于投影仪的位置并决定偏移是否适用于他们想要的设置的全部内容。其他人可能更喜欢画一张简化的图片,这样他们就可以一眼看到设置的样子。
另一种选择是使用大多数制造商提供的投影仪计算器,其中许多包括显示投影仪和图像定位的交互式图表。在上面使用的图形,以及整个讨论中的类似图像,都是从BenQ 投影仪计算器捕获的图像,被裁剪以仅显示页面的相关部分。

5、将镜头偏移与投影仪定位匹配
无论喜欢使用数字还是图像来解释对镜头偏移的描述,都有一些经验法则可以确定哪些偏移最适合常见的投影仪放置。以下示例中的所有偏移均基于投影仪放在桌子上,因此正数表示图像高于 0% 位置且投影仪正面朝上,负数表示图像较低。在所有情况下,0% 偏移都定义为镜头的中心线与图像底部平齐。

大约 -50%(即向下 50%)或更大范围内的偏移对于将投影仪放置在房间后面的书架上是不错的选择。需要的具体偏移量取决于天花板高度、可用书架的高度、屏幕尺寸以及将屏幕放置在墙上的高度。但是,一般来说,你需要至少 -50%(下降 50%)的偏移量,并且书架越高,需要的幅度就越大。图 3 显示了基于不同偏移量的投影仪的两个可能位置,同时保持屏幕的相同位置。


图 3. 如上图所示,根据此处使用的定义,-50% 偏移适合将投影仪放置在房间后面相对较低的书架上。较高的书架需要较大的偏移量,如底部图像中 115% 的偏移量。

将投影仪放在桌子上时,0% 到几个百分点(大约 0% 到 5%)和更高的偏移量是最合适的。如图 4 所示,对于坐在桌子上的投影仪,零到小的偏移与安装的屏幕配合得很好,因此底部边缘与镜头中心线的高度基本相同。
图 4. 零到几个百分点的偏移在桌面上效果很好。
一个小的偏移量也可以与投影机倒置在天花板上使用。但是,如图 5 所示,安装架需要一根延长杆来降低它,因此图像的顶部不在天花板上(图片中的顶部灰线),即使这样,也可能需要安装屏幕比你可能喜欢的更高。


图 5. 零到百分之几的偏移需要在支架上进行扩展,以充分降低投影仪,使图像顶部不会太靠近天花板。

更大的偏移量。正如你从 0% 到 5% 偏移量的图形中可能看出的那样,稍微大一点的偏移量(最多 20% 左右)也是将投影仪放置在桌子上的不错选择。主要区别在于偏移百分比越大,图像越大,表格必须越低。对于 50 英寸高的图像(即 16:9 的对角线为 102 英寸),20% 的偏移转换为图像底部下方 10 英寸的镜头中心线。对于 100 英寸高的图像(16:9 的 204 英寸对角线),它将在底部下方 20 英寸处。你显然需要避免需要将投影仪放置在地板以下的图像大小和偏移的组合。

高达 20% 或更多的偏移量也是将投影仪安装在天花板上的不错选择。与 0% 的偏移相比,它们可以消除在具有典型天花板高度的房间中对延长杆的需求。在这里,最大可用偏移也部分取决于图像的大小,天花板高度而不是地板限制了你可以使用多大的偏移。

6、获得正确的数字
这些经验法则以及随之而来的图形应该能让你很好地了解可以在给定偏移量下放置投影仪的位置。为了更好地确定位置,你可以根据你拥有的屏幕尺寸以及它在墙上的位置等细节进行数学计算,或者按比例绘制图片。但是,如前所述,大多数制造商都提供可以为你完成工作的投影仪计算器。

例如,在本次讨论中用于图形的 BenQ 计算器可让你输入房间大小(包括天花板高度)、投影仪型号(仅适用于 BenQ 型号)、屏幕尺寸和屏幕位置。然后它会计算投影仪位置的正确测量值。你还可以交互调整信息。例如,如果你更改屏幕尺寸,则会重新计算所有其他数字。大多数制造商的计算器都是类似的。(当然,如果你只需要特定屏幕尺寸的投射距离或距离范围, ProjectorCentral 的交互式计算器也可用于大多数投影仪型号。)

重要的是要知道,即使在做了数学计算之后——或者让网站为你做——定位仍然只是近似的,所以一旦你手头有投影仪,你可能不得不调整它。任何给定单元的偏移与其规格的匹配程度取决于装配线允许的公差。最近平台的一台投影机的偏移规格(正如在此处定义的那样)为 16% +/-6%,这意味着任何实际单元的偏移可以在 10% 到 22% 之间。一些制造商在其规格中列出了公差范围。

7、具有垂直镜头移位的投影仪
充分了解镜头偏移如何确定投影机的最佳定位后,你还了解了解垂直镜头移位所需的一切。由于垂直移位只是向上或向下移动偏移量,因此所有相同的信息都适用。
与镜头偏移一样,在评论中详细描述了垂直偏移,因此你可以在需要时计算偏移范围或绘制图片以便将其可视化。适度镜头移位的典型描述可能是这样的:“投影机正面朝上,图像的底部可以在任何地方,从镜头中心线到其上方图像高度的 15% 左右。”

一些投影仪提供更大的移位,具有定义的中性点,在该中性点移动时,电动移位通常会暂停。这通常是——但不总是——中点。在这种情况下,可能会描述该位置的偏移量,然后给出从该点向上和向下的范围作为图像高度的百分比。无论如何描述它,都需要确定偏移范围的顶部和底部的偏移量,然后确定该范围内的任何偏移量是否可以让你将投影仪定位在你想要的位置。
与镜头偏移一样,镜头移位范围因单位而异。但是,除非你指望将投影仪定位在需要范围的一个或另一个极端的位置,否则变化无关紧要。还要注意,即使是很小的镜头移位也可能对将投影仪安装在天花板上特别有帮助。它们让你在安装支架时不那么精确,并且仍然避免不得不倾斜投影仪来瞄准屏幕。如果你要升级到新的投影仪,它们还可以让你使用已安装的支架而不需要梯形失真校正,或者不必移动它。

8、具有垂直和水平镜头移位的投影仪
水平镜头移位提供与垂直镜头移位相同的设置灵活性。它可以让你向左或向右移动图像,而无需旋转投影仪,因此你可以将投影仪放置在偏离屏幕中心的位置,并且不需要水平梯形失真校正。
在评论中将水平偏移描述为屏幕中心线左右屏幕宽度的百分比,通常会说“从中心位置测量的水平偏移是图像宽度的 +/- 20%”。对于 100 英寸宽的图像,这将转化为能够将图像从一个极端移动到另一个极端总共 40 英寸。

同时具有垂直和水平镜头移位的一个显着复杂情况是它们通常会相互影响,因此当你接近垂直范围的极限时,可用的水平范围会变小,反之亦然。这意味着你可以移动镜头、图像和投影仪位置的区域不是如果你可以将任何设置用于任一移动,而将任何设置用于另一个移动,你将获得的矩形。
同样重要的是要知道范围的形状对于不同的投影仪型号是不同的。图 6 显示了一些可能性,从一种看起来像一个切角的矩形,到一种切角太多以至于看起来更像一个停车标志的一种,再到另一种看起来像一个粗箭头指针的可能性。


图 6:垂直和水平镜头移位区域的组合范围的多种可能形状中的三种。

不幸的是,没有简单的方法来描述组合的水平和垂直镜头移位的整个区域,以便让你计算所有可能的位置。这限制了在对这两种转变如何相互作用的评论中给出一般性描述。
在大多数情况下,这足以告诉你投影机的镜头移位是否足以让你将其定位在你想要的位置,而无需使用梯形失真校正。如果不是,最好的策略是访问制造商的网站并寻找可以为你提供所需详细信息的投影仪计算器。如果你在网站上找不到答案,请在购买前询问经销商,并确保你从经销商处购买,如果镜头移位不适合设置,则可以轻松退货。

归根结底,这一切的教训很简单。镜头偏移和镜头移位很重要。如果你想要最好的图像质量,你需要避免使用梯形失真校正。为了避免不得不使用它,你需要考虑镜头偏移、镜头移位以及计划如何定位投影仪,这是购买决策的重要组成部分。

9、投影镜头偏移和镜头移位常见问答
使用“太多”镜头移位是否有负面影响?它不会/不会导致边缘聚焦和亮度均匀性问题吗?
在镜头移位的极端情况下可能出现的聚焦和均匀性问题是需要注意的,但不是非常担心。这取决于具体投影机的设计,以及镜头移位功能是否真的允许你在这些问题发生之前将图像移到可接受的范围之外,或在此基础上停止。但在实际操作中,这很少会成为一个问题。设计良好的投影机通常都在这个边界内,有些(通常是价格较高、光学性能较好的投影机),甚至可能允许你在正常范围之外移动,以处理极端的放置条件,但会将其指定为 "扩展范围 "的移位,从而提醒你在这些外部极限有一些图像退化的风险。


投影仪现在将该功能称为“数字镜头移位”。这与能够用杠杆移动组件有什么不同?对画质的影响是一样的吗?还是数字意味着退化?
数码镜头移位以及数码变焦已经出现了一段时间,但通常作为光学变焦和镜头移位的补充。当你机械地移动镜头元件以实现变焦和移位时,就像使用光学变焦/移位所做的那样,您没有使用任何会降低图像质量的电子处理。将数字镜头移位或变焦作为一项新的强大功能“推广”的投影仪实际上是在宣传制造商选择廉价而不包括光学变焦和移位。在设置任何投影仪时,最好不要使用任何数码变焦、移位或梯形校正。

使用垂直和水平镜头移位会影响投射距离吗?
使用垂直和水平移动不应该影响投射距离。恐怕只有缩放调整或将投影仪移离屏幕更近或更远才能做到这一点。如果您确实将投影仪垂直或水平移动离轴,则会引入梯形失真,这会使图像在顶角(产生完美的梯形)或仅在左上角和右下角(对于不规则梯形)。但是,通常无法通过梯形校正或 4 角校正来进行校正,这可以将角拉入但不会将它们推到光学元件不足的边界之外。数码变焦或许可以做到这一点,但任何这种处理都会降低优质投影仪的图像质量。
