166版madVR动态色调映射与HDR直通切换对比展示

madVR的hdr Measure版本基本上两三个月就要过期，我嫌麻烦所以最近这一年几乎都没去折腾，但鉴于论坛又开始对此有所争议，故再次出手进行测试和验证。

我大致参考了一下老外论坛一些大神的设置，然后编写profiles对一些重要选项进行反复对比和测试，确定了以下的设置，注：此设置仅针对我用了近五年累计1.6W小时的老索尼OLED


一、output video in HDR format究竟要不要勾？
其实madVR的动态色调映射有两种玩法：一种是不勾即转sdr，一种是勾即HDR输出，我之前也是一直不勾的，因为之前的远古版本勾了和HDR passthrough没啥差异，但这次的166版我测试下来有不小的改进，勾后再通过上图的一些设置能最大限度的接近HDR直通的光感，且还能保留超过硬件能力的高光细节，其效果远比Sony新电视机的“首选渐变”色调映射方式要好，那个是液晶党最喜欢挂在嘴边的：晴天变阴天的最大元凶！

二、display peak luminance (nits): 究竟应该怎么填？
这个和上面的（一）有关，如果你在上面勾了HDR output，那么你应该通过切换对比HDR直通和动态色调映射，然后找到最贴近HDR直通光感的同时又能稍稍兼顾高光细节的一个数值，很多新人按照字面意思将其理解为显示设备的峰值亮度，这是不准确的，因为HDR电视机有全屏亮度，有2%、10%、25%、50%的窗口亮度，另外还有可持续亮度和短时间亮度之分，而且其亮度差异是非常大的，那么你填哪个呢？所以需要你自己测试对比后再去填写才是最科学的！
另外如果你在上面勾了HDR output，你填写的这个值越高，则屏幕亮度也越高，其同不勾的设置正好是相反的！

三、其他一些设置的简单理解
1、use AvgHighLights celling：这个会增加整个屏幕的平均亮度，主要是影响中间亮度值的一些事物，值越低就越亮
2、use TM curve：选择mars或mercury不会产生闪屏现象，选择saturn会产生闪屏，选择mars会稍稍提亮画面的平均亮度
3、clip Y和limit HSTM，我无法通过字面来理解，但是勾选后能稍稍改善一点点高亮场景的高光细节

接下来我用录屏这种最真实的论证方式来给大家做个简单的展示（来回切换对比）


上传B站后压缩的还是非常厉害的，都压出色彩断层了，要看原汁原味的请通过网盘下载后观看：

链接：https://pan.baidu.com/s/1yHNg1_pyCol2rZfe54OCMw
提取码：8888

很多人都会对PC播放的高端应用有抵触心理，因为不可控因素太多了，但其实只要你勇于且善于去做尝试，这些都不难的！

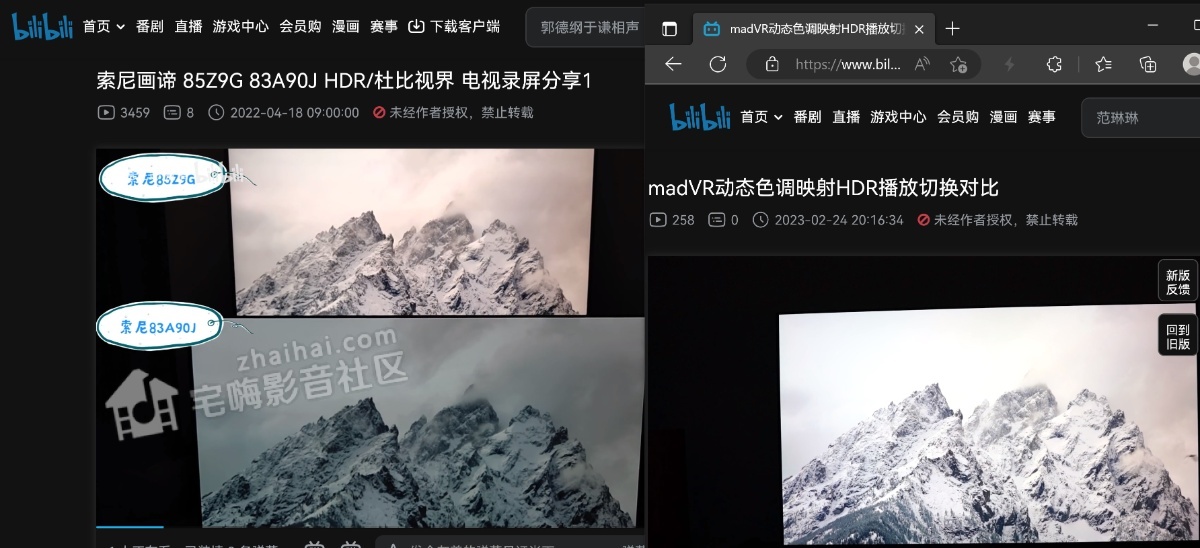

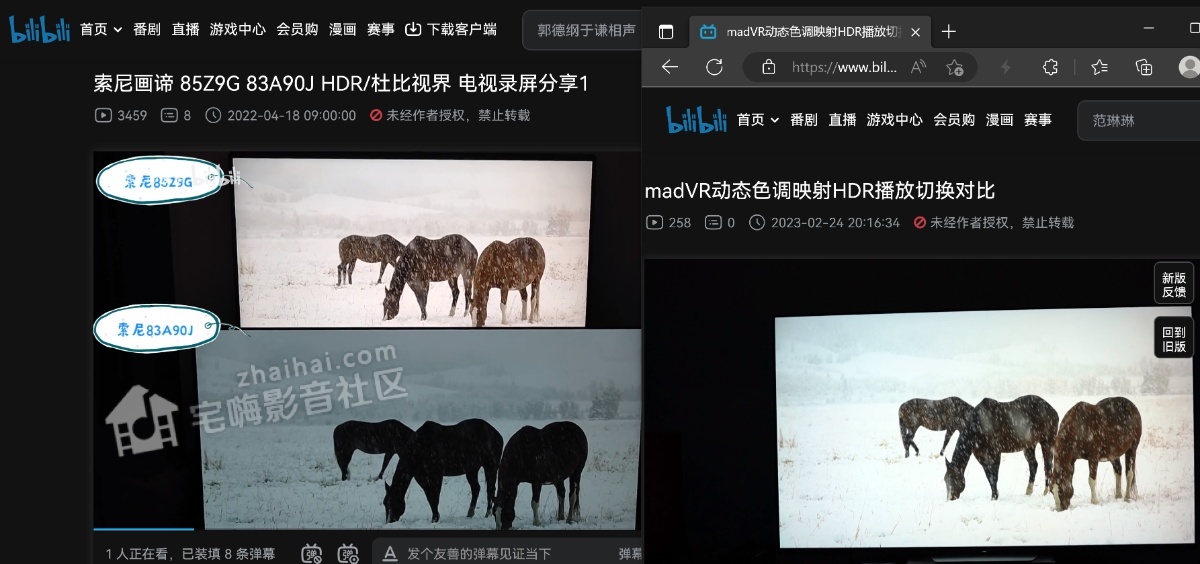

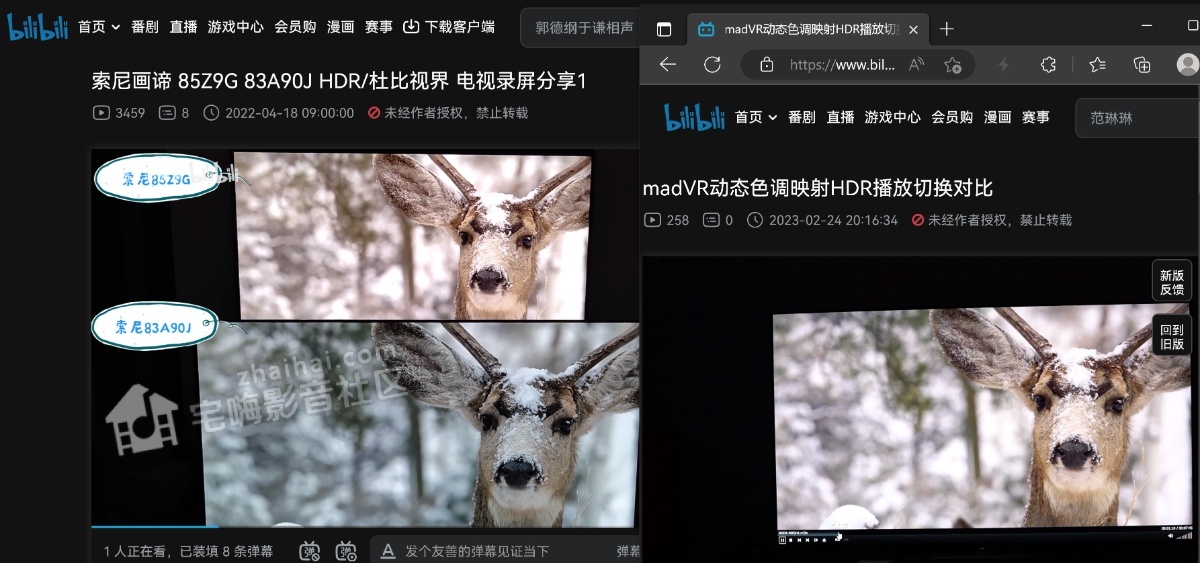

我录屏相机的曝光参数是光圈3.2 ISO160 快门1/30，有相机的朋友可以自行了解一下其曝光水平，绝对没有拉高曝光，而我录屏的这段视频有不少超高亮的场景，再加上相机是搁在活动桌和键盘放一起，我键盘一敲就会震动，会有点脱焦（老相机没防震功能），但是不妨碍看其光感表现，对比一下A90J+OPPO碟机+杜比视界（4000nit），A90J的晴天变阴天是不是就很可笑了：

忘了说了：测试视频是4000nit的HDR制作标准（有大量的超高亮场景），录屏中也有展示，这个是无法作弊的！
事实胜于雄辩，但也要是事实才行哦！至于那些玩手机美颜屏摄对比的，那是纯粹的自我陶醉或忽悠新人小白！

我的这个录屏可是有技术含量的：
1、录屏中有展示视频的相关信息，所以4000nit HDR视频源是确定且唯一的，另外视频信息界面可以作为曝光的参照物，整个界面和字没有完全高光爆掉说明我相机录屏锁定的曝光没有刻意提高，当然我也没有刻意压低（HDR激活时，电视机的所有亮度会自动打到最高）
2、录屏中有高亮、中亮、低亮及各种丰富色彩的场景展示，每个场景都有HDR直通和动态色调映射的切换对比，从而验证我对于新版动态色调映射的结论
3、提供原始录屏的网盘链接，完全撇除后期合成和PS的嫌疑，目前世界上还不存在对视频进行后期修改还能不留下痕迹的操作！

下面这段是madVR作者本人对色调映射算法一些讲解：

马德希 说：
madVR的色调映射是这样的：如果你实际上告诉madVR你测量显示器的正确峰值尼特值，那么较低尼特范围内的所有像素（理想情况下从0-100尼特）都会绝对完美地显示，就像真正的10，000尼特显示器显示它们一样。色调映射仅从高于此较低尼特范围的位置开始。但是，我们不能简单地从 0 压缩突然跳到强压缩，因此色调映射曲线需要平滑地开始，否则图像会得到一些不自然的剪切外观。实际上，如果将 madVR 的峰值亮度值设置为 200 尼特，色调映射曲线将开始以 23 尼特的速度压缩像素。如果将 madVR 的峰值亮度值设置为 400 尼特，则色调映射曲线将在 75 尼特处开始压缩。

当然，与平板显示器相比，投影仪相当暗淡。因此，如果你真的告诉madVR你测量的正确尼特值，色调映射将非常繁重，你会失去很多高光细节。因此，自然而然地，您会假装您的投影仪具有比实际更高的峰值亮度能力。如果你这样做，色调映射会稍微放松一点，但整体图像（包括低端范围！）将比UHD蓝光光盘编码要求的更暗。

这可能解释了为什么您对 200 尼特或 400 尼特设置不满意？我想您真正想要/需要的是一些棘手的色调映射曲线，它不会像数学上应该的那样压缩高光，同时确保完全按照UHD光盘的要求再现低端？我们在这里接近不可能的事情：由于您的投影机非常暗，因此需要大量压缩。那么我们应该在哪里压缩呢？如果输入测量的尼特值，则为顶端（如果严重压缩）。你不喜欢这样。如果输入的尼特值远高于测量值，则底端会变得太暗（=在某种意义上压缩）。你不喜欢这样。因此，如果您不喜欢在顶端而不是在底端压缩，那么应该在哪里压缩？我想我们可以尝试使色调映射曲线更平坦，这样它在中音范围内压缩得更强烈，而在顶级范围内压缩得更不强烈，但这样做可能会让图片失去一些生命......

无论如何，这里有一个快速测试建议：madVR的“对比度”滑块是线性光S曲线伽马修改。因此，您可以尝试启用伽马处理，使用 400 尼特来减少压缩，然后使用对比度滑块“帮助”低端。也许这更符合你的喜好？不过，这样做将偏离madVR色调映射曲线的科学方法。但我想通过输入高于测量的峰值尼特值来欺骗 madVR 已经摆脱了科学，无论如何......

楼主对电脑播放这块研究的太有深度了，这种有深度的赞文太难得了。

mashi做再牛在中国的大师，大神眼里都是垃圾，因为他让这些大神手里的设备变得不那么牛了，所以mashi的东西就是垃圾

whindson 发表于 2023-2-25 19:35
mashi做再牛在中国的大师，大神眼里都是垃圾，因为他让这些大神手里的设备变得不那么牛了，所以mashi的东西 ...

呵呵，这不手机美颜后期大湿马上就跳出来要献丑了！

实测开启output video in HDR format后，shadow recovery的影响近似于无，这点还是比较让人遗憾的，HDR的暗部亮度通常会压的远比SDR要低，所以需要暗部提亮还是不开启output video in HDR format，然后在display peak luminance (nits)中设置一个较低的值，比如50nit

为什么我开了win10的hdr功能后 在madvr里调节楼主说的这些都没有变化

非常不错

liyang1300 发表于 2023-2-27 12:27
为什么我开了win10的hdr功能后 在madvr里调节楼主说的这些都没有变化

WIN10 不建议强开OS HDR，我是从来不用的，历来都是用显卡HDR API来自动激活HDR播放的。

我的显示器 提示我打开hdr 不然画面发灰

liyang1300 发表于 2023-2-28 11:37
我的显示器 提示我打开hdr 不然画面发灰

电脑显示器？HDR播放涉及到显示器的色域转换和色调映射算法，目前HDR电视机在这方面要远比电脑显示器专业的多！除非你用的是苹果XDR之类专业电脑显示器。

no compr limit按照字面解释是多少nit亮度下不做压缩或者说不改变PQ曲线，但实际上正如3楼madshi本人所说的：要确保映射曲线的平滑性，实际上不可能在具体的某个点上做改变，所以这个设置我在勾选HDR OUTPUT时用各种亮度场景进行测试，几乎毫无任何效果！和shadow recovery一样，也是中看不中用的设置项，放个0值索性不用便是！

liyang1300 发表于 2023-2-28 11:37
我的显示器 提示我打开hdr 不然画面发灰

你用的播放设备是不是也是笔记本？

十多天过去了，OPPO碟机加杜比视界有一个敢站出来录屏来被吊打的吗？

友情告知：用移动版缩水30系N卡的笔记本玩家，是无法正确且完美的自动激活显卡HDR api来播放HDR视频的，目前最完美的PC hdr视频播放显卡：10或20系御三家的旗舰显卡加特定驱动！这个大家看我的录屏，随意拖动播放条就可见分晓！

use shadow recovery only if at least ？% below ？nit，这个在激活output hdr format后也是近似于无效的选项，虽然看上去很有技术性！
所以光看字面解释，自己不动手去比较，永远不知道实际的效果为何！
