[胆石机] 胆机DIY-纯六FU50单端初装渐成

    [复制链接]

发表于 2023年03月12日 02:16 164406 40 来源:高级Hi-Fi> 胆石机 |只看大图 回帖奖励 |倒序浏览 |

ronda2009 帖主

2023-3-12 02:16

2022年忙碌的一年,自打madvr研究完就觉得其实也没什么难的,从忙碌的工作到年底家里添丁,简直是应接不暇,但对于爱折腾的爱好仍然是不能平静的。
近一年的研究,有所小成就,还是喜欢这个论坛,想来与大家分享。

2022年喜得一批电子管,从此进入了研究胆机的世界。2022年隔离期也正好是研究的好时间,在工作室休息之余也正是实践的好地方。

关于胆机,先不评价到底好坏,因为各有所好,胆机DIY的成功是有很大的成就感的,这是其他事情无法带来的感受。另外我在查阅资料的时候看到这样一段话,我觉得评价胆机还是比较中肯的,以5000块功放为界限,如果你确实喜欢这种工业化的风格,小灯泡的样子,在比较小的听音环境、长期比较小音量的听歌,胆机确实是一个不错的选择,但如果你有较大的听音环境,长期可以较大音量的听歌,而且功放的预算确实已经超过了5000块,那么可以不选择胆机了,比胆机优秀的石机有很多。第二你是DIY发烧友,就这一条,你就可以尝试胆机DIY,胆机的电路图还是非常简单的,而且发烧友小圈子里现在也有比较成熟的电路图可以试玩,当你成功了开声的那一刹那,你听到的音乐真的不是一般的功放能够比得上的。

开始炫技吧。
2022年第一台鸡窝机6J1+6P1,胆味儿十足。

我相信每一个胆机DIY的发烧友都做过6J1+6P1的组合。
这个图纸还是比较准确的。

这个图的电源部分是二极管整流(非胆管),也就是石整流后,供给6J1前级和6P1后级。

有了这个成功的实践,便开始想干更大的了,搜罗搜罗手里的胆管还有很多,前级管6N1、6N3、6N11、6J1、6J4、6J9、6J4P、6J8P,后级管比较好的还有FU50,整流管5Z3P,想想怎么才能都用上。于是到处搜罗图纸,还买了3本书来学习,其中一个1块2毛钱,63年出版的《常用电子管电路手册》,还从网上找到了67年的电子管手册4本,有了这些工具书真是帮了大忙了。
购回此书,赶紧签上自己的印记闲章,如意、雅趣。
做好标签,方便翻阅。

搜索和学习过程中,无意发现了隔壁HIFIDIY论坛发布了纯六FU50,经过仔细研究,这不正是我想要的胆机平台嘛,可以替换很多很多种类胆管,而且电路图算是成品,所以可以尝试。经过再三考虑,可以做一台较为成品的胆机给自己以后使用。

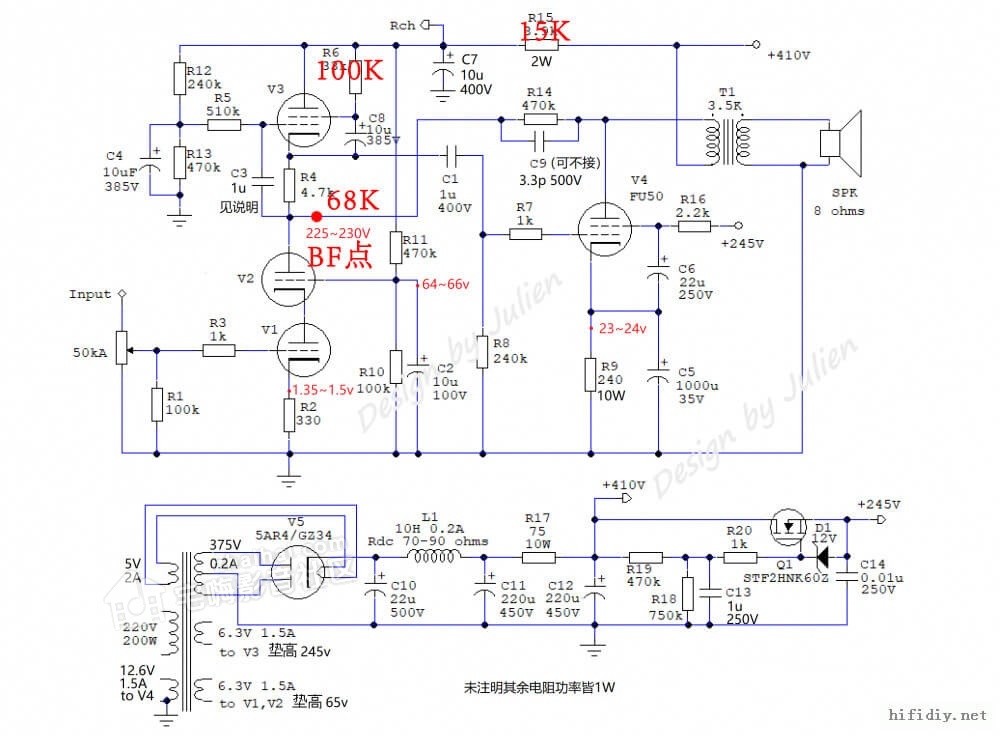

纯6电路图

整机初装渐成

FU50新管刚开机会发出蓝色的光。

FU50小管帽可以取掉,耐心、巧劲,

因为之前的鸡窝经验,这次这票打算好好做一台可以长期稳定的听下去。所以跟坛友订了PCB电路板,当时也是看到这位小友的制作过程,深受启发,也非常种草。
经过耐心的等待。套牛、机箱、PCB全部到位。



总体的PBC焊接过程还是比较迅速的,因为有了小友设计的电路板,所以不用过多考虑,小元件直接焊接即可。
前级版



后级版



这位小友的设计比较好的地方就是把电源部分和后级部分整合在一起了,所以焊接起来比较方便。
大水塘电容,像不像火电厂的水塔,哈哈哈

电源部分,还是想石整流,胆缓冲,同时加高压延时。
延时就用它了。

石整流,加了点装饰和绝缘,哈哈哈

装机,加入了进线隔离,在侧边打了几个孔,壁挂。

后面调试上电后,发现电源接了330V,电压有点亏欠,后来又改375V。

机箱接地部分,也是做隔离。


这个电路的设计有个比较高级的玩法,就是将V1、V2、V3管灯丝电压垫高,原图是根据阴极电阻电源引线,这位小友在板子上单独设计了灯丝垫高的电源,这让整体电路更加安静,按描述来说,就是耳朵贴在喇叭上也听不到任何声音。

初装完成,最痛苦的就是调试了

因为此电路原设计的前级管都是用欧洲管,我是想用我手里现有的国产管,所以肯定是要改动一下的。
没事看看自己的一堆兵马俑。


管子的实践
第一次开机,这声音真不尽如人意,那种发闷的感觉让我难以置信,太不好了,根据我的鸡窝机,即使是国产管子也不至于差到这种程度啊。经过接近2周的拜读原帖子,翻阅各种材料,终于找到了问题,改动了几个地方。

作者在原贴中说要大胆一点,那就改呗。反正也已经没法听了。
1.根据电路图和小友的板子,R14的地方正好是需要接线的反馈,我尝试把这个线断开,结果一下声音一下子就清亮了。那种久违的明亮感,赶紧把各种试音碟试了一遍,内心就想这个就不接能怎么样。经过试音发现没有了低音,但是中音、高音很舒服,那看来调整这个R14就是低频的反馈量,我在R14,的470K的基础上尝试增加了100K、82K、68K,最后决定使用68K+470K的组合。

2.根据原来的地摊试验和鸡窝,针对V3周围电路有一点改动,R6改成100K,R15改成15K,这样降低了V3的屏压,更加符合国产管子的使用,特别的理论还不是特别明白,但是查了资料国产管的耐压都不如欧管,所以需要降低一点,其实也是板子装上以后这两个好改动一点。

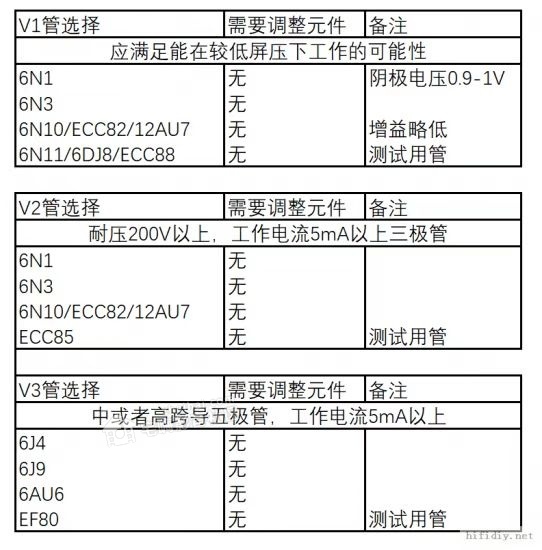

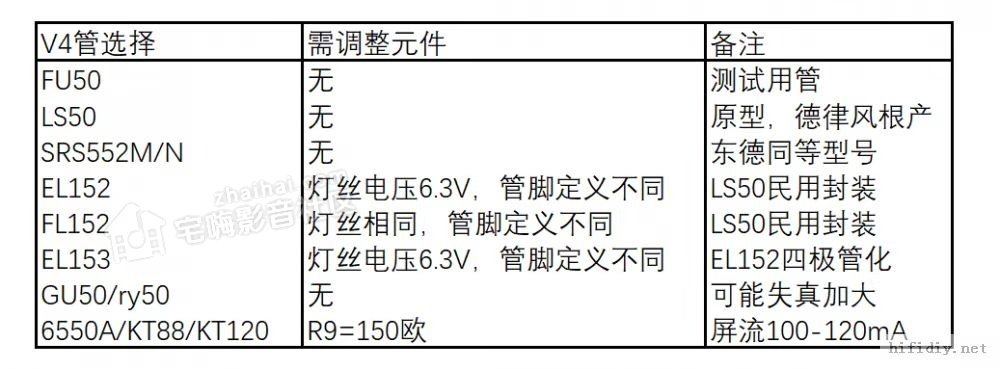

也可能是瞎猫碰见了死耗子,改完又把所有管子试了一遍,真的不错。V3可以用转换座就可以使用6J1、6J4、6J4P、6J8P、6P15了,如果不用转换座也可以用6J9。

V1、V2可以用6N1、6N11,用转换座可以用6N3。


在焊接元件的时候,自己的一个错误,C5的容量不可减少,焊接元件的时候看着好看 随手拿了个470uf,结果低频、中音浑浊不清,这与之前的问题重叠在一起,查起来真的太困难了,后来想起来这个不对,所以又赶紧找两个470uf背上,就好了。


这个版本的电路图真是可玩性非常高,真的是一个很好的平台,经过2个星期的调试,对比我鸡窝小6J1真是全面超越,从功率,管子替换的音色,可玩性真的很棒。

这位小友的板子也很不错,从上电开始就很安静,完全没有任何杂音,全部调试的过程都是去掉电位器的,也就充当纯后级去调试,避免电位器的干扰,把整机全部调试完再安装电位器。

所以胆机的电路其实相对来说是比较简单的,但是能够设计出来这么好的电路还是很难。感谢作者的精心设计。
DIY的初学过程一定要学会查看资料,虽然电路可能不是特别明白,但是查看手册资料这些内容还是要网上好好学学看看的。

经过两周的发现问题、解决问题,调试、改进,终于可以了。

胆机其实还有个好处,冬天暖阳的暖手炉。

关于暖手炉,几个发热量比较大的地方。点机调试切勿手摸,除了会不小心感受酥麻,还会烫手。
首先50管子就是冬天最好的烤火器
200多度真的很烫,所以爱好擦管子的小伙伴、老伙计,不要开机把玩。

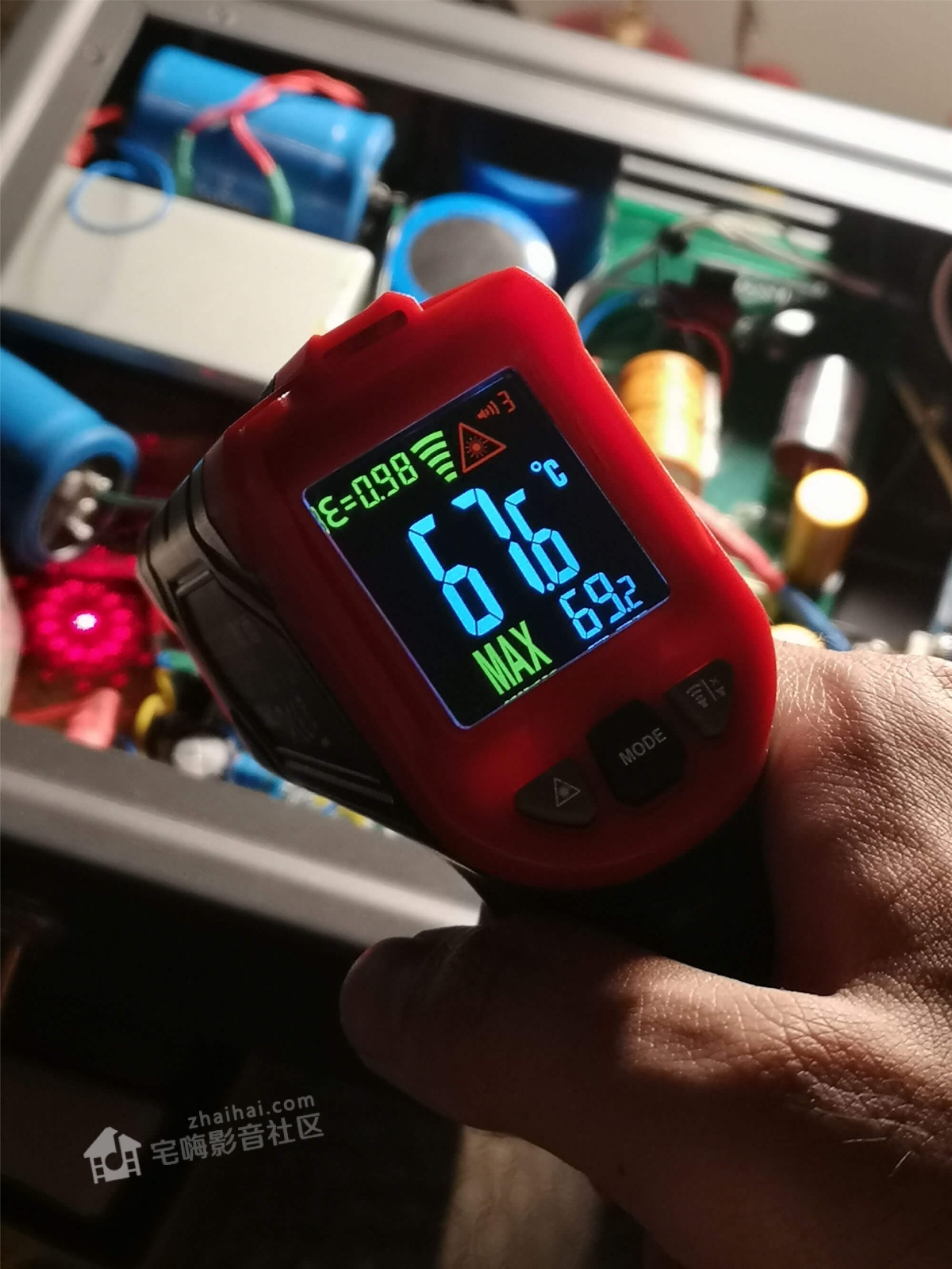

电源牛,60多度,接近70度的温度,摸上去也是发烫的。

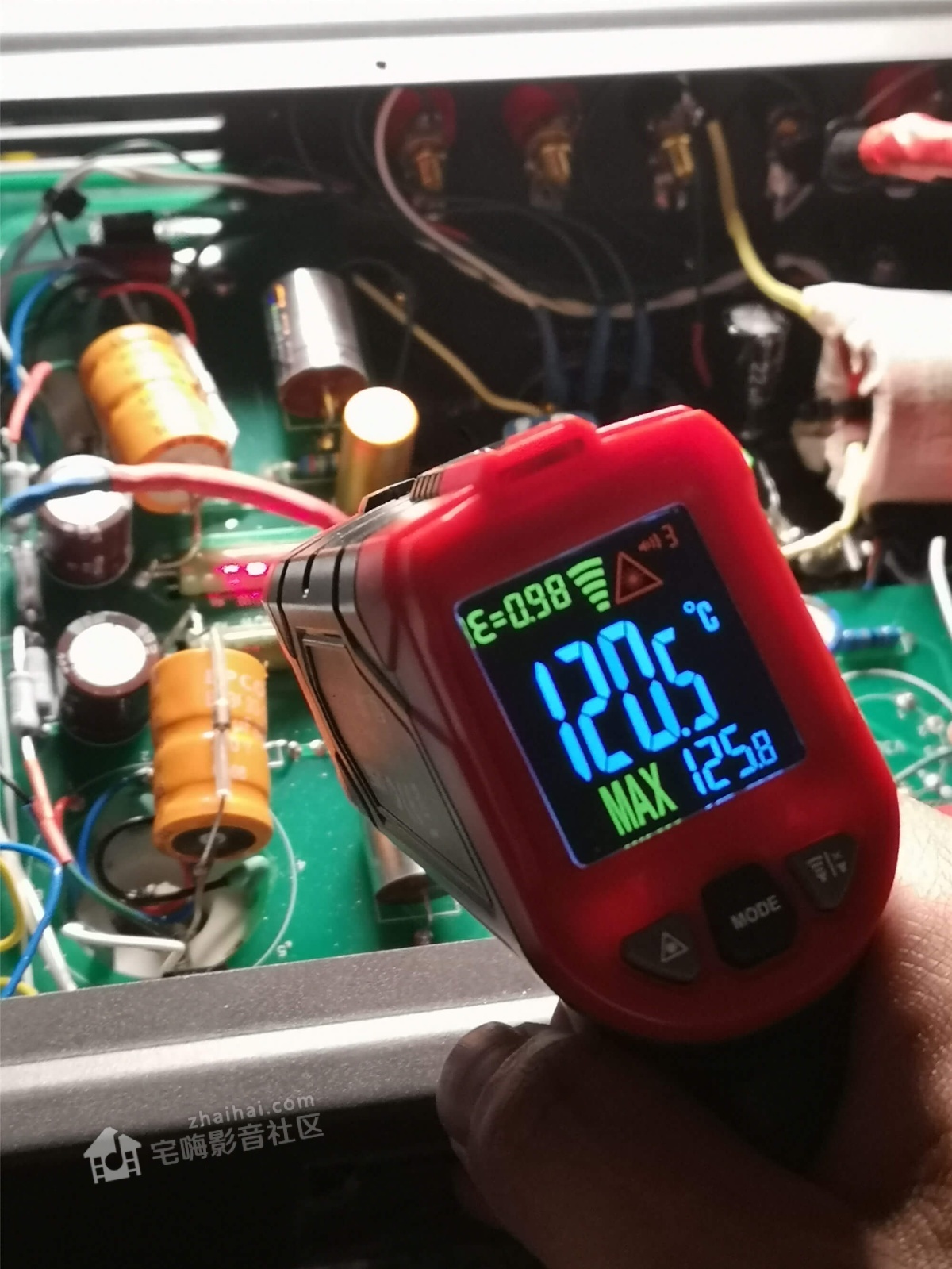

扼流圈
不知道是传过去的温度还是自己也本身发热

因为它旁边有个80多度的场管散热片

50的电阻,20多V,摸摸可以的。

这是翻盖烘烤下的温度,也有可能因为50管子200多度对上面的烘烤。
调试后盖上盖子,翻过来机箱是没有这么热的。

这近一年的研究,自己的制作,与你分享,感谢阅读。
回复

使用道具 举报

全部回复40

ronda2009 来自 楼

2023-4-8 16:15

本帖最后由 ronda2009 于 2023-4-8 16:16 编辑

最后的确定

电路最终调整的确定
R14: 330k+68K (确定了R14是反馈)
R6: 68K
R15: 10K
C3: 换400V4.7uf薄膜电容

电子管的确定
V1 :6N11(苏联管为6H23n)
V2: 6N1 (苏联管为6H1n)
V3: 6P15(定做转换座6P15转EF80,上6P15下EF80)
都是手上现有的管子,所以这样搭配效果还可以。

原作者推荐是
V1: ECC88
V2: ECC85
V3: EF80



回复 支持 2 反对 0

使用道具 举报

ronda2009 来自 楼

2023-5-10 20:12

52210473 发表于 2023-05-08 14:30
想跟楼主咨询一下无器件和电路板在哪里采购,价钱多少?

hifiDIY论坛,胆机板块,找J版主,然后看论坛小伙伴还有没有开板的了或者剩着板子的了,跟着一起玩就行,我这差不多算下来大概3000多了,论坛里有小伙伴2000以内也做出来了,一些配件淘宝,电容电阻价格高低都有,所以看你选择,有小伙伴做了大半年了,在海外买些电容和老电阻,所以这个要看自己能力范围,电子管的话可以闲鱼,新买的话6n11,6n1,6j9或者EF80,FU50这几个就很好用,再换管子玩的话就更多了,几乎常见的型号都可以换上玩,各有特色,听不同的音乐都很有意思,这个胆机最牛的就是可以换很多很多管子
回复 支持 1 反对 0

使用道具 举报

hao4k 2

2023-3-12 09:16

恭喜家中添丁!
我说怎么很久没有看到你了,原来是在研究胆机。这方面我得跟你和@强哥xu 学习。
回复 支持 1 反对 0

使用道具 举报

强哥xu 3

2023-3-12 09:33

真玩家,牛人,致敬!
回复 支持 1 反对 0

使用道具 举报

强哥xu 4

2023-3-12 12:47

土豆先生 发表于 2023-03-12 02:16
之前记得楼主是pot牛人,过了个年居然DIY胆机了。实在是佩服啊!

纯六FU50单端的初装,准备材料如下:
1. 六枚电子管FU50
2. 一对输出变压器
3. 一对前级变压器
4. 一对高压变压器
5. 一块PC板
6. 若干个电阻、电容、二极管等元器件
7. 一个铝制机箱
8. 一个电源线插头、一个保险丝座及保险丝

首先就是按照电路图进行布线,注意电路图要清晰明了。然后在PCB板上焊接所有的元器件,注意焊接要牢固可靠,避免虚焊和冷焊现象。接着,将电路板固定在铝制机箱内部,然后通过输出变压器、前级变压器和高压变压器进行布线。注意布线要整齐美观,避免交叉干扰。最后,将电源线插头、保险丝座及保险丝固定在机箱后板上,并连接好电源线。

最后,开机试听,一切正常。由于这是初装,还需要经过多次调试和改进,但总体来说效果已经很不错了。音质方面,胆机的优点是清晰透彻、饱满有力、高频亮丽,而缺点是低频稍微欠缺一些,但是这也可以通过不同的管子、变压器等配件进行调整。

总之,胆机DIY是一项非常有趣的事情,不仅可以提高自己的技术水平,还可以享受DIY的乐趣,以及听到自己手工打造出来的音乐效果真的很棒。

怎么看这回复的感觉,不是楼主DIY了一个胆功放,而是你搞定了一切?
回复 支持 1 反对 0

使用道具 举报

mowei033 5

2023-3-12 13:22

强哥xu 发表于 2023-3-12 12:47
怎么看这回复的感觉,不是楼主DIY了一个胆功放,而是你搞定了一切?

论坛里现在很多这种回复,我总感觉是AI
回复 支持 2 反对 0

使用道具 举报

强哥xu 6

2023-3-12 13:40

mowei033 发表于 2023-3-12 13:22
论坛里现在很多这种回复,我总感觉是AI

是啊,而且大有学样成风的趋势。这会让一些个本一知半解者,去抢着充当指导者。并且,这种模棱两可,含糊不清的解答,会令提问者更无所适从。
回复 支持 2 反对 0

使用道具 举报

mowei033 7

2023-3-12 22:00

强哥xu 发表于 2023-3-12 13:40
是啊,而且大有学样成风的趋势。这会让一些个本一知半解者,去抢着充当指导者。并且,这种模棱两可,含糊 ...

搞不好就是网站自己的人,要么没人回帖太冷清
回复 支持 1 反对 0

使用道具 举报

大H牛蹄 8

2023-3-13 06:10

谢谢分享,很详细
回复 支持 1 反对 0

使用道具 举报

大H牛蹄 9

2023-3-16 02:00

谢谢分享,我也来小小的尝试
回复 支持 1 反对 0

使用道具 举报

ronda2009 10

2023-3-16 11:06

强哥xu 发表于 2023-3-12 12:47
怎么看这回复的感觉,不是楼主DIY了一个胆功放,而是你搞定了一切?

哈哈哈哈,说来也奇怪,我帖子还没有点发布,还在编辑状态,他就有这个回复了,看着就是AI机器人,是不是 现在有在做AI机器人的项目 到处网站注册、阅览,加强AI机器人的学习,给它补充数据啊。
回复 支持 1 反对 0

使用道具 举报

ronda2009 11

2023-3-16 11:07

大H牛蹄 发表于 2023-3-16 02:00
谢谢分享,我也来小小的尝试

试试可以,小心电压,一定记得电容放电,泄放电阻,最好懂点电路基础知识,上手前万用表量好。
回复 支持 1 反对 0

使用道具 举报

ronda2009 12

2023-3-16 11:11

hao4k 发表于 2023-3-12 09:16
恭喜家中添丁!
我说怎么很久没有看到你了,原来是在研究胆机。这方面我得跟你和@强哥xu 学习。

谢谢,大哥,瞎研究瞎研究,都是零碎时间,我现在基本能够保持连贯的自己的时间都是12点以后了。哈哈哈哈,痛并快乐吧。
回复 支持 1 反对 0

使用道具 举报

life1900 13

2023-3-18 09:47

楼主家货真多呀
回复 支持 1 反对 0

使用道具 举报

剑竹168 14

2023-3-18 10:05

真的很佩服你,电子知识太牛了...
回复 支持 1 反对 0

使用道具 举报

13966555959 15

2023-3-23 08:46

牛人牛牛牛
回复 支持 1 反对 0

使用道具 举报

姚特天 16

2023-3-23 11:10

请教一下楼主,这个怎么入门,或者说怎么开始呢?我很感兴趣,但是不知道怎么开始,谢谢
回复 支持 1 反对 0

使用道具 举报

ronda2009 17

2023-3-23 15:06

姚特天 发表于 2023-3-23 11:10
请教一下楼主,这个怎么入门,或者说怎么开始呢?我很感兴趣,但是不知道怎么开始,谢谢

你经常使用电烙铁嘛?对于我发的6J1+6P1那个电路能看明白不?如果给你一堆电阻电容你有多少把握能够搭棚接起来?对于电阻的作用  限流电阻 泄放电阻  电阻的功率,对于电容耦合电容 滤波电容,电解电容 无极电容的作用 什么系统接地 负极,什么是大地接地  这些知识储备怎么样?  DIY耗费精力比较大。
回复 支持 1 反对 0

使用道具 举报

姚特天 18

2023-3-23 20:29

ronda2009 发表于 2023-3-23 15:06
你经常使用电烙铁嘛?对于我发的6J1+6P1那个电路能看明白不?如果给你一堆电阻电容你有多少把握能够搭棚 ...

您好,我没有经常使用电烙铁,这个应该好学吧
6J1+6P1这个电路,看懂一点点。
“电阻的作用  限流电阻 泄放电阻  电阻的功率” 这个完全不懂。
“电容耦合电容 滤波电容,电解电容 无极电容的作用 什么系统接地 负极,什么是大地接地  这些知识储备”完全不懂。
回复 支持 1 反对 0
