[交流分享] 超实用接线教程:杜比全景声回音壁常见的HDMI连接方式

[复制链接]

发表于 2024年05月22日 15:33 1765 0 来源:家庭影院> 交流分享 |只看大图 回帖奖励 |倒序浏览 |

giec杰科 帖主

2024-5-22 15:33

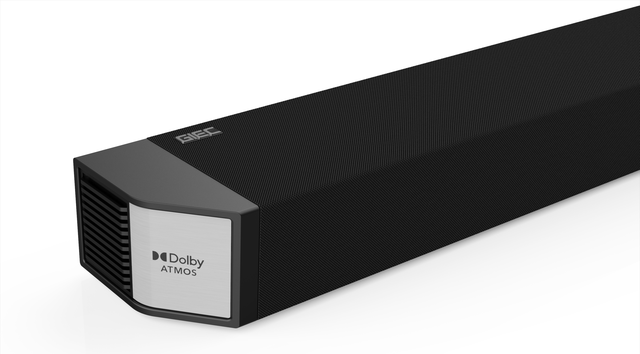

“如何实现Dolby Atmos®音源输出?”是很多购买杰科HA-960D杜比全景声回音壁用户的困惑,怎么连播放器、怎么连电视、用什么线材、什么接口?带着这些疑惑,我们来了解
Dolby Atmos音源输出需要满足的条件?
想要输出Dolby Atmos,必须确保“片源、线材、播放设备、音响设备、显示设备”都支持杜比全景声。片源很好理解,它是实现杜比全景声最基础的条件,如果片源本身不支持Dolby Atmos,其他设备再好也无法实现。

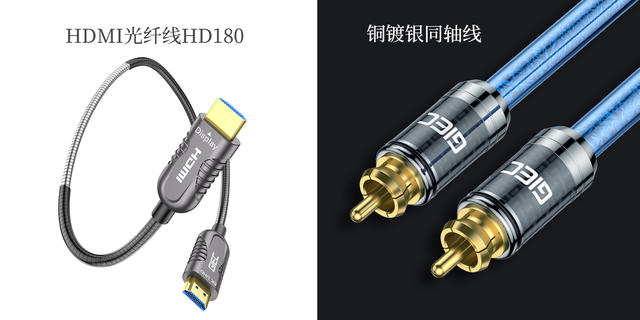

怎么线材也有要求?在传输高清视频和多通道音频上,通常还受传输带宽影响,同轴线、光纤线只能传输杜比5.1声道数据,而选择HDMI2.1线材会比同轴线、光纤线更有优势,因为它的传输带宽高达48Gbps,支持多达 32 个音频通道的传输。(注意:HDMI ARC仅支持Dolby Digital Plus音频编解码器启用Atmos音效,这是有损压缩。而带有HDMI eARC端口的HDMI 2.1支持Dolby TrueHD编解码器,可实现无损压缩。)

线,线材品质和传输品质更优秀。

另外,播放设备、音响设备、显示设备的音视频编码解码能力,也与Dolby Atmos的呈现有很大关系。
满足Dolby Atmos的设备如何接线?
支持Dolby Atmos的播放设备、显示设备,通常机身会有Dolby Atmos标识。回音壁也需要具备HDMI IN和HDMI OUT(eARC)接口,准备好HDMI2.1线,我们来尝试4种不同的连接方式:

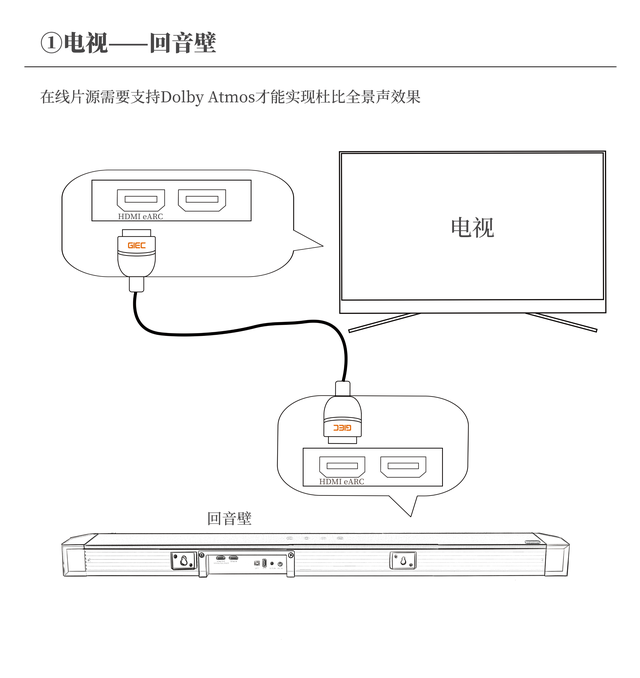

1.智能电视连接方式
适用范围:电视和回音壁支持Dolby Atmos且具备eARC接口。
接线路径:电视-回音壁。使用HDMI2.1线,连接电视的eARC接口和回音壁的eARC接口,电视将音频流发送到回音壁音响。前提是,在线片源需要支持Dolby Atmos才能实现杜比全景声效果。

回音壁或电视设置:将回音壁的音源输出设置为“ARC”;如果回音壁没有声音发出,检查电视上的音频输出或扬声器输出方式,并设置为“外部音响”输出。音画评价:电视APP(奇*果、酷*等)的杜比全景声在线片源,在适应网络传输过程中,经过了一定程度的压缩处理(如杜比数字+),因此享受到的音效是有损的Dolby Atmos。

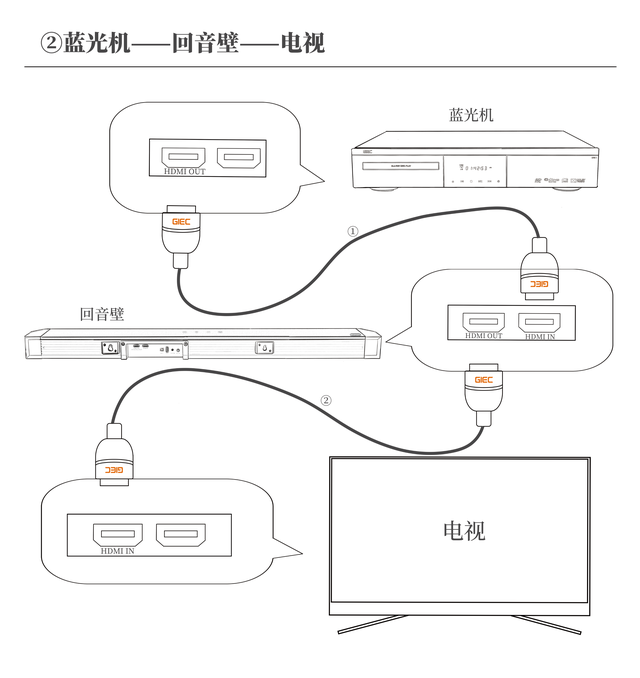

2.直通方式
适用范围:所有设备支持Dolby Atmos。蓝光机只有一个HDMI OUT端口(音视频传输共用);电视具备HDMI IN;回音壁同时具备HDMI IN、HDMI OUT。
接线路径:蓝光机-回音壁-电视
使用HDMI2.1线材,将播放机的HDMI OUT口连接到回音壁HDMI IN接口,同时传输音视频流;再将回音壁的HDMI OUT接口连接到电视的HDMI IN接口。


回音壁或蓝光机设置:将回音壁音源输出设置为“HDMI”;将蓝光机HDMI输出模式设置为“主HDMI画音混合”音画评价:直通方式连接也能享受到Dolby Atmos音效,但由于音视频源先传输至回音壁音响,音源质量优先得到保证。而当视频源传输至电视时,有可能增加噪点(当设备足够好时才明显)。

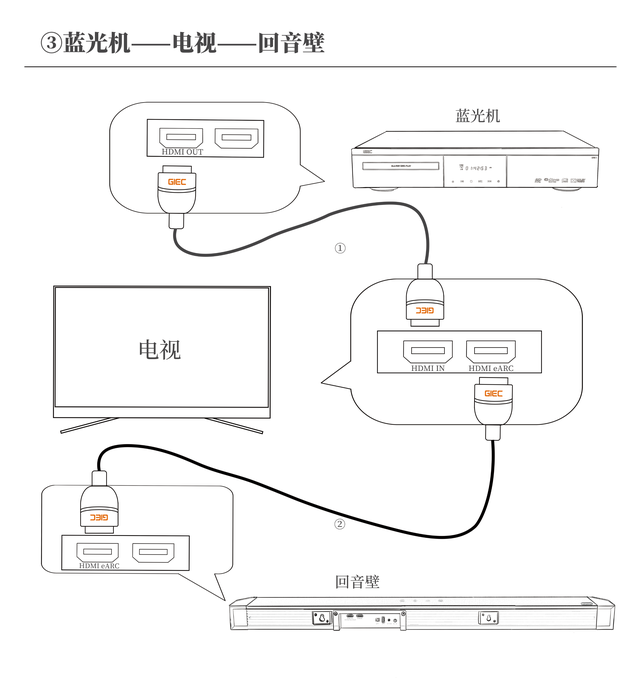

3. eARC回传方式
适用范围:所有设备支持Dolby Atmos。蓝光机只有一个HDMI OUT接口(音视频传输共用);电视同时具备HDMI IN和HDMI eARC;回音壁具备HDMI eARC。
接线路径:蓝光机-电视-回音壁
使用HDMI2.1线材,将蓝光机HDMI OUT连接到电视的HDMI IN接口,先把音视频流传输给电视。然后,通过电视机HDMI eARC接口连接回音壁的HDMI eARC,完成音频流传输。

回音壁或回音壁设置:将回音壁音源输出设置为“ARC”;将蓝光机HDMI输出模式设置为“主HDMI画音混合”。
音画评价:eARC回传方式将音视频源传输到电视,优先保证了画面质量,使得画面观感优于“直通方式”。但在Dolby Atmos音效播放时,环绕声效可能稍微减弱。

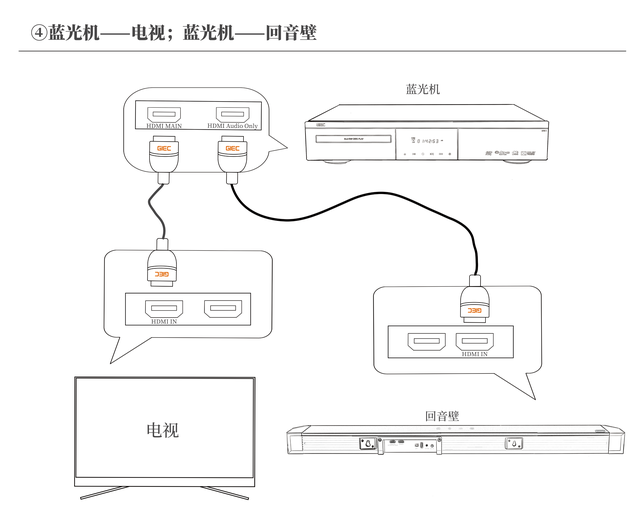

4.音画分离方式
适用范围:所有设备支持Dolby Atmos。蓝光机具备双HDMI接口,一个是AUDIO ONLY,另一个是MAIN(VIDEO/AUDIO);电视具备HDMI IN;回音壁具备HDMI IN。
接线路径:蓝光机-电视;蓝光机-回音壁
使用HDMI2.1线,先将蓝光机HDMI MAIN接口连接到电视的HDMI IN接口,传输画面;再用HDMI2.1线,将蓝光机的HDMI DUDIO ONLY接口连接到回音壁的HDMI IN接口,传输声音。(注意:若蓝光机HDMI Audio Only连接回音壁eARC接口,回音壁将无声。)

回音壁或蓝光机设置:将回音壁音源输出设置为“HDMI”;将蓝光机HDMI输出模式设置为“主副HDMI画音分离”
音画评价:音画分离传输是当前体验Dolby Atmos音效的最佳方式之一。蓝光机的MAIN接口专用于传输高清画面,而AUDIO ONLY接口则专注于音频传输,它拥有10.2Gbps带宽,能够高效地将音频信号传输给回音壁设备。两个HDMI端口各自分工、互不干扰,确保用户能享受到最纯正的杜比全景声效果。
当前,杰科在家庭影音领域已经布局了支持Dolby Atmos音效的蓝光机、回音壁和HDMI线材,致力于打造高品质的视听享受。简单易懂的接线方式,赶快收藏起来吧。
