自主编程总结-6: 准无损切割(UHD_BD)M2TS片段/解析各层码流

这是本人的自习笔记/DIY实践备忘录，便于异地参阅/调档（这么多实验，若不备份，极易淡忘/遗失）...
文中若有贴图或链接，都是本人自查时的参考。
本文仅针对 UHD BD的杜比视界片源，且涉及（准无损）切割 蓝光影碟 m2ts 文件的技巧！
  前文已讲（链接在此）： UHD BD（蓝光影碟），杜比视界的 FEL、MEL ， 在码流的分配上，存在明显的差异。
这是海外的资料，涉及一些正规发行的、UHD BD 影碟。

游客，如果您要查看本帖隐藏内容请回复

还有一则消息，也显示出，UHD 蓝光影碟中，杜比视界 FEL 以及 MEL 的码流（区别）！

游客，如果您要查看本帖隐藏内容请回复

还有人说，有些影碟的FEL层，属滥竽充数的'冒牌货'（码流很低，疑似MEL），
于是，Yuran就想，自己的自编程序，也应与时俱进，精确解析：UHD BD影碟的m2ts 文件！
最好能够：直截了当、查出各层的 码流（尤其是：杜比视界 BL 层 以及 EL 层的规格）！

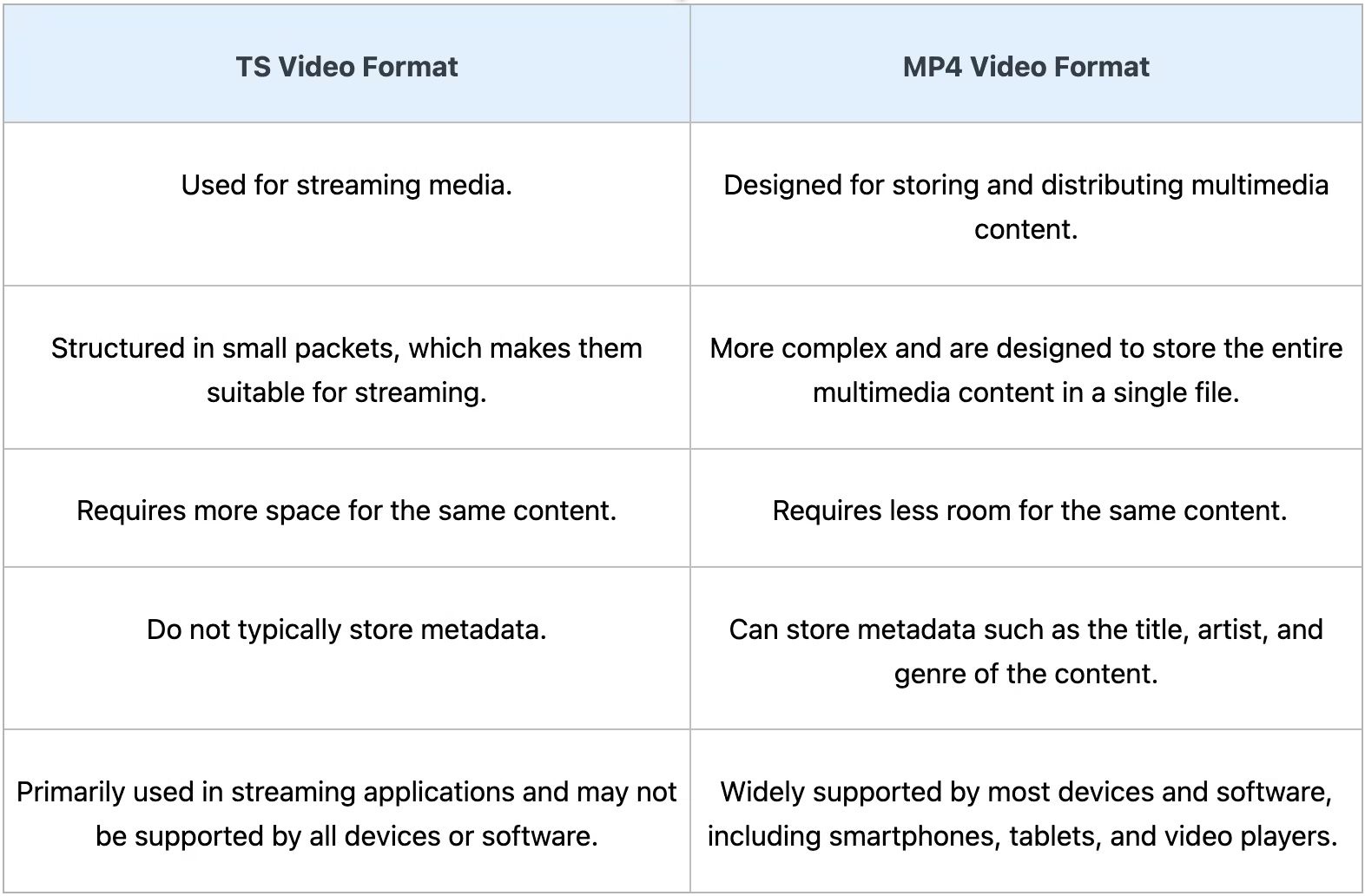

  M2TS，就是 TS流的一种（Transport Stream ，传输流），
数字电视领域（地面波DVB-T、有线DVB-C、卫星DVB-S）都要用到（TS流的概念和技术）。

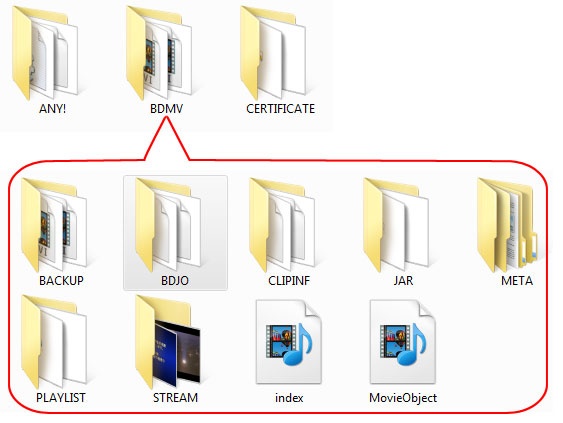

  这是蓝光影碟的架构。

其中、BDMV子目录里、 必有 STREAM（文件夹），所放置的，就是极其重要的、m2ts 文件！

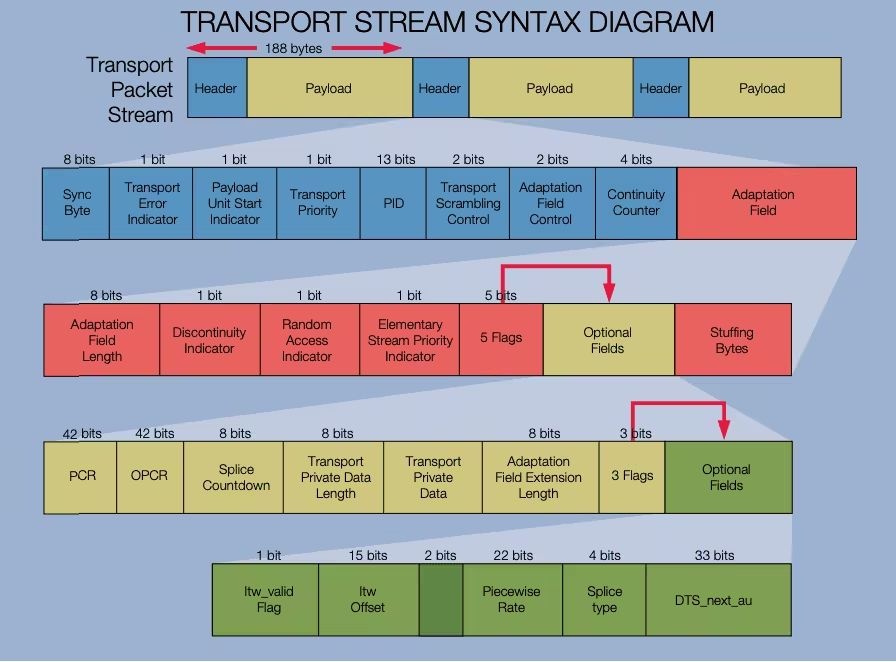

   刨析TS文件，都有众多数据包。

    现在的任务，就是解析 m2ts ， 从中得知，音/视频轨的PID （Packet ID）； 随后，获取各层的属性/特征！
最初实验的样本，短小精悍：Yuran 整编制作的 杜比视界演示盘（以前发帖分享过，链接在此）！

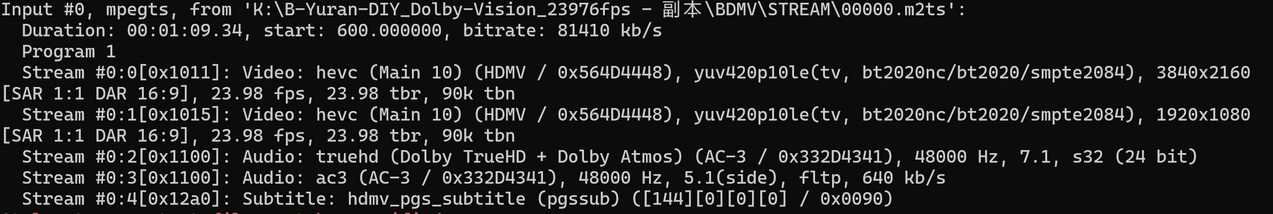

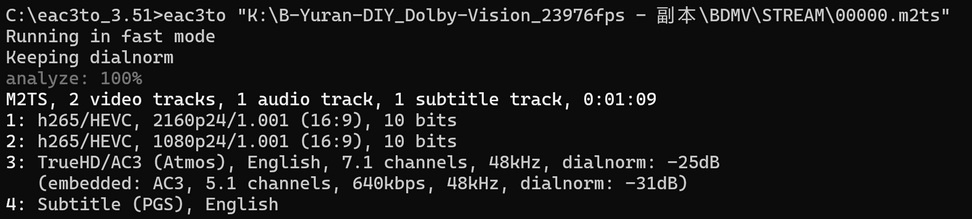

  以前，曾用一些实用工具，尝试解析m2ts 文件，比如 FFMPEG 、eac3to等。

这些CLI程序。所给出的信息，对我来说，都不太满意！   原因是：

游客，如果您要查看本帖隐藏内容请回复

eac3to  的Bug，更是难以接受！

游客，如果您要查看本帖隐藏内容请回复

解析m2ts文件，有一种笨方法， 不得不，

游客，如果您要查看本帖隐藏内容请回复

然而，目前来说，Yuran想突破的，是一种、短平快的玩法。
先用CLI做试点 （CLI，命令行界面 Command Line Interface），
只要EXE程序能调通，就能举一反三、调取相关DLL，整合到Python自编程序中！ 实现（智能化）快速处理！
解决方案-1 ：

游客，如果您要查看本帖隐藏内容请回复

可以这样操作，

游客，如果您要查看本帖隐藏内容请回复

从而得出： 该轨的码流，是 85Mbps ...
不过，Yuran亲自实验/评估，得出结论：上述方案，有个bug！

游客，如果您要查看本帖隐藏内容请回复

因此， 我决定，另辟蹊径。尝试解决方案-2 ：也就是

游客，如果您要查看本帖隐藏内容请回复

优点是：

游客，如果您要查看本帖隐藏内容请回复

从上图中，可以看到：该程序，已自动侦测出：杜比视界的、两个视频层的码流，分别是：

• BL ： 58.18 Mbps/s
• EL：  13.94 Mbps/s


但是，两大缺点，同样不能忍受！

游客，如果您要查看本帖隐藏内容请回复

不过，仔细阅读相关文档后，Yuran发现：这个程序，竟然可以，准无损地、切割m2ts 文件！那就好办了，
山重水复疑无路，柳暗花明又一村！



测试（准无损）分割m2ts 的、UHD_BD 影碟样本：日本电影、Battle.Royale_大逃杀_2000

游客，如果您要查看本帖隐藏内容请回复

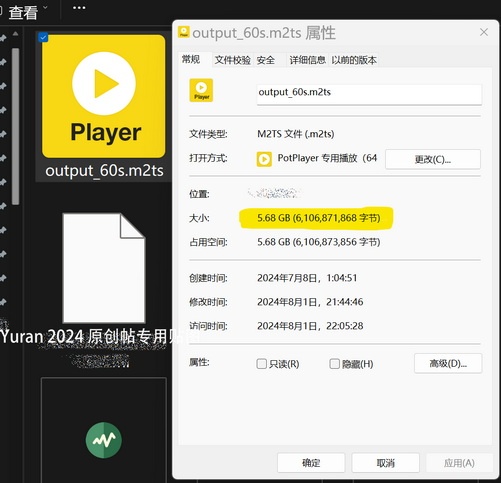

处理时间不长（两分钟左右），就能将84GB左右的m2ts 大文件，（从零开始）自动切割出：
一小段m2ts样本（5GB~6GB）！

游客，如果您要查看本帖隐藏内容请回复

从上图中，可以看到：

• 如果是188字节的数据包，整体码流，大概是 86.2兆比特/每秒；
• 如果是204字节的数据包，整体码流， 大约是 93.5 兆比特/每秒；


再看，杜比视界两个视频层的码流：

游客，如果您要查看本帖隐藏内容请回复

如上图所示：若整体码流是 86.2兆比特/每秒，
则杜比视界的、两个视频层：

• BL 码流：大概是 80兆比特/每秒；
• EL 码流： 大约为 110 K比特/每秒；


另一个截图，也能证明：

游客，如果您要查看本帖隐藏内容请回复

再看其它应用程序的分析：

游客，如果您要查看本帖隐藏内容请回复

整体码流， 大概是 93.3 兆比特/每秒（比较接近）。
要不这样，就用整体分析时（被本人诟病的）、

游客，如果您要查看本帖隐藏内容请回复

来一次测试。两个小时的m2ts （ UHD-BD ）电影，整体码流91兆比特/每秒！

游客，如果您要查看本帖隐藏内容请回复

再看两个视频层的码流：杜比视界的第一个视频层（2160p），85兆比特/每秒；
而第二个视频层（1080p）的码流，是 106 Kbps ，

游客，如果您要查看本帖隐藏内容请回复

另一个截图，也能证明：

游客，如果您要查看本帖隐藏内容请回复

注意，本次实验的目的，不为谋求（杜比视界）各视频层码流的精确性！
只是为了，对杜比视界BL层、EL层的码流，做个粗略的预估。
比如本例，我们只需知道：大逃杀这个UHD 蓝光影碟， 00004.m2ts 的特征！

• 杜比视界BL层的码流，在 80 Mbps（megabits per second）左右；
• 杜比视界EL层的码流，在105 Kbps（kilobits per second）上下；


就能断定，杜比视界的EL层信息，并不是很多（kbps的级别， 不够 Mbps的层级）。
因此，该片（《大逃杀》UHD 蓝光影碟）的、杜比视界的增强层，

• 应属 MEL （minimum enhancement layer ，杜比视界_迷你增强层/最小增强层），
• 而不是 FEL（ 杜比视界_完整增强层）！

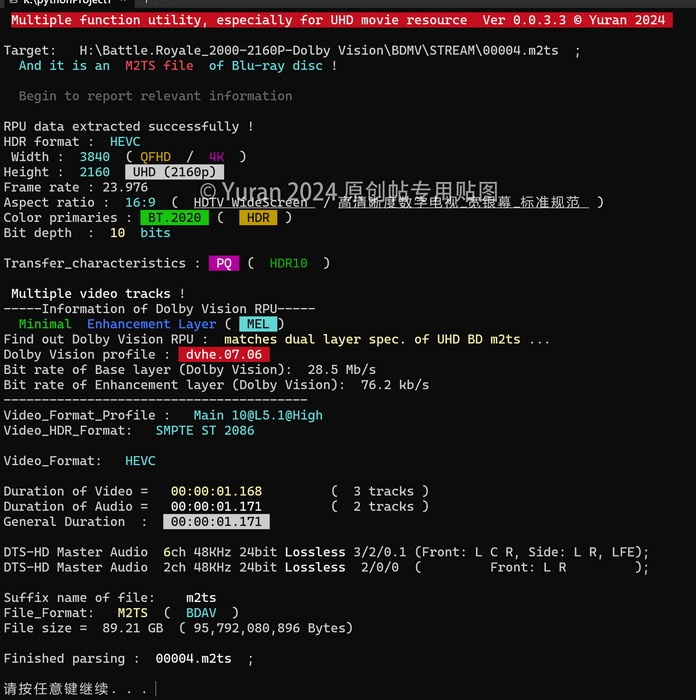

让Yuran的自编程序，对这个 00004.m2ts ， 做个初步的分析！

  果不其然，就是（杜比视界） MEL 层。

  这是本贴之前的软件版，码流的估算，不太精确（本贴发帖后，相应的自编程序，将升级版本，优化预估码流的算法）...
不管怎样，已经证实： 杜比视界 MEL 的信息量， 确实不多（百Kbps的码流）。



既然，CLI程序，能做出详尽的分析报告。那么，Yuran再接再厉，用Python程序，实现自动化、智能化！

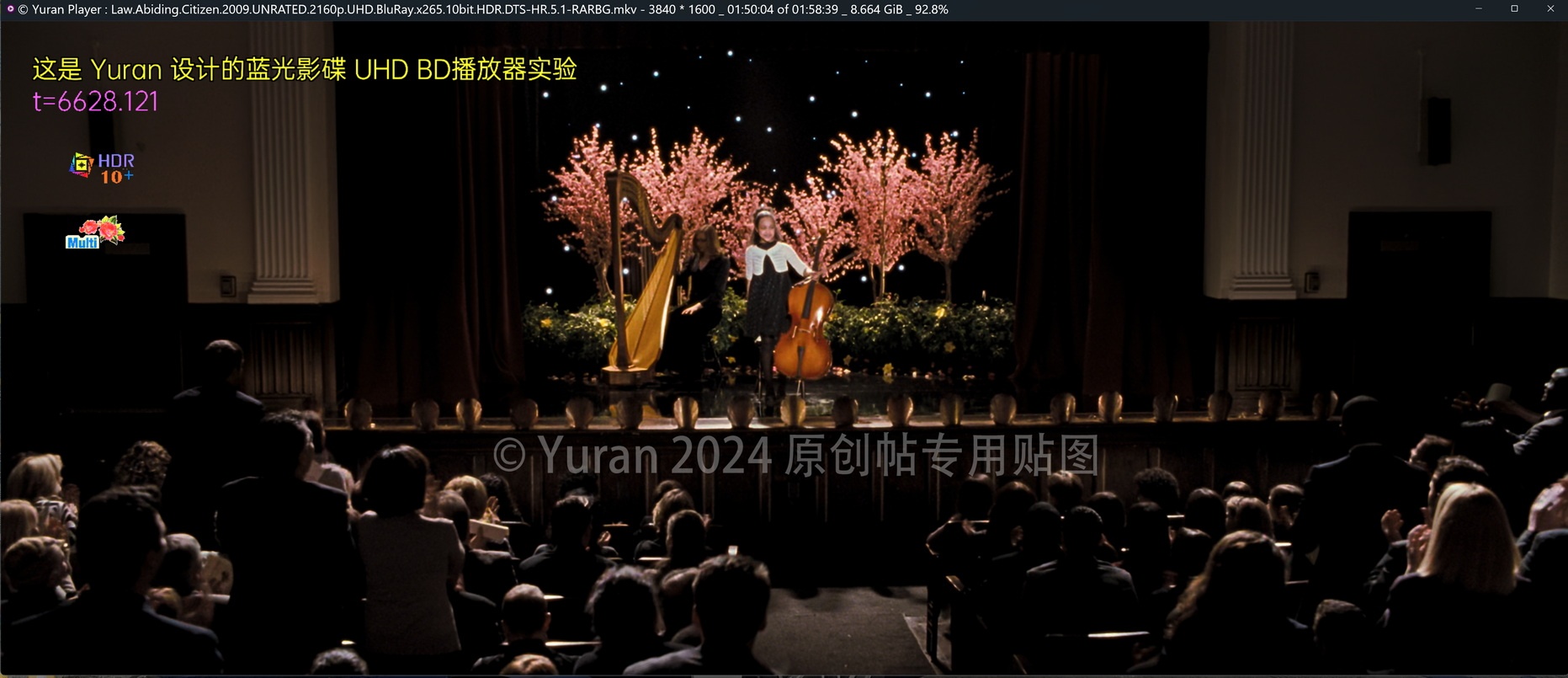

下一步，就是重大革新。自编程序，摈弃终端窗口，改用 GUI ，自制蓝光影碟播放器！

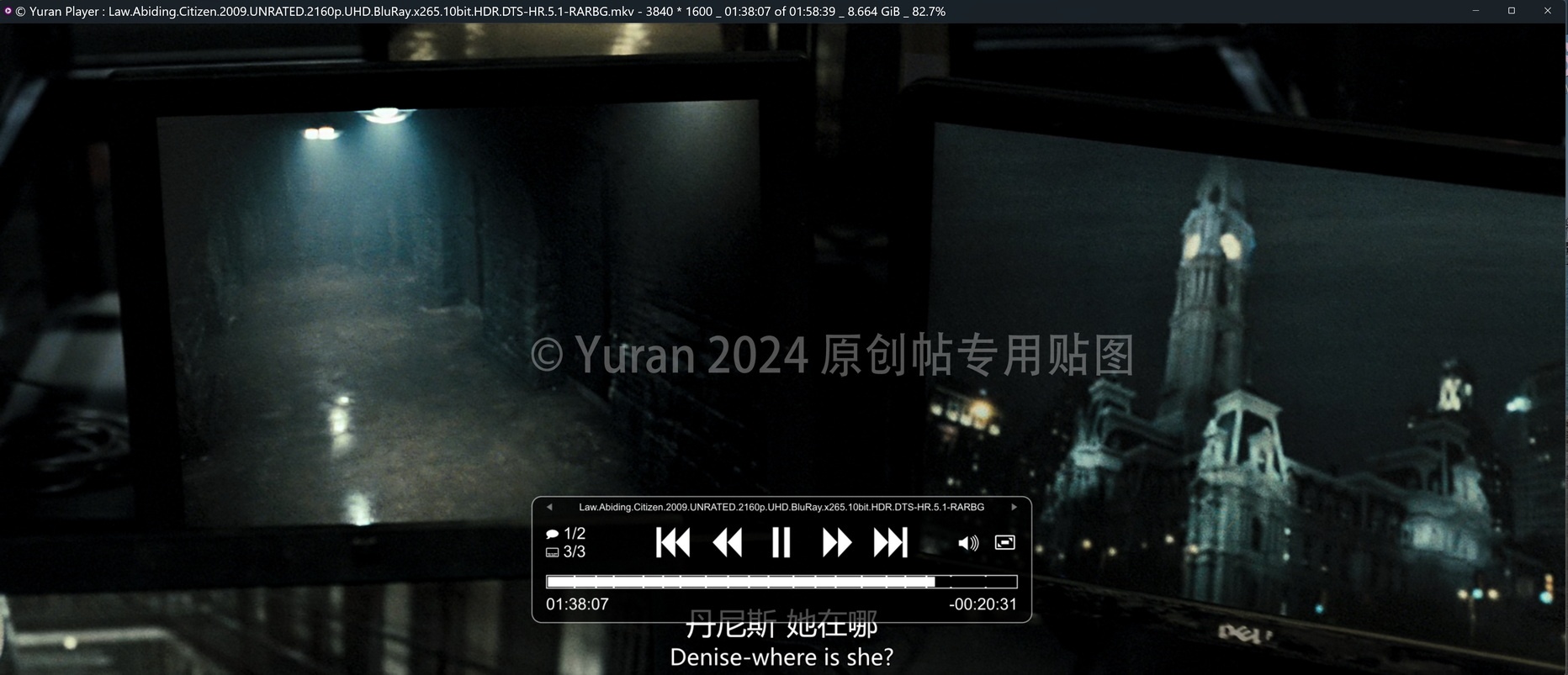

不仅有播放器（面板）界面，

还能叠加显示 Logo 以及 GIF 动画

（作为 音视频属性的标识， 可用快捷键激活， 定时显示，旋即消隐）！
下篇（连载篇）将详细介绍，自制PC播放器的靓点！
