R_volution playerone 8k（以下简称r8k），是我用过的各种8k播放器里综合表现最满意的，虽然价格也是最贵的。但是思前想后，还是觉得日常天天用的东西，还是要买一个符合自己偏好的。可惜等了许久更贵的签名版也没在大陆上市，索性就直接买了一台r8k，想着按照自己的思路mod下，开销也不多，失败了，也无所谓。底子在那里，差不到哪儿去。
首先当然是借鉴已有的升级方案和自己的一些浅薄的经验确定mod思路了。
先来两张图：

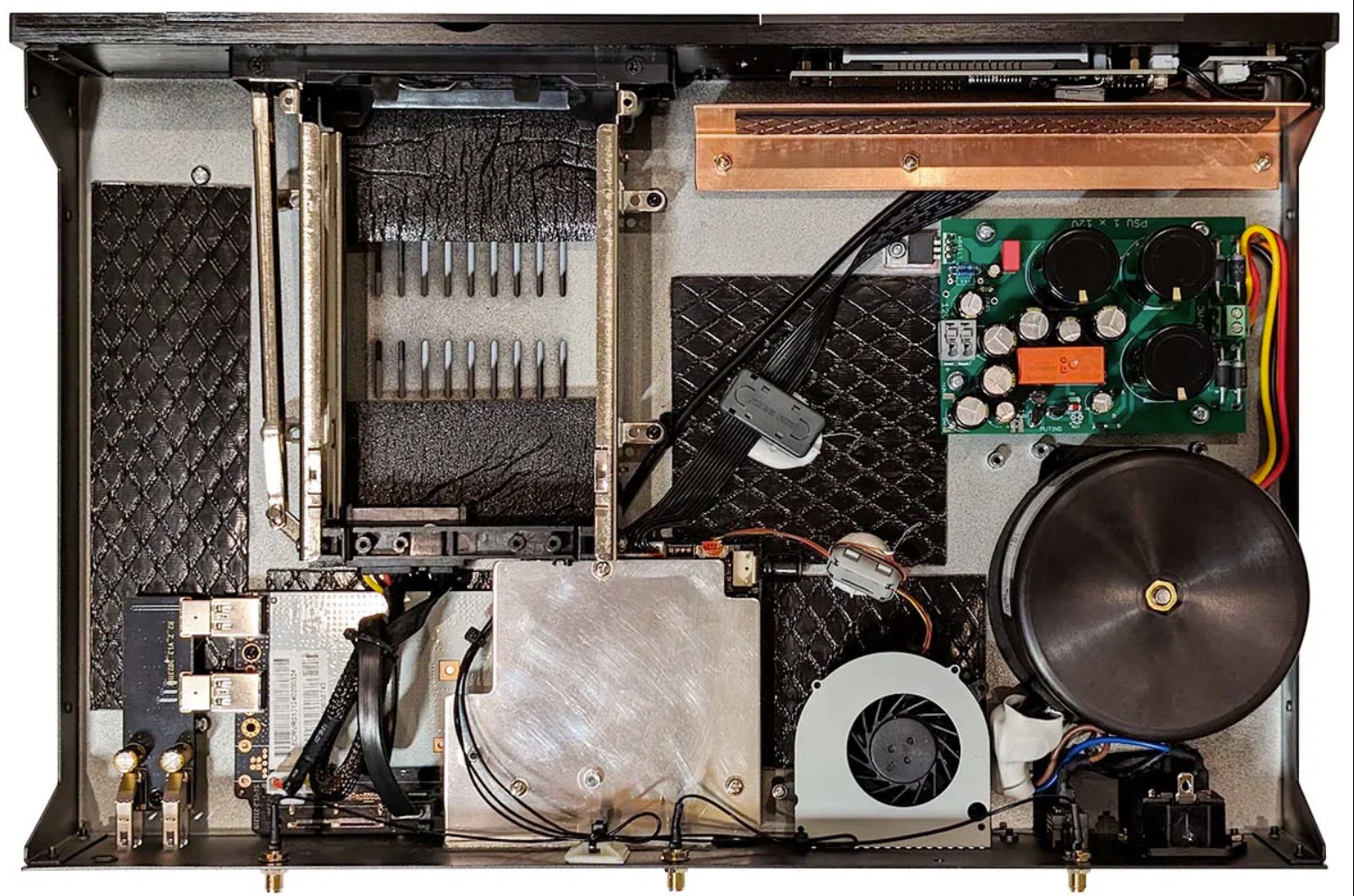

这是r8k签名版，其实也是德国一个著名的mod商的联合mod方案（官方依旧提供质保）。简单总结下他的mod思路（具体可以看官网或者mod商网站信息）：
1高品质的线性电源（80va牛看着像箭猪+蒙多夫电容）；
2、尾座换成古河镀铑，搭配高级保险丝；
3、主板优化（增加了供电缓冲和滤波，针对硬盘供电额外提供滤波）；
4、屏蔽：使用磁环，对时钟使用emi吸收材料，屏幕用了一块1.5mm厚度的铜板进行屏蔽；
5、阻尼共振，底板增加阻尼共振材料，顶盖加了2mm厚钢板和特殊胶水，几脚换成实心铝机脚，硬盘架下面特别加强（阻尼共振+沥青板）；
6、其他一些优化（边边角角的，有兴趣的自己查吧，官网写了）。

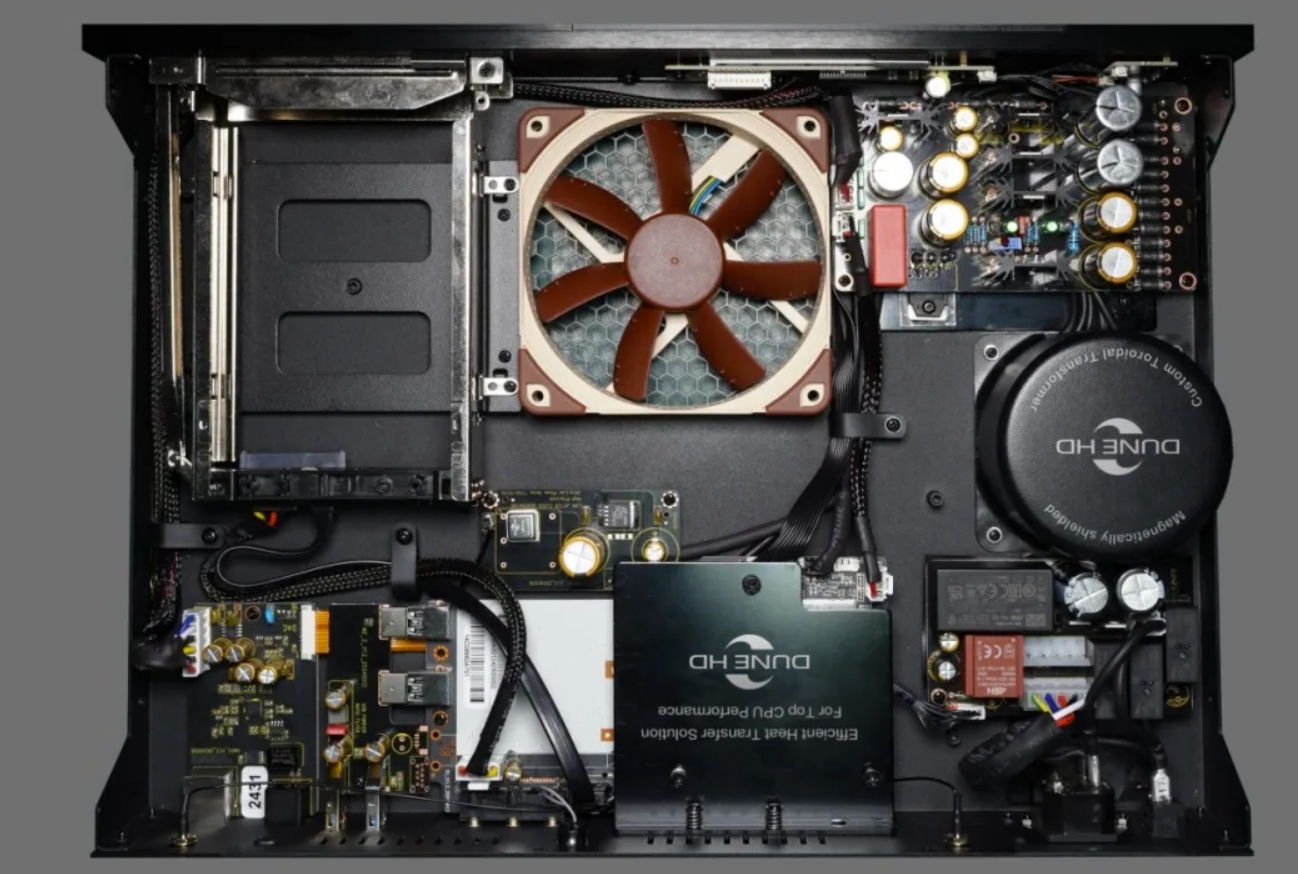

这是dune hd的max8k，和他家solo 8k对比，机箱变大，线电供电，更高品质时钟，提升的模拟输出。
其实仔细看看就知道了，r8k，max 8k，solo 8k的主板是一样的。二者简单对比下，max8k的时钟更好，r8k s的电源更好，其他细节方面，max8k的模拟输出应该是更好的，r8k s的避震细节各方面更强。
结合这两张图说下自己的mod思路。
数字设备，我认为最重要的四项是供电、时钟、震动和屏蔽。理论上这是有优先顺序的，但是实际上，如果外部时钟用飞线，线的两端和线本身产生的jitter可能会抵消掉时钟精度的优势，具体还要看设计，所以对于个人mod，我觉得后三样可能优先级是比较接近的。那么我的思路也是 按照这个顺序来的。
1、供电。可以看到两个机器都提供了不错的线性供电，其中r8k s应该说更好一点。最初我是想请鼠爷（激光鼠）帮忙做一个无损替换的线电的，但是鼠爷表示已经基本收手了，还推荐了其他的线电作者，不过对我来说这个不是必须的。因为我有极好的外置线电（噪声低于3uv），我只要简单的断掉内部的开关电源供电接线就可以（也可以不断，习惯性切断不用的组件了）。所以供电部分的mod我不需要，节省了大量的成本。至于硬盘供电方面，因为我根本不用内置硬盘，所以那部分完全可以省略。
2、时钟。我没办法搞定时钟，要说单买一台max8k拆时钟自己接r8k上，我也没那个本事，而且有违尽量减少开支的mod原则，所以我用了r8k s的方案，吸收emi杂讯，给原本自带的时钟更好的工作外部环境。从后来的拆解看，其实需要的量很少，喜欢发烧品牌的其实直接买欧亚德的产品就可以了，我是买的国产的，300X300X0.5mm，磁通率50，大概100块钱左右吧，实际用量看，如果不考虑兼职顶盖阻尼，大概买个100X300mm的就够了，厚度可以买0.25或者0.15的，不到50就搞定了。特别说明下，我和商家说明了emi吸收范围（参照欧亚德产品的指标），商家表示因为吸收的频率很低，所以磁通率不要买大的，在较低磁通率下，更大的厚度有更好的效果，所以我买了最厚的0.5mm的。
3、震动。可以看到r8ks内部使用了大量的丁基阻尼胶，顶盖还用了2mm大型钢板+特殊胶水。仔细分析下，我感觉这些超量抑制震动的手段主要还是针对机械震动，而机器内的机械震动有两个，一个是内置硬盘，一个是散热风扇，前面说了我不用硬盘，而在不用硬盘的情况下，设备风扇应该启动的可能性非常小（参见没有内置硬盘结构的z9x 8k，就没有内置风扇）。所以我没必要做这么多的震动抑制。最终我的思路是通过粘贴0.5mm厚度的emi吸收贴兼顾一定的阻尼效果，更换机脚为10元一个的实心大型铝机脚（我买的淘声的）。
4屏蔽。本身镀锌铁板的外壳已经有不错的屏蔽效果了，我不是多买了emi吸收材料么？多的都贴顶盖上了，既可以增加屏蔽，也有一定的阻尼效果。屏幕后面的铜板我觉得是必要的。对于系统无关的信号用磁环提供屏蔽，参考了r8k s，就是在显示排线和风扇供电线上加磁环，别问我为啥没给显示供电线加，我看r8k s没加我就没加~~~~~~
最终开销：emi吸收材料：100，机脚：40，铜板：70，辅助的料（磁环，螺丝，螺母，垫片啥的）不到20，总计开销220元左右（可以更少，具体价格取决于多家问价，比如铜板，有的说100，有的就是70，我也没继续问是否 有更便宜的）。
剩下的就是到货拆机和安装了。提示一下：r8k拆机会丢失质保！所以我只是一个mod方案思路，给其他坛友参考的，抛砖引玉，并非鼓励或者建议大家去mod。
质保标签，拆开就没货了哦，易碎纸：
被人吐槽的空旷内部，我倒是觉得没啥，大机箱有大机箱的好处，起码各个部分分的开，相互之间干扰就少，从这里其实就可以看出来主板包括上面的 金属盖板和max8k，还有solo8k是一家产品，最少是一套磨具的，正如我之前说的，如果r8k是dune hd代工的，我会更开心，因为我觉得dune hd的品质没问题，我吐槽的是ui和海报墙体验，如果价格取向优先，那么不管是zidoo的8k系列还是dune的8k系列都是好选择：
取下来金属顶盖（散热片）主板看的更明晰。从max8k的拆解图（dune官方公众号有），金属屏蔽罩下面是内存和闪存，并没有时钟芯片，然后整个主板正面都没有，有点奇怪：

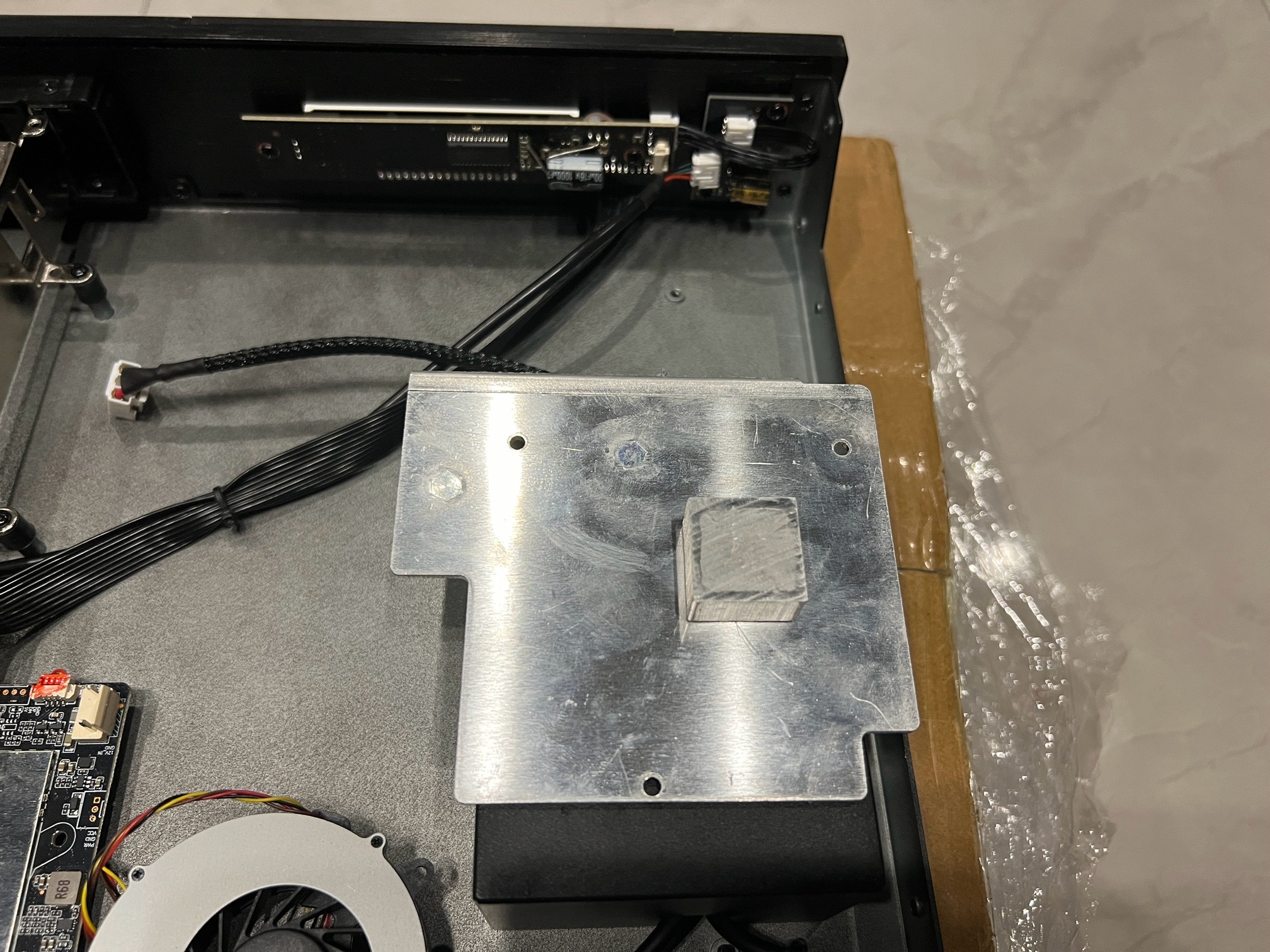

散热顶盖反过来，中间突起的正方形铝柱不做处理，周围准备贴吸附材料，吸附下面的emi：

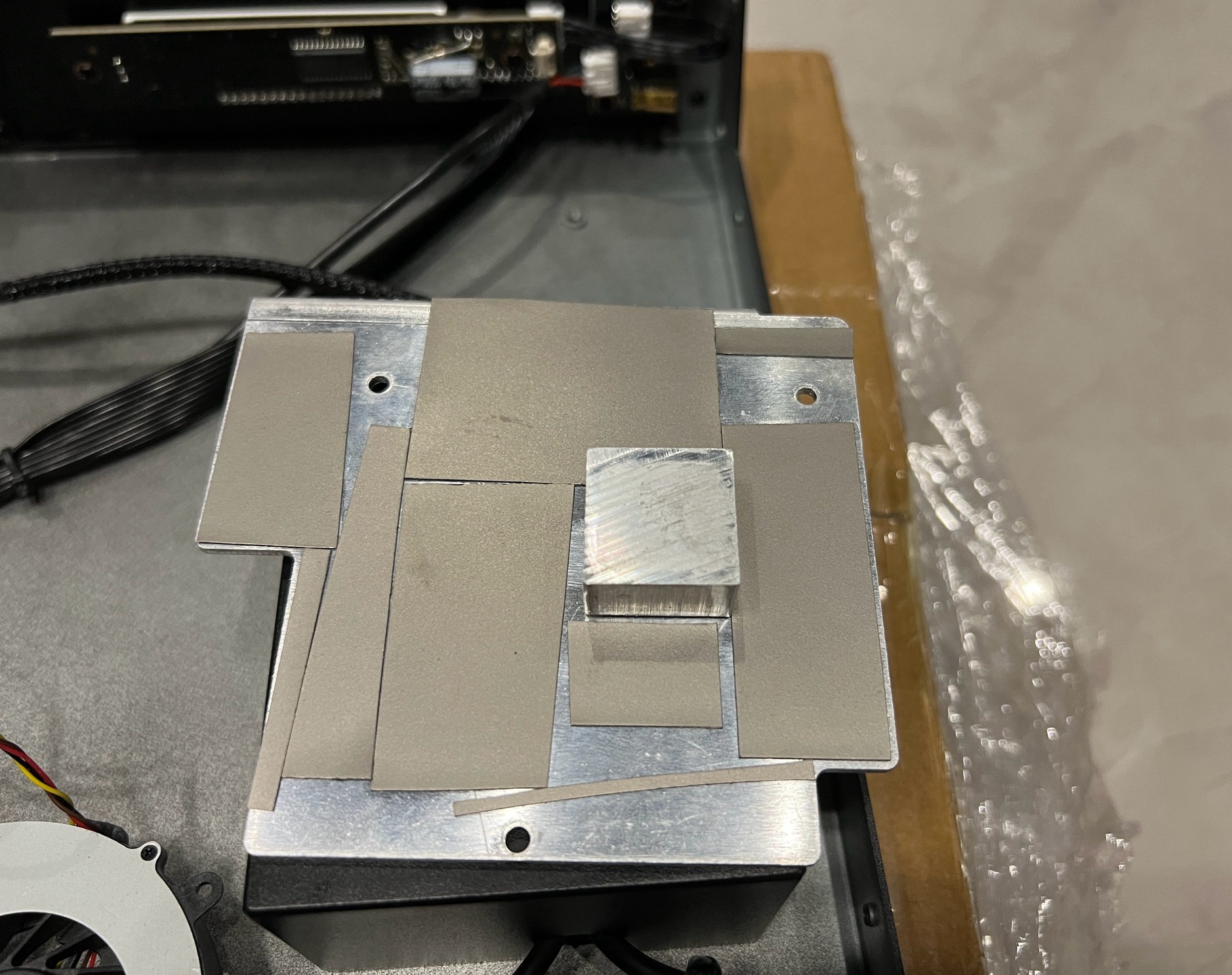

贴好之后，嗯，哪些碎的都是大块裁减后的边角料，避免浪费就贴上了，对了，我买的时候特别要求表面绝缘，所以除非运气特别好不好，应该没啥问题：

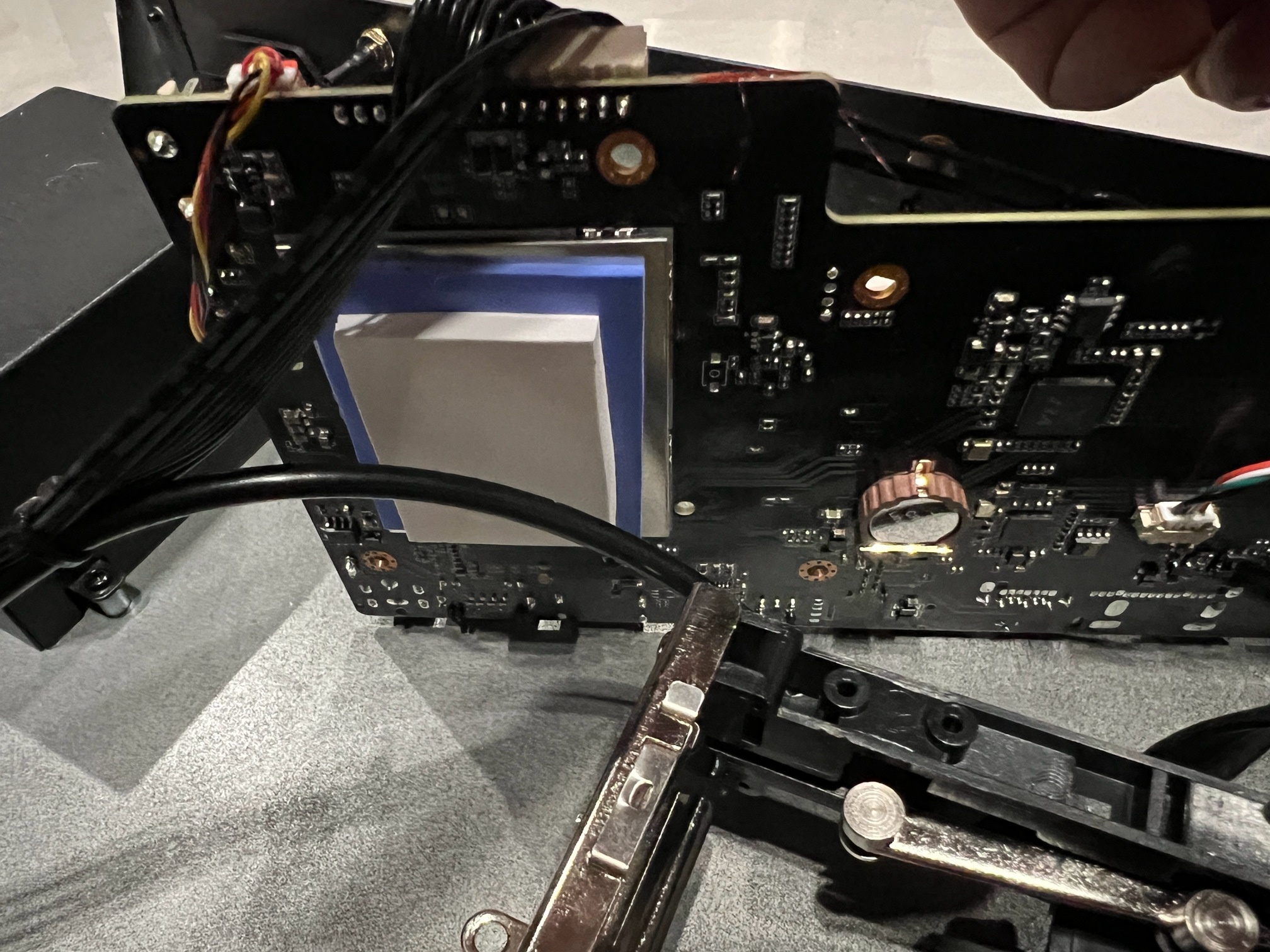

还有一个地方我想贴，就是pcb下面，但是用纸试了下发现塞不进去，不知道下面有啥，拆起来还有点费劲，原来下面是真用硅胶贴垫上的，利用底板散热，蛮好的设计：

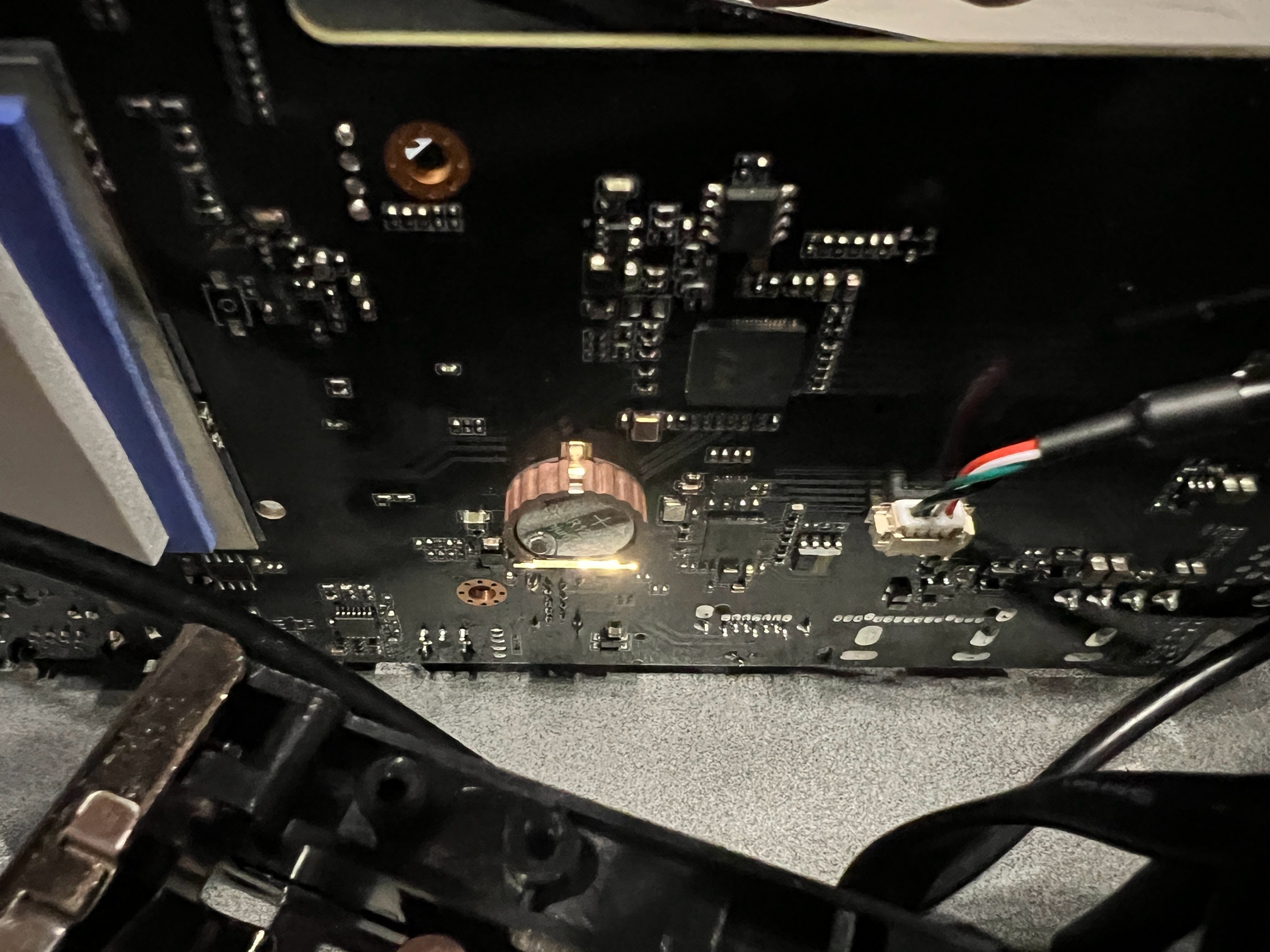

仔细看，上面是白板的部分下面是电池，电池旁边是时钟晶振，原来为了避免上面的电磁干扰设计到下面了啊，对应的底部底板贴一些emi吸附材料不是工作环境更好了么：
还剩余了一些才裁剪下来的吸附材料，一小块放风扇正下方了，直流电机工作的emi产生是非常多的，虽然我不用，但是保不齐就有朋友带着硬盘来玩，所以还是处理下，硬盘座的供电和数据线也是基于同样原因没有拔掉，风扇线也没有拔。还有一小条贴在了usb板下面，最后剩了一小块贴在了开关电源旁边的空地上，没有什么想法，纯粹是多了一小块，感觉放那里做一定的震动阻尼可能会有点效果吧。
机脚的选择其实纠结了一阵子。因为拆的时候发现用的是M3的螺丝，原装机脚开孔4mm，但是类似原脚尺寸的铝脚钉都是4.5mm开孔。最后直接买了淘声的产品，最便宜的选择：

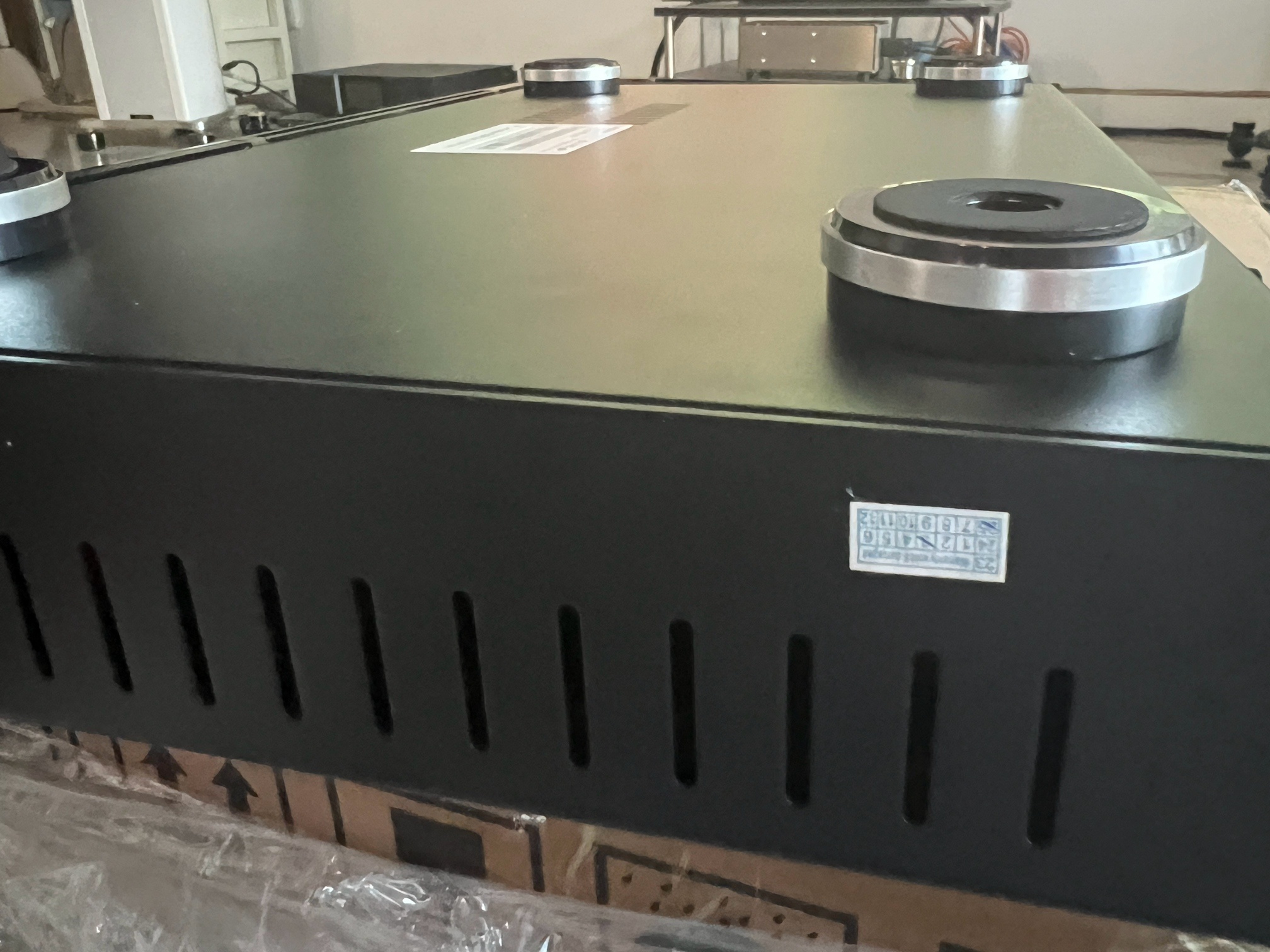

机脚到了之后发现一个问题，就是原配螺丝长度不够，原来的机脚内凹的螺丝孔比较深，用了8mm的螺丝，这个淘声的机脚螺丝8mm基本就没露出来啥，目测12-14mm的比较合用。最后给机脚搭配的螺丝选择14mm+垫片。然后买了一个30mm长度的，方便安装铜片。铜片正反面也贴了吸波材料。铜片是借用了脚钉螺丝固定，另外一边用螺丝顶部厚度加一个橡胶垫做了个简单的支撑：
总体来说就是这样了。
简单总结下，mod的着手点还是供电/时钟/屏蔽和避震。
供电最常见的就是上线电，比内置线电更好的其实是外置线电。很巧合的是我正好有外置线电，所以这个方面的开销就没有了。
时钟，这个除非有很好的技术能力，否则还是放弃吧。
屏蔽，金属机壳说真的，外部屏蔽能力都没什么问题。内部来说，通过吸波材料来提供更好的环境是一个思路，但是hifi产品是比较麻烦的，吸的少了没啥用，吸的多了不一定好听，用什么规格，用多大，用在哪儿，这个其实更多的是经验主义，要不断尝试，不过在影院设备上我要求不高，所以贴的比较随意。不过在我看来，在时钟周围吸附应该是作用最大的。其次是接口。所以重点在底部和散热顶盖下面对应位置贴了。其次就是发生源，比如wifi芯片，直流电机（风扇）下面，当然我不用风扇。
震动。这个其实可以做的挺多的，从最省钱的角度来说，金属机脚比塑料的好。然后尽量采用多种不同的材料，避免单一材料/统一的造型只能对应特定频率。最后我想了下，原来是镀锌钢板+钢螺丝+塑料。现在是镀金钢板/钛（螺丝垫片和螺母）/阻尼材料（emi吸附材料）/铜/铝，一小块橡胶忽略，应该对震动会有更好的效果。
最后价格计算：脚钉45+螺丝螺母垫片10元+吸附材料50（我买了100的，买多了）+铜板（70），合计175元完成本次mod。
|
