[交流分享] 一文看懂吸顶音响之——发声磁路

[复制链接]

发表于 2023年10月25日 15:46 1860 0 来源:家庭影院> 交流分享 |只看大图 回帖奖励 |倒序浏览 |

威力声音响小威 帖主

2023-10-25 15:46

本帖最后由 威力声音响小威 于 2023-10-25 15:54 编辑

本帖要分享的是吸顶音箱中的发声磁路系统:

吸顶音箱中的磁路系统是指扬声器中产生和传导磁场的部件,它主要包括华司、磁铁、T铁,它的功能是为音圈提供一个恒定和均匀的磁场,从而使音圈在电流的作用下产生声音。
一、三大部件:
1、吸顶音箱中的磁铁是一种具有永久磁性的材料,如铷铁硼,它的功能是产生一个恒定的磁场,为音圈提供驱动力
2、华司,也叫导磁板,它的主要功能是使磁铁产生的磁场能够集中在音圈运动的空间,它必须是含碳量很低的低碳钢,以降低磁阻。
3、T铁,一般由纯铁构成,它的功能是传导和聚集磁场。T铁的原理是利用其内部的自由电子,在磁场的作用下产生一个与外部磁场方向相同的电流,从而形成一个与外部磁场强度相同或更强的内部磁场;
这三个部件共同构成了一个闭合的磁路,行成了一个均匀的磁场,当交流电流通过音圈的时候,音圈就会在磁场中受到力的作用,使不同发声单元的振膜随之振动,从而发出声音;

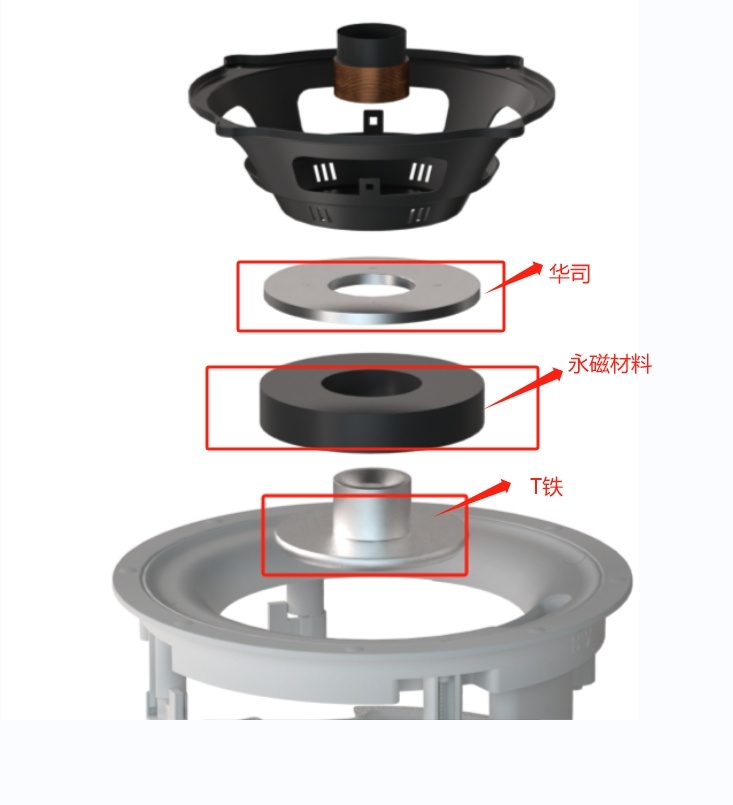

威力声VX6磁路系统



二、磁路系统的设计:
吸顶音箱磁路系统的设计可以大致分为三个阶段;
1、最早的吸顶音箱使用的是电磁式的磁路系统,它是由一个电磁铁和一个音圈组成的。当交流电流通过电磁铁时,它会产生一个变化的磁场,从而驱动音圈和振膜振动,发出声音。这种设计的优点是可以调节磁场的强度,从而改变音量和音质。
但是它也有缺点,比如效率低、体积大、重量重、易受干扰等,在上个世纪就被永磁式所取代;
2、随着永磁材料的发明和发展,吸顶音箱开始使用永磁式的磁路系统,它是由一个永久磁铁和一个音圈组成的。当交流电流通过音圈时,它会在永久磁铁产生的恒定磁场中受到力的作用,从而驱动振膜振动,发出声音。这种设计的优点是效率高、体积小、重量轻、不易受干扰等。但是它也有缺点,比如不能调节磁场的强度,从而影响音量和音质的控制。
这种类型的吸顶音箱是目前最常见和最普遍的类型,许多品牌都生产过这种类型的吸顶音箱。比如Polk Audio、Klipsch、Focal、Yamaha、Definitive Technology以及国产品牌威力声等。
3、一些吸顶音箱采用了可控制的磁路系统,它是在永久磁铁的基础上增加了一个控制线圈或者一个可变电阻器。通过改变控制线圈或者可变电阻器的电流或者电阻,可以调节永久磁铁产生的磁场的强度,从而改变音圈受到的力的大小,进而改变振膜振动的幅度和频率,实现音量和音质的控制。这种设计可以减少永磁式磁路系统缺点的影响,是目前吸顶音箱中最先进和最高端的类型,只有少数品牌有生产过这种类型的吸顶音箱。比如Focal。

关于吸顶音箱的部分就分享到这了,接下来几期我会分享一些国际音频工程协会的关于音响和声学的研究成果和产品情况,觉得有用的话可以关注一下,感谢!
