[交流分享] 客厅影院音响试听——吸顶音响篇;适合新人并物理解读参数

  [复制链接]

发表于 2023年08月30日 16:22 8058 7 来源:家庭影院> 交流分享 |只看大图 回帖奖励 |正序浏览 |

威力声音响小威 帖主

2023-8-30 16:22

作为一个11年的音响爱好者,本帖来陆续分享自己关于家用客厅音响的使用体验和安装配置,结尾放一个手机录的视频来让大家简单试听一下音质:

一、吸顶音箱和其他书架式音箱的区别以及共同点:

区别1:形状和尺寸;
吸顶音响系统里面的音箱,需要适应天花板的空间和结构,而其他类型的音箱,可以根据声学原理和设计风格,选择更多样的形状,同时尺寸上也比其他类型的音箱要小一些,一般在5到10英寸之间。这是因为吸顶音响系统里面的音箱,需要节省空间和重量;

区别2:功率;
吸顶音响系统里面的音箱,功率通常比其他类型的音箱要低一些,一般在10到100瓦之间。因为吸顶音响系统里面的音箱,需要考虑功耗和散热问题,而其他类型的音箱,可以根据需求和配置,选择更高的性能。这里举两个例子:马兰士的D9和雅马哈的NS-IC800,前者的功率在20—150w左右,后者则一般控制在不超过140w;

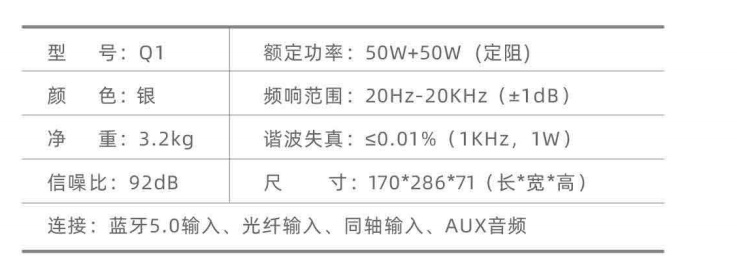

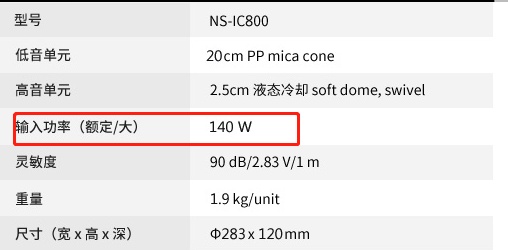

马兰士D9参数图.png 雅马哈NS-IC800参数.png

区别3:功放

一般比较普遍的分类标准是把功放分为:类D、类A、类B、类AB;而要判断产品是属于哪类功放可以主要参考这三个参数:谐波失真、额定功率、信噪比;
类D功放是一种将模拟信号转化为数字信号,并通过开关管进行高速开关,从而实现信号放大的功放,它的优点是效率高、发热量低、体积小,适合用于便携式或迷你音响,缺点是失真度高、抗干扰能力差、需要滤波电路,不适合用于高保真音响


类A功放是一种让输出管在整个信号周期内都处于导通状态,并通过调节输出管的偏置电流,从而实现信号放大的功放,类A功放的优点是失真度低、音质纯净、线性性好,适合用于高保真音响。类A功放的缺点是效率低、发热量高、体积大;

类B功放是一种让输出管在信号周期的一半内导通,在另一半内截止,并通过两个互补的输出管交替工作,从而实现信号放大的功放。类B功放的优点是效率高、发热量低、体积小,适合用于便携式或迷你音响。类B功放的缺点是失真度高、音质粗糙、存在交越失真,不适合用于高保真音响

类AB功放是一种结合了类A和类B的特点,让输出管在信号周期的大部分时间内导通,在很小的时间内截止,并通过两个互补的输出管协同工作,从而实现信号放大的功放。类AB功放的优点是效率较高、发热量较低、体积适中,同时失真度较低、音质较好、消除了交越失真,适合用于多种类型的音响

区别4:功放功能;
吸顶音响系统里面的功放,通常比其他类型的功放要简单一些,一般只有开关、音量、输入选择等基本功能。这是因为吸顶音响系统里面的功放,需要追求简洁和实用性,并且通过遥控器或智能设备进行控制。而其他类型的功放,通常比较复杂和多功能,并且通过旋钮、按钮、屏幕等方式进行控制。

共同点:结构
无论是吸顶音响系统里面的音箱和功放,还是其他类型的音箱和功放,它们都由电源、输入、输出、处理等部分组成,并且通过线路板、电容、电阻、电感等元件实现功能的。

二、先分享三个主要的功放参数的解读:
①谐波失真是指功放输出的信号中含有与输入信号无关的频率成分,造成声音的变形和失真,那么如何解读功放上的这个参数?
假设某个功放的谐波失真为≤0.01%则说明这个功放的输出信号比较接近输入信号,没有太多的失真。一般来说,类A功放的谐波失真最低,只有0.1%以下,类D功放的谐波失真最高,可达1%以上,类B和类AB功放的谐波失真介于二者之间。
②额定功率是指功放在一定的负载和失真条件下,能够输出的最大有效功率。
假设某个功放的额定功率是100w说明这个功放的输出能力和效率比较高,可以发出较大的音量。一般来说,类D功放的额定功率最高,可达1000瓦以上,类A功放的额定功率最低,只有10瓦以下,类B和类AB功放的额定功率介于二者之间
③信噪比是指功放输出的有效信号与无效噪声之间的比值。
假设某个功放的信噪比在92dB,说明这个功放的输出信号比较清晰,没有太多的噪声。一般来说,类A功放的信噪比最高,可达100dB以上,类D功放的信噪比最低,只有80dB以下,类B和类AB功放的信噪比介于二者之间。
通常来说,功放的信噪比越高,说明功放输出信号越清晰,噪声越小音质越好。一般来说信噪比在80dB以上的功放可以看做是合格的,信噪比在90dB以上的功放,可以认为是优秀的;超过100dB,则可以认为是卓越的。


三、吸顶音箱的设计原理
①天花板共振:
当嵌入天花板的吸顶音响的声波的频率与物体的固有频率相等或接近时,物体会产生最大的振动幅度,从而放大声音的效果,并且在设计时,需要考虑与天花板的共振效应,避免产生不良的声学影响。一般来说,不考虑材质,椭圆形或多边形的吸顶音箱,比较能够减少与天花板的共振,提高声音的清晰度和稳定性。
但实际情况比这个描述的要更加复杂,需要考虑到天花板的材质和吸顶音箱的材质;一般来说,水泥材质为主的天花板它具有较高的密度和刚度,但也容易受到温度和湿度的影响。天花板的固有频率一般在100Hz到500Hz之间,这是一个比较低的频率范围,意味着天花板在振动时会产生较小的振幅和能量。如果音箱发出的声波的频率与天花板的固有频率相匹配,那么天花板就会跟着音箱一起振动,造成声音的增强或失真。

我们假设某一个吸顶音箱的材质是低碳钢,它的固有频率比天花板的固有频率高很多,不太容易与天花板产生共振。
但是,这也取决于音箱发出的声波的频率范围和强度,以及天花板的形状和结构。如果音箱发出的声波包含了天花板的固有频率或其倍数,并且强度足够大,那么还是有可能引起共振。

那么如何判断是否引起了共振?
最准确的方法是准备一些专业的设备和工具,如麦克风、音频分析仪、频谱仪等,并且掌握一些基本的操作和知识,才能进行测量和判断(有机会再分享测量的方法);不过有一个比较简单的判断方法是通过比较不同频率下音箱发出的声音的大小,来判断是否存在共振现象。一般来说,如果某个频率下音箱发出的声音比其他频率下音箱发出的声音大很多,那么就说明这个频率可能是天花板。

②声音扩散;

当声波遇到不平整或不规则的表面时,会发生衍射和反射,从而使声波在空间中更均匀地分布,增加声场的宽度和深度。吸顶音箱的形状在设计时,需要考虑与空气的扩散效应,提高声音的覆盖范围和立体感。常见的天花板的表面具有一定的粗糙度和凹凸度们可以对声波产生一定的扩散效果,同时,天花板的结构越复杂扩散效果越好。

③阻尼效果;

阻尼原理是指当物体在振动时,会受到周围介质或自身结构的阻力,从而使振动幅度逐渐减小,直至停止。吸顶音箱的形状在设计时,需要考虑与材料的阻尼效应,控制声音的衰减和延迟。天花板越厚,连接越牢,阻尼效果越好,阻尼效果越好可以减小天花板的共振幅度,提高声音的清晰度和稳定性,也可以使天花板的回声效果减弱但同时阻尼效果越好会使天花板吸收更多的声波能量,降低声音强度和感染力;也会改变音色,影响声音的平衡和优化;

④同轴设计;

同轴设计的吸顶音箱,是指将高音单元和低音单元安装在同一个轴线上,形成一个点源的音箱;
优点:可以使高音和低音从同一个位置发出,避免了声像的偏移和相位的错乱,从而提高了声场的一致性和准确性;可以使高音和低音的波前保持一致,避免了声波在边缘或开口处的衍射,从而减少了声波的失真和衰减。
缺点:由于高音单元占据了低音单元的中心位置,限制了低音单元的有效面积和振幅,从而影响了低音的性能和效果家庭影院或者KTV一般都需要加配低音炮),而且由于低音单元在工作时会产生热量和气流,可能会对高音单元造成干扰和损伤,两个单元共用一个分频器和一个箱体,难以对每个单元进行独立的调整和匹配,从而影响了声音的平衡和优化。
有没有办法能尽量减少同轴设计带来的缺点呢?一般来说,低音单元的直径越大,能够发出的低频声音越强劲和饱满;高音单元的直径越小,能够发出的高频声音越清晰细腻。所以需要不同类型的单元来弥补音质,如号角式、圆筒形、圆锥形等等(下次再来介绍)

四、试听;
https://v.kuaishou.com/SN4gz

评分

参与人数 1活跃 +30 收起 理由 (评分规则)
hao4k + 30 原创文章,加分!

查看全部评分

回复

使用道具 举报

全部回复7

ronda2009 来自 6楼

2023-9-22 16:00

嘿,写了一个系列了,挺好,理论性知识很不错,便于各种新手理解。楼主可以在帖子下面做一些帖子链接,便于系统化查看。
回复 支持 1 反对 0

使用道具 举报

ronda2009 来自 7楼

2023-9-22 16:11

关于上面D类功放讨论,其实目前市面上可见的大部分功放都属于D类功放。就像楼主最后一句写的挺好“不适合用于高保真音响”。这一句我理解是不适用,但高保真音响范围也很广,音响适用性范围本身也很广。很多高级的高保真功放确实是A类,但D类也有做的很好的产品,只是价格不同。这从理论和原理技术上讲,是不适用,但不是不能用。D类也确实是趋势,但追求A类的人也不在少数。所以从多维度上来看待这个事情,就是客观理解的一种方式。对于初级入门去理解原理和理论是非常有帮助的,入门以后才能有更深的追求,才知道和明白到底哪里不一样。偏向听音乐的玩家A类功放肯定是一种追求,偏向综合使用的大部分都是D类,个人主观喜欢哪种这也都不冲突,产品的多元化丰富话,会让你找到合适的产品。
回复 支持 1 反对 0

使用道具 举报

汪涛 8

2023-9-28 09:18

謝謝樓主分享
回复 支持 1 反对 0

使用道具 举报

威力声音响小威 5

2023-8-30 18:01

强哥xu 发表于 2023-8-30 17:42
楼主,不会是试听文件没数据吧,不能播放。另外,你似乎对D类放大电路的认知太落伍了,我预判,以后的三 ...

评论区的链接就是视频链接,D类在数字音频领域的应用确实最好,目前来看也似乎更符合市场前景
回复 支持 1 反对 0

使用道具 举报

强哥xu 4

2023-8-30 17:42


楼主,不会是试听文件没数据吧,不能播放。另外,你似乎对D类放大电路的认知太落伍了,我预判,以后的三五年,D类功放将攻城掠地,占据较大比例的市场份额。敬请拭目以待。
回复 支持 1 反对 0

使用道具 举报

威力声音响小威 3

2023-8-30 16:43

回复 支持 1 反对 0

使用道具 举报

威力声音响小威 2

2023-8-30 16:42

试听视频
回复 支持 1 反对 0

使用道具 举报
