[NAS组装] 威联通HS-453DX超静音NAS使用体验分享:不止是客厅影音神器这么简单

[复制链接]
MuMusowhat 发表于 2019年7月24日 13:59:07 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题

威联通HS-453DX超静音NAS使用体验分享:不止是客厅影音神器这么简单

NAS折腾了好几台,对于威联通主打的静音概念还是挺感兴趣的,分享给大家。
一提到NAS,脑海中浮现的大概就是傻大黑粗的外观+硬盘咔咔的读盘声音+风扇呼呼散热声,总之是既不美观也不静音的存在,楼主家的老NAS三块台式机硬盘一起工作时噪音更是大到令人发指,想放置在客厅和周围环境又不搭配,噪音又大,有没有一款无噪音、颜值又高的NAS呢?
威联通推出的这款HS-453DX Silent NAS正是这样一款产品,采用了类似影碟机的修长设计,可轻易融入家庭空间,宁静无风扇的设计配合NAS专用硬盘或者SSD,能做到近乎完全无噪音,HDMI 2.0 最高4K@ 60Hz的输出,再加上万兆RJ45网口,可以说是高清家庭影院及影音娱乐的绝配。

HS-453DX的基本参数如下:
处理器:Intel? Celeron? J4105 四核心 1.5 GHz 处理器 (最高达 2.5 GHz)
图形处理器:Intel? HD Graphics 600
内存:4 GB SO-DIMM DDR4 (2 x 2 GB)
快闪记忆体:4GB (双启动 OS 保护)
硬盘插槽数:2 个 2.5 吋或 3.5 吋 SATA 6Gb/s、3Gb/s
支持硬盘类型:3.5 吋 SATA 硬盘 2.5吋 SATA 硬盘 2.5 吋 SATA 固态硬盘(支持热插拔)
M.2 固态硬盘插槽:2 个 M.2 2280 SATA 6Gb/s 插槽
网络接口:万兆网口(RJ45)X1、 千兆网口X1
USB接口:USB 2.0X2、USB 3.0X3 (1 个 USB-C、2 个 USB-A)
HDMI 输出:2,HDMI 2.0 (最高 3840 x 2160 @ 60Hz) + HDMI 1.4b (最高 3840 x 2160 @ 30Hz)
尺寸 (高x宽x深):43.8 × 404 × 220 mm
耗电量:硬盘休眠模式13.55 W、典型值16.93 W
外观

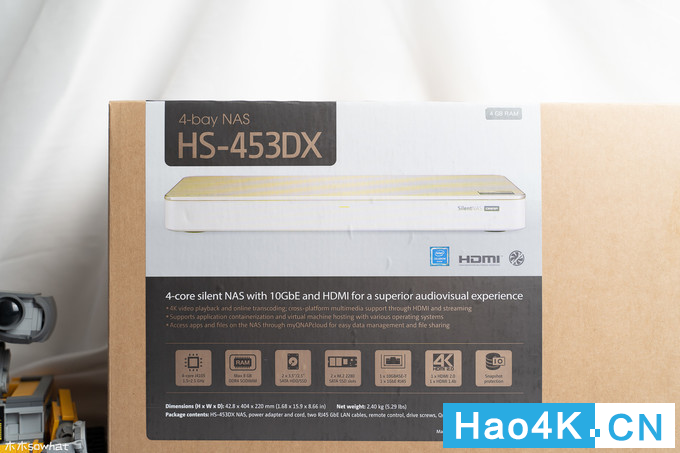

外包装是很简单的牛皮纸,上面有产品照片和特性的贴纸,透过产品照可以看到整台NAS有着类似传统影碟机的修长设计。


按照惯例用图标形式标明了产品的主要特性:CPU为四核心Celeron J4105(主频1.5-2.5 GHz),最大支持8GB DDR4内存,支持2个3.5或2.5寸硬盘,支持2个M.2固态硬盘,包含1个万兆RG45网口和一个千兆网口,两个HDMI口,分别为HDMI 2.0(4K@60hz)和HDMI1.4。

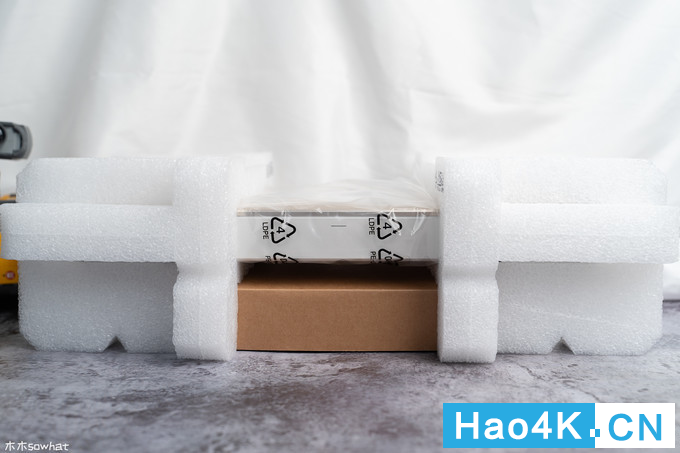

机器则用厚厚的海绵包裹着,一个小的牛皮纸盒放置充电器及配件。

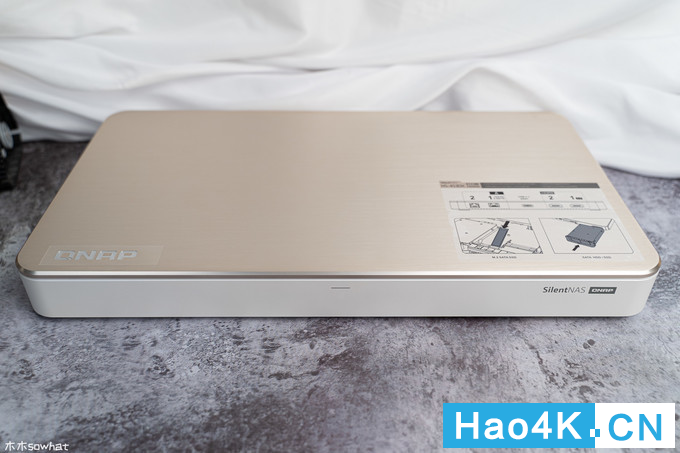

先来看下机器,顶盖采用拉丝处理铝合金材质,整个上盖厚度还是比较可观的,因为采用无风扇设计,所以上盖同时承担了散热功能,后面会拆开看构造。


整台机器底部只有一个小铭牌,四个圆形脚垫有一定的减震作用。

NAS的接口还是比较丰富的,全部放置在背面,分别是电源、Reset按钮,千兆LAN口,万兆LAN口,一个USB3.0 TYPE-C接口,两个USB2.0接口,两个USB3.0 TYPE-A接口,3.5mm音频插孔,两个麦克风接口,HDMI2.0接口,HDMI1.4b接口。

左下角是QNAP的LOGO,可以看到上盖边缘光滑,完全不用担心割手。

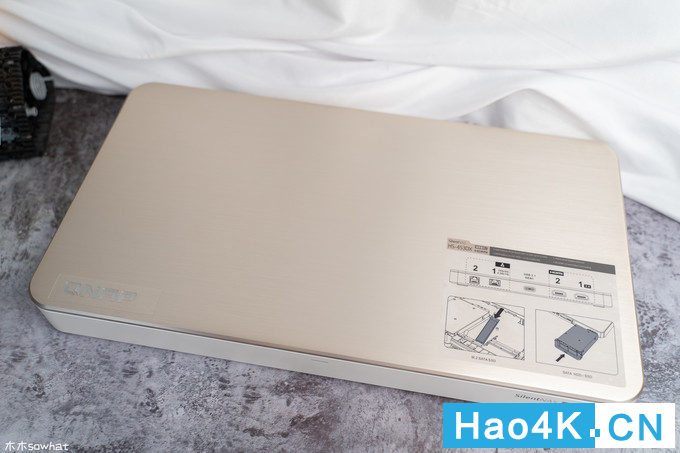

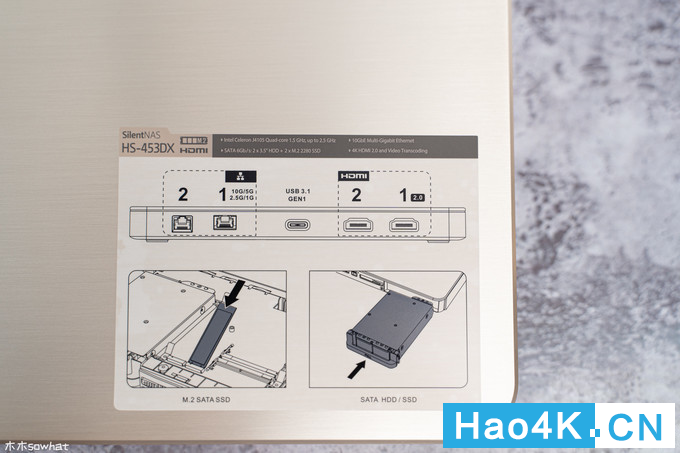

右侧贴纸对万兆网口和HDMI2.0进行了标注,也给出了硬盘安装的图示。

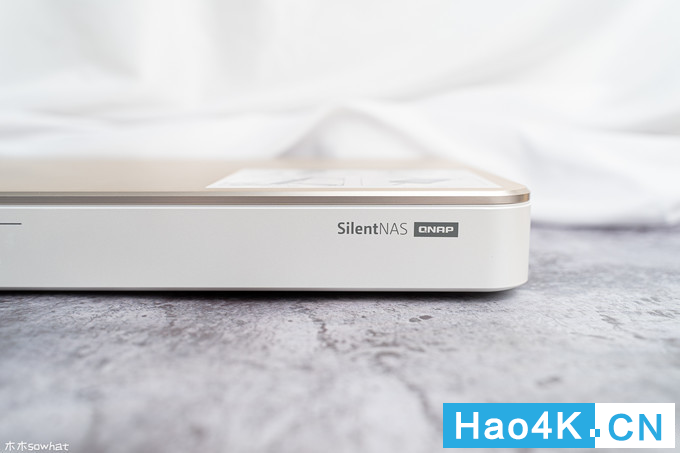

正面正中则是电源指示灯,右侧SilentNAS的英文标明这款产品的最大优势,静音。

前面板采用磁吸式设计,从两边轻轻往外拉即可打开,可以看到机身两测的硬盘位和中间的电源按钮。

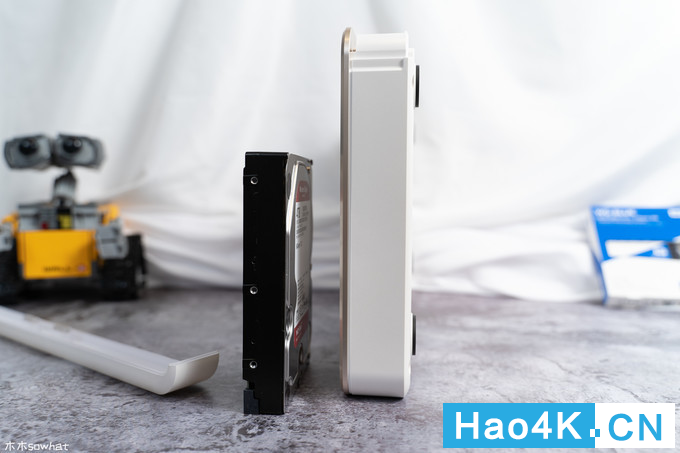

机身厚度上,并没有比3.5寸硬盘厚多少。

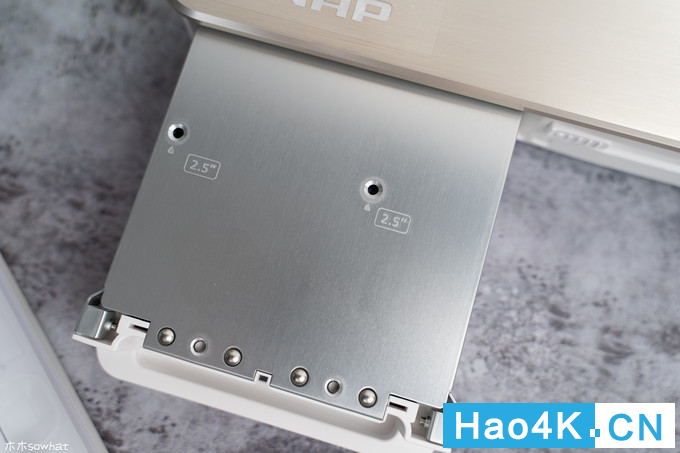

HS-453DX 左右两侧的硬盘位均支持3.5寸和2.5寸SATA HDD/SSD 插槽,且支持热插拔,可以轻松更换。
一对 M.2 2280 SATA SSD 插槽则在机身内部,需要拆机才能安装,目前M.2接口的SSD价格虽已大幅降价,但相比SSD和HDD还略贵,完全可以先用着两个3.5寸的插槽,等M.2接口的SSD价格合适时再更换。


楼主使用了两块4T的西数红盘准备日常使用,正好给工作室新电脑采购了几根250G的西数蓝盘M.2固态硬盘,先拿两根来测一测。
从西数官网信息可以了解到:普通台式硬盘与 WD RED 西数红盘的区别
通常情况下,台式硬盘不会针对网络附加存储设备或 RAID 环境进行测试或设计。选择硬盘应考虑以下两点:在 NAS 环境中经过测试,而且可以提供一系列保留数据并保持最佳性能的功能。为您的 NAS 选择硬盘时要考虑以下因素:
看来,红盘相对普通台式硬盘专门针对NAS环境做了不少优化。


热插拔设计安装硬盘自然也很方便,将硬盘放入插槽,插入NAS中即可。

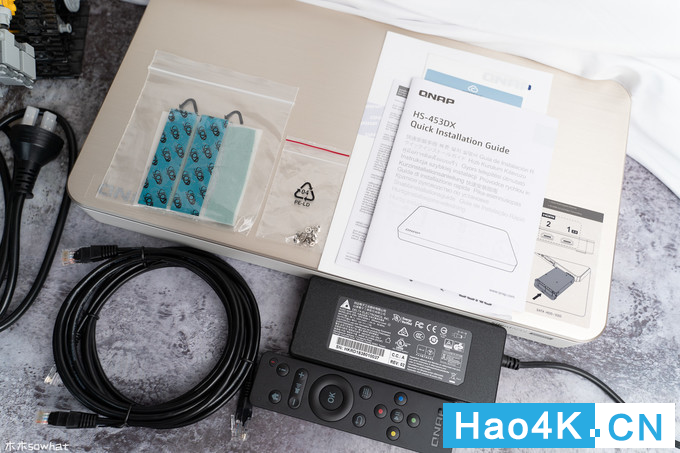

先把3,5寸硬盘插入机身,来看下配件全家福,电源适配器、两根超五类网线、M.2固态硬盘散热贴、硬盘螺丝、说明书等等。

电源为台达电子生产,12V-7.5A。

既然有HDMI2.0接口,配合遥控器在客厅看个大片也很舒服。类安卓盒子遥控器设计,上盖磨砂设计,按钮标识也比较清晰,上手应该没什么难度。

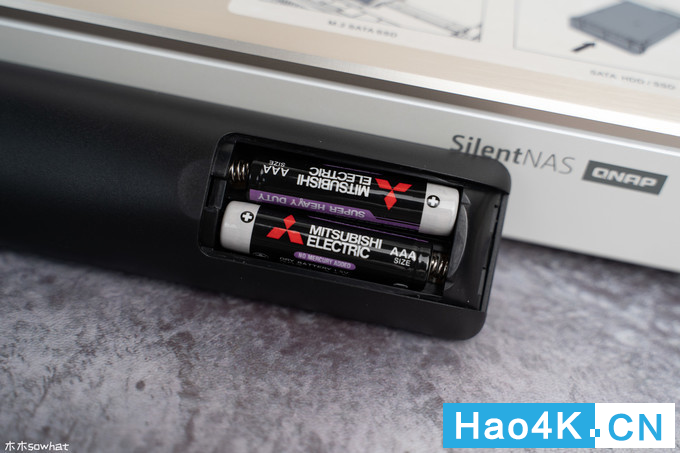

头一次见到遥控器里附送三菱电池的。

内部结构
外观看完了,接下来拆机安装M.2固态硬盘。

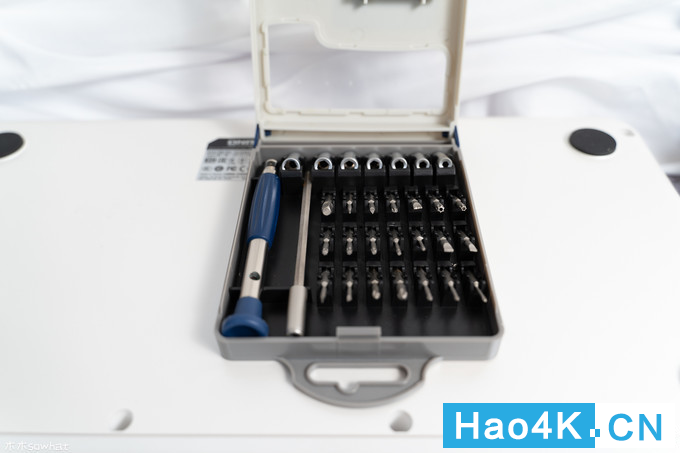

准备好螺丝刀,将背面螺丝拆掉,一共七颗螺丝。


再小心把机身翻转过来。

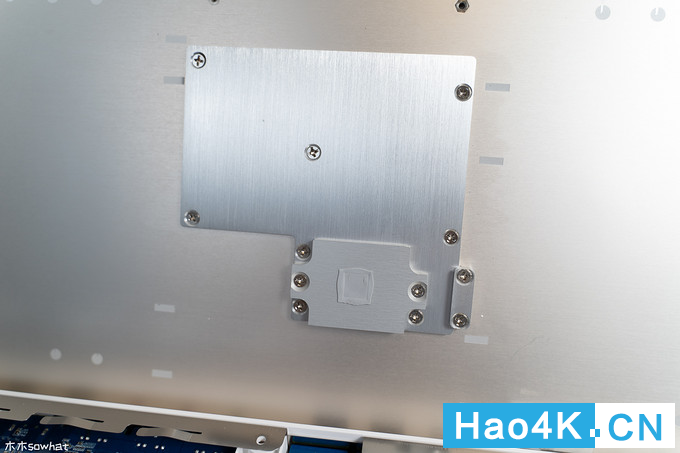

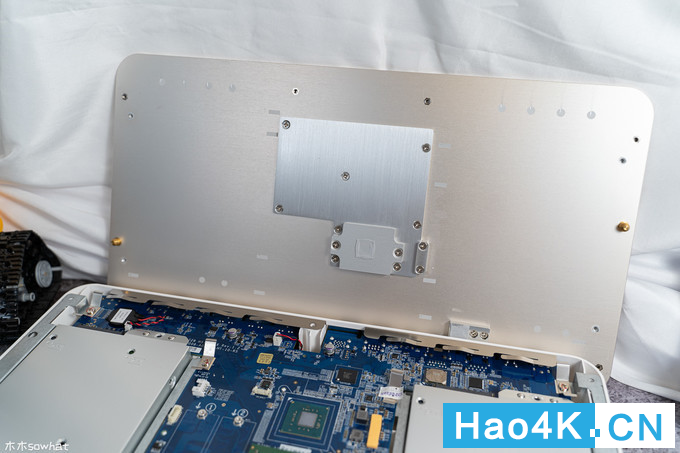

开启上盖,可以看到中央还有一块凸起的散热板,和芯片接触部位有导热胶,可以快速将热量传导到上盖。

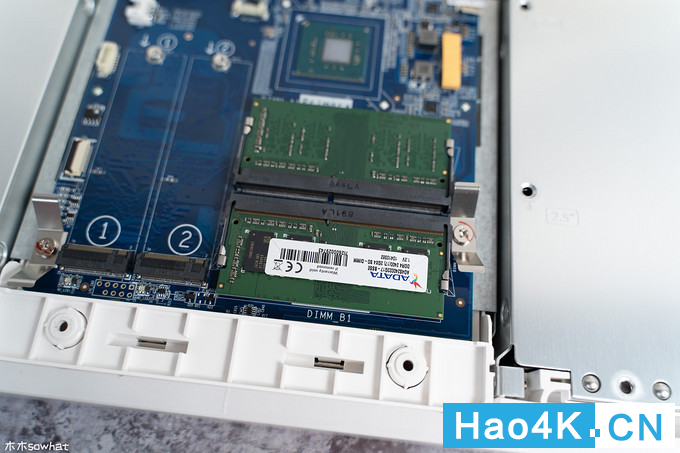

机身内构造也比较简洁,主板两侧为3.5寸硬盘插槽,用数字1、2标识的则是M.2固态硬盘插槽。

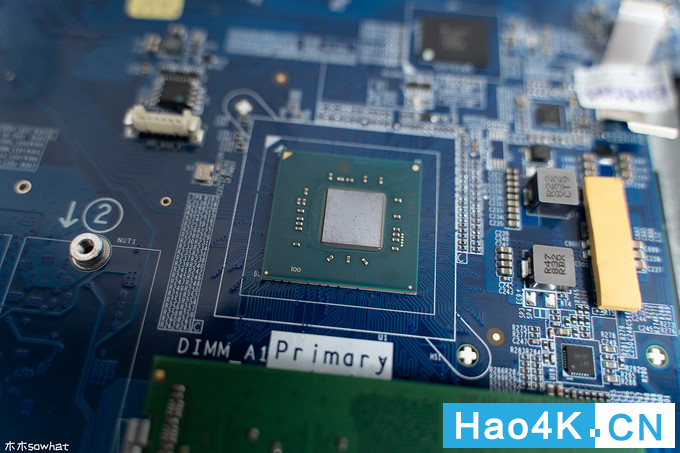

看 一眼CPU, J4105体积还是很小的,直接焊接在主板上。

采用两根2G威刚DDR4-2400内存,HS-453DX也提供了8G版本可供选择。

M.2固态硬盘安装上就更方便了,直接插入插槽,拧上螺丝就OK了。


两根固态硬盘安装完毕后,再把导热胶条贴上去,可以让硬盘散发出的热量更好的传递到上盖。

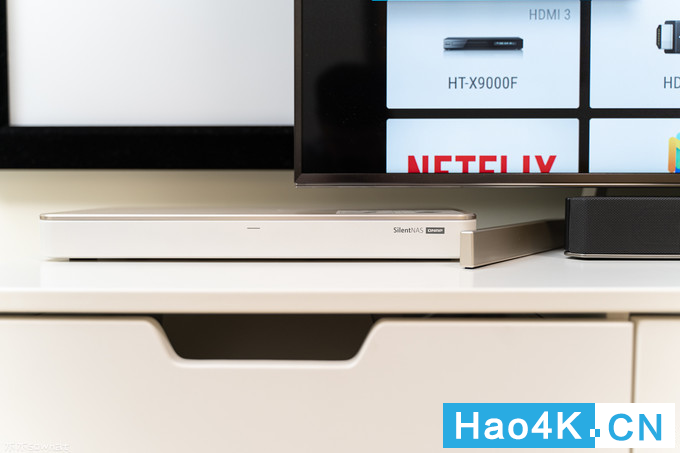

安装完硬盘后,插入电源,放置在电视旁,是不是很搭,简直就是为客厅而生的NAS,实际使用过程中,上盖一直处于温热但不烫手的状态,配全西数红盘的静音特性基本听不到噪音,如果想实现完全无声则可以升级为固态硬盘。

以上,硬件部分展示完毕,可以说HS-453DX Silent NAS是专为影音而生的NAS,其外观上不落俗套,可以和家庭环境完美融合,J4105 的四核心处理器,HDMI 2.0 (4K @60Hz) 可以输出4K高清画质的影音,搭配遥控器在客厅享受便利的 NAS娱乐体验想来也不错。
如果说不够完美的地方,那就是机身背后的接口没有加上标识,给使用上带了一些不便,希望后续能改进。
下一篇对将软件部分及性能进行介绍,敬请期待。
回复

使用道具 举报



精彩评论1

倒序浏览
2019hk2125 发表于 2019年7月25日 22:39:59 来自 移动版  | 显示全部楼层

牛逼,做的跟碟机一样。
